华为TMB1EMS10_OSN1800V TMB1EMS10单板价格

  OSN1800V TMB1EMS10是10路以太网业务EoS交换处理板,支持接入10路以太网业务,封装映射为SDH信号 ,转发到SDH平面进行传输。TMB1EMS10单板需占用1个槽位,单板由以太网业务处理单元、封装/映射单元、虚端口处理单元、逻辑控制单元、电源单元、时钟单元构成。单板支持EoS封装和映射、二层交换、链路聚合、组播等功能和特性。单板主要用于以太业务接入、带宽管理和以太业务二层交换等电信应用领域,可同时实现EoS应用和EoD应用。最多支持接入1路10GE业务。最多支持接入10路GE业务/FE业务。对于GE电业务:最大支持6路非屏蔽网线,支持4路屏蔽网线。支持共享PORT的EVPL业务。支持共享VCTRUNK的EVPL业务。基于VLAN标签隔离,基于QinQ标签隔离,支持HDLC,支持LAPS,支持GFP-F封装格式,支持手工链路聚合和静态链路聚合。持以太网端口PHY层的内环回和外环回。支持以太网端口MAC层的内环回和外环回。

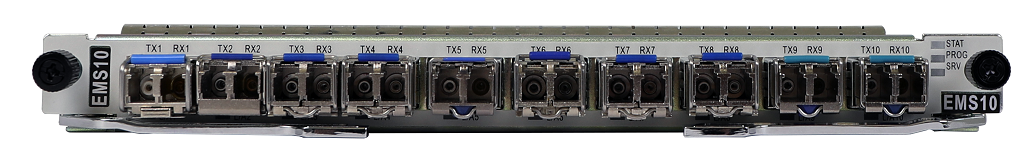

OSN1800V TMB1EMS10单板外观


OSN1800V TMB1EMS10单板适配设备

单板

适配产品-配套主控-主控支持单板的起始版本

TMB1EMS10

1800 I增强型-TMA1UXCL-V100R019C10SPC300

1800 II增强型-TNZ2UXCL-V100R019C10SPC300

1800 V-TNZ5UXCMS/TNZ5XCS-V100R019C10SPC300

1800 II Pro-TMK2UXCL-V100R019C10SPC600

1800 V Pro-TMK5SXCH-V100R019C10SPC600

OSN1800 TMB1EMS10单板EoS功能特性

功能和特性

描述

基本功能

支持接入10路以太网业务,封装映射为SDH信号 ,转发到SDH平面进行传输。
说明:
  • 最多支持接入1路10GE业务。
  • 最多支持接入10路GE业务/FE业务。
  • 对于GE电业务:最大支持6路非屏蔽网线,支持4路屏蔽网线。

接口类型

  • 光接口:支持10GE/GE/FE可插拔SFP光模块。
  • 电接口:支持GE可插拔SFP电模块。

接口特性

工作模式

  • GE电口:支持自协商、1000M全双工、100M全双工、10M全双工。
  • 10GE光口:10GE全双工LAN。
  • GE光口:支持自协商、1000M全双工。
  • FE光口:100M全双工。

端口流量控制

  • 支持自协商流量控制(仅前6个接口支持,且必须工作在GE模式)
  • 支持非自协商流量控制(仅前6个接口支持)

端口状态查询/配置

支持

接口类型查询

支持(仅10GE/GE接口支持)

业务数量

单向2000条

业务类型

EPL

支持基于PORT的透明传送。

EVPL

  • 支持共享PORT的EVPL业务。
  • 支持共享VCTRUNK的EVPL业务。
    • 基于VLAN标签隔离
    • 基于QinQ标签隔离

EPLAN

  • 支持基于IEEE 802.1d MAC bridge的EPLAN业务。
  • 支持的VB数目最大为16个,每个VB逻辑端口最大为74个。
  • 支持源MAC地址自学习功能,MAC地址表大小为16k,支持MAC地址老化时间的设置和查询。
  • 支持SVL网桥学习模式。
  • 支持静态MAC路由配置。
  • 支持动态MAC地址的查询。
  • 最大支持512个黑名单和512个静态MAC地址。

EVPLAN

  • 支持基于IEEE 802.1q Virtual Bridge和IEEE 802.1ad Provider Bridge的EVPLAN业务。
  • 支持基于VB+VLAN方式的数据隔离。
  • 支持设置最多4095个VLAN过滤表。
  • 支持SVL和IVL网桥学习模式。

业务规格

以太网数据帧格式

  • 支持IEEE 802.3
  • 支持Ethernet II
  • 支持IEEE 802.1 q/p

帧长范围

支持1518Byte~9600Byte报文长度设置,支持最大不超过9600Byte的Jumbo帧。

绑定带宽

16xVC-4或者48xVC-3或者504xVC-12

映射方式

VC-12、VC-3、VC-4、VC-12-Xv(X≤63)、VC-3-Xv(X≤24)、VC-4-Xv(X≤8)

封装格式

  • 支持HDLC
  • 支持LAPS
  • 支持GFP-F

MPLS技术

不支持

VLAN技术

支持4094个VLAN标签,VLAN技术满足IEEE 802.1q/p标准。

最大上行带宽

2.5Gbit/s

VCTRUNK规格

数量:64

配置特点:

  • 单板最大支持16个VC-4。
  • 绑定低阶通道时,第1~8个VC-4支持绑定VC-3/VC-12通道,第9~16个VC-4只支持绑定VC-3通道

保护方式

DLAG

  • 支持静态链路聚合。
  • 支持非负载分担。
  • 满足IEEE 802.3ad和IEEE 802.1ax标准。

LAG

  • 支持手工链路聚合和静态链路聚合。
  • 支持负载分担和非负载分担。
  • 满足IEEE 802.3ad和IEEE 802.1ax标准。

LCAS

可以实现带宽的动态增加、动态减少和保护功能,满足ITU-T G.7042标准。

LPT

支持点到点LPT和点到多点LPT,满足华为公司内部协议标准。

BPS

支持

STP/RSTP

支持快速生成树协议,满足IEEE 802.1w标准。

MSTP

不支持

同步

物理层时钟

支持

说明:
  • SFP电模块不支持。
  • 后四个接口工作在FE光模式时不支持。

IEEE 1588v2

不支持

维护特性

ETH-OAM

  • 支持CC、LB、LT,满足IEEE 802.1ag标准;支持OAM_Ping,满足华为公司内部协议标准。
  • 支持OAM自动发现、远端环回、故障检测、链路性能监控,满足IEEE 802.3ah标准;支持自环检测,满足华为公司内部协议标准。

测试帧

支持GFP承载方式下的测试帧。

响应Ping功能

不支持

端口镜像

支持出/入端口的镜像。

环回能力

  • 支持以太网端口PHY层的内环回和外环回。
  • 支持以太网端口MAC层的内环回和外环回。

RMON

支持以太端口和VCTRUNK口的以太网性能监测RMON。

软复位

支持

硬复位

支持

告警和性能

提供丰富的告警和性能事件,便于设备的管理和维护。

QoS

流分类

支持基于PORT、PORT+VLAN、PORT+SVLAN和PORT+VLAN+PRI的流分类。

流数量

1000

CoS

支持Simple、VLAN优先级、DSCP、IP TOS的CoS分类。

CAR

支持CAR,粒度为64kbit/s。

Shaping

支持端口队列Shaping。

队列调度方式

支持SP、WRR队列调度。

拥塞避免

支持RED报文丢弃策略。

IGMP Snooping

协议使能

支持,满足IGMP V1/V2协议标准。

端口老化时间

支持

快速离开

支持

未知组播报文丢弃

支持

静态组播表项

不支持

流量控制

支持基于端口的IEEE 802.3x控制。

流量监控

支持基于端口和VCTRUNK的流量监控。

SDH ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。

2M ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。


OSN1800 TMB1EMS10单板指示灯说明

指示灯丝印

指示灯名称

指示灯颜色

指示灯状态

状态描述

STAT

单板硬件状态灯

绿色

常亮

单板工作正常

绿色

闪烁

单板处于维护状态

红色

常亮

单板有硬件故障

黄色

常亮

有次要告警

  • 单板没有开工或创建
  • 单板没有电源输入

PROG

软件状态灯

绿色

闪烁:100毫秒亮100毫秒灭

单板在上电/复位过程中,正在加载软件

绿色

闪烁:300毫秒亮300毫秒灭

单板在上电/复位过程中,单板软件正在BIOS引导阶段

红色

闪烁:100毫秒亮100毫秒灭

单板在上电/复位过程中,BOOTROM自检失败

绿色

常亮

  • 上层软件初始化
  • 软件运行正常

红色

常亮

  • 单板在上电/复位过程中,内存自检失败或上层软件加载不成功
  • 单板在运行过程中,逻辑文件或上层软件丢失
  • 移动存储卡故障

单板未上电或单板进入低功耗模式

SRV

业务状态指示灯

绿色

常亮

系统/业务工作正常

红色

常亮

系统/业务有紧急或主要告警

黄色

常亮

系统/业务有次要或远端告警

系统没有电源输入或没有配置业务

L/An

以太网端口连接/数据收发指示灯

绿色

常亮

端口物理连接上(Link Up)未收发数据

红色

闪烁:300毫秒亮300毫秒灭

接收光过强

红色

闪烁:300毫秒亮700毫秒灭

接受光过弱

橙色

闪烁

端口正常Link Up,端口正在接收或发送数据

端口光纤未连接或不正常(Link Down/LOS)
