华为TNF1EGS4_OSN1800V TMB1EGS4单板价格

OSN1800V EGS4是4路GE以太网交换处理板,版本分为TNF1和TMB1。单板主要用于以太业务接入、带宽管理和以太业务二层交换等电信应用领域。单板支持二层交换、链路聚合、组播等功能和特性。EGS4在主机软件需要升级到V100R006C10及以上版本,交叉为TNZ5UXCMS时单板可以在网管上创建为“EGS4”和“EGS4D”。两者的主要区别是创建为“EGS4D”时,单板既可以支持EoS应用,也可以实现2路GE信号在分组平面与SDH平面之间的连接(EoD应用),而创建为“EGS4”时,单板仅支持EoS应用。FE/GE双纤双向可插拔光模块,FE/GE单纤双向可插拔光模块,GE可插拔电模块,GE光接口支持40km和80km的CWDM彩色光接口。支持共享PORT的EVPL业务。支持共享VCTRUNK的EVPL业务。基于VLAN标签隔离。基于QinQ标签隔离支持自协商流量控制。支持基于VB+VLAN方式的数据隔离。支持设置最多4095个VLAN过滤表。最大上行带宽2.5Gbit/s。单板最大支持16个VC-4。绑定低阶通道时,第1~4个VC-4支持绑定VC-3/VC-12通道,第5~16个VC-4只支持绑定VC-3通道。

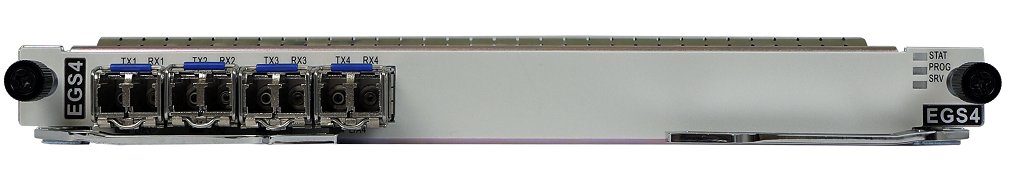

OSN1800V TNF1EGS4单板外观

OSN1800 TMB1EGS4单板EoS功能特性

功能和特性

描述

基本功能

处理4路FE/GE业务。

说明:

单板在网管上创建为“EGS4”或“EGS4D”时均支持EoS应用。

接口类型

  • FE SFP光模块类型:100BASE-BX/100BASE-FX/100BASE-LX/100BASE-VX/100BASE-ZX。

  • GE SFP光模块类型:1000BASE-SX/1000BASE-LX/1000BASE-ZX。
  • GE SFP电模块类型:1000BASE-T,电接口支持自协商功能。
  • SFP模块类型:
    • FE/GE双纤双向可插拔光模块
    • FE/GE单纤双向可插拔光模块
    • GE可插拔电模块
  • GE光接口支持40km和80km的CWDM彩色光接口。

接口特性

工作模式

GE电口:支持自协商、1000M全双工、100M全双工、10M全双工。

GE光口:支持自协商、1000M全双工。

FE光口:100M全双工。

端口流量控制

  • 支持自协商流量控制(仅GE接口支持)
  • 支持非自协商流量控制

端口状态查询/配置

支持

接口类型查询

支持

业务数量

单向8000条

业务类型

EPL

支持基于PORT的透明传送。

EVPL

  • 支持共享PORT的EVPL业务。
  • 支持共享VCTRUNK的EVPL业务。
    • 基于VLAN标签隔离
    • 基于QinQ标签隔离

EPLAN

  • 支持基于IEEE 802.1d MAC bridge的EPLAN业务。
  • 支持的VB数目最大为16个,每个VB逻辑端口最大为68个。
  • 支持源MAC地址自学习功能,MAC地址表大小为16k,支持MAC地址老化时间的设置和查询。
  • 支持静态MAC路由配置。
  • 支持动态MAC地址的查询。
  • 最大支持512个黑名单和512个静态MAC地址。
说明:

EGS4支持SVL网桥学习模式,单板上所有网桥的学习模式必须相同。

EVPLAN

  • 支持基于IEEE 802.1q Virtual Bridge和IEEE 802.1ad Provider Bridge的EVPLAN业务。
  • 支持基于VB+VLAN方式的数据隔离。
  • 支持设置最多4095个VLAN过滤表。
说明:

EGS4支持SVL和IVL网桥学习模式,单板上所有网桥的学习模式必须相同。

业务规格

以太网数据帧格式

  • 支持IEEE 802.3。
  • 支持Ethernet II。
  • 支持IEEE 802.1 q/p。

帧长范围

支持1518Byte~9600Byte报文长度设置,支持最大不超过9600Byte的Jumbo帧。

绑定带宽

16xVC-4或者48xVC-3或者252xVC-12

映射方式

VC-12、VC-3、VC-4、VC-12-Xv(X≤63)、VC-3-Xv(X≤24)、VC-4-Xv(X≤8)

封装格式

支持HDLC、LAPS、GFP-F。

MPLS技术

不支持

VLAN技术

支持4094个VLAN标签,VLAN技术满足IEEE 802.1q/p标准。

最大上行带宽

2.5Gbit/s

VCTRUNK规格

数量:64

配置特点:

  • 单板最大支持16个VC-4。
  • 绑定低阶通道时,第1~4个VC-4支持绑定VC-3/VC-12通道,第5~16个VC-4只支持绑定VC-3通道

保护方式

BPS

不支持

PPS

不支持

DLAG

  • 支持静态链路聚合。
  • 支持非负载分担。
  • 满足IEEE 802.3ad和IEEE 802.1ax标准。

LAG

  • 支持手工链路聚合和静态链路聚合。
  • 支持负载分担和非负载分担。
  • 满足IEEE 802.3ad和IEEE 802.1ax标准。

LCAS

可以实现带宽的动态增加、动态减少和保护功能,满足ITU-T G.7042标准。

LPT

支持点到点LPT和点到多点LPT,满足华为公司内部协议标准。

STP/RSTP

支持快速生成树协议,满足IEEE 802.1w标准。

MSTP

不支持

同步

物理层时钟

支持

说明:

SFP电模块不支持。

1588v2

不支持

维护特性

ETH-OAM

  • 支持CC、LB、LT,满足IEEE 802.1ag标准;支持OAM_Ping,满足华为公司内部协议标准。
  • 支持OAM自动发现、远端环回、故障检测、链路性能监控,满足IEEE 802.3ah标准;支持自环检测,满足华为公司内部协议标准。

测试帧

支持GFP承载方式下的测试帧。

响应Ping功能

支持

端口镜像

支持入端口的镜像。

环回能力

  • 支持以太网端口PHY层的内环回。
  • 支持以太网端口MAC层的内环回。
  • 支持VC-4级别、VC-3级别和VC-12级别的外环回。

RMON

支持以太端口和VCTRUNK口的以太网性能监测RMON。

软复位

支持

硬复位

支持

告警和性能

提供丰富的告警和性能事件,便于设备的管理和维护。

QoS

流分类

支持基于PORT、PORT+VLAN、PORT+SVLAN和PORT+VLAN+PRI的流分类。

流数量

4000

CoS

支持Simple、VLAN优先级、DSCP、IP TOS的CoS分类。

CAR

支持CAR,粒度为64kbit/s。

Shaping

支持端口队列Shaping。

队列调度方式

支持SP、WFQ队列调度。

拥塞避免

支持RED报文丢弃策略。

IGMP Snooping

协议使能

支持,满足IGMP V1/V2协议标准。

端口老化时间

支持

快速离开

支持

未知组播报文丢弃

支持

静态组播表项

不支持

流量控制

支持基于端口的IEEE 802.3x控制。

流量监控

支持基于端口和VCTRUNK的流量监控。

SDH ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。

2M ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。

OSN1800 TFN1EGS4D单板EoD功能和特性

功能和特性

描述

基本功能

  • EGS4D单板内部新增了两条用于连接分组和SDH的端口通道。EoD端口(IN1/OUT1对应的内部接口)和虚拟端口5组成一条通道;EoD端口(IN2/OUT2对应的内部接口)和虚拟端口6组成另一条通道。
  • EoD场景下最大支持2路GE光信号的传输,支持如下三种传输场景:

    交叉板侧过来的SDH业务<->EoD端口<->虚拟端口<->分组平面(分组单板)

    EGS4D单板IN3/OUT3、IN4/OUT4端口侧的GE光业务<->EoD端口<->虚拟端口<->分组平面(分组单板)

    支持以上两种场景的混传。

  • 同时支持EoD和EoS的应用。
  • EoD场景下,虚拟端口5、6具有分组特性,且虚拟端口5、6需要配置分组属性。EGS4D单板不支持处理分组数据,分组数据的处理由分组单板和交叉板实现。
说明:

仅当EGS4单板在网管上创建为“EGS4D”,且IN1/OUT1、IN2/OUT2端口设置为EoD模式时,对应的通道才支持EoD功能。

虚拟端口

端口工作模式

1000M全双工

说明:

EoD场景下,对应的EoD端口的端口工作模式也为1000M全双工。

端口流控

遵循IEEE802.3x(仅支持响应请求)。

以太网数据帧格式

支持IEEE 802.3、Ethernet II、IEEE 802.1q、IEEE 802.1p。

最大帧长

9600

说明:

EoD场景下,对应的EoD端口的最大帧长也为9600。

业务承载方式

端口承载

E-Line

UNI-UNI的业务模型

Port<->Port

CVLAN<->CVLAN,支持VLAN交换。

SVLAN<->SVLAN,支持VLAN交换。

E-LAN

网桥类型

IEEE 802.1d、IEEE 802.1q

网桥学习模式

IVL、SVL

VSI TAG类型

C-Aware、S-Aware

保护

Tunnel APS

不支持

PW APS

不支持

LAG

不支持

MC-LAG

不支持

LPT

不支持

QoS

Diffserv

支持,遵循RFC 2474,RFC 2475。

流分类

复杂流分类,基于报文信息定制ACL规则。

流量监控

CAR,双速率三色,遵循RFC 4115。

拥塞管理

CoS,支持SP/WFQ队列调度。

拥塞避免

WRED,尾丢弃。

流量整形

端口Shaping和基于端口的队列整形

IGMP Snooping V1/V2

支持

维护

以太网业务OAM(CFM)

不支持

以太网端口OAM(EFM)

不支持

MPLS-TP OAM

不支持

RMON监测

支持

端口镜像

支持一个端口镜像

环回

不支持

同步

物理层时钟

不支持

说明:

EoD场景下,对应的EoD端口也不支持物理时钟。

IEEE 1588v2

不支持

带内DCN

支持

SDH ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。

2M ASON

配套TNZ5UXCMS/TNZ5XCS主控使用时支持。
