OSN1800V EFS8是8路FE以太网交换处理板，单板的功能版本为TNF1和TMB1，单板支持EoS封装和映射、以太网业务二层交换、LCAS和测试帧等功能。单板需占用1个槽位。单板主要用于以太业务接入、带宽管理和以太业务二层交换等电信应用领域。单板可用在OptiX OSN系列设备上处理8路FE电信号。在MS-OTN的应用场景下，TDM单板作为支路板用，需要配合统一线路板使用。EFS8单板典型组网中可实现以太网的接入、汇聚，以太网数据的二层交换、端口的隔离、流分类、数据流量控制、VLAN的管理、优先级配置等数据特性、以及数据的封装/解封装、虚级联、SDH的映射/解映射等功能。支持以太网端口PHY层的内环回。支持以太网端口MAC层的内环回。支持VC-3级别的内、外环回。支持VC-12级别的外环回。支持自协商、100M全双工、100M半双工、10M全双工、10M半双工。支持的VB数目最大为1个，支持MAC地址老化时间的设置和查询。每个VB逻辑端口最大为16个。最大支持512个黑名单和512个静态MAC地址。支持源MAC地址自学习功能，MAC地址表大小为16K，支持静态MAC路由配置。支持动态MAC地址的查询。黑名单只支持目的MAC地址校验，不支持源MAC地址校验。

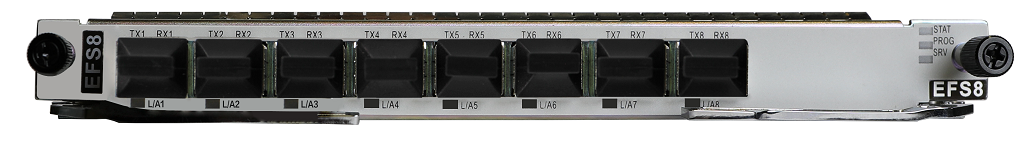

OSN1800V TNF1EFS8单板外观

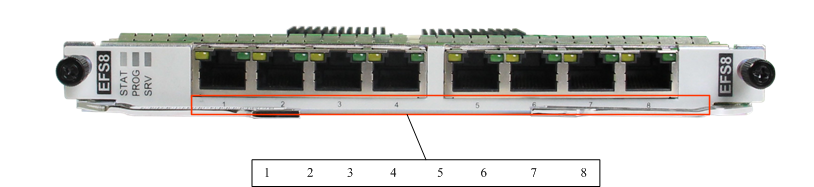

OSN1800V TMB1EFS8单板外观
功能和特性 | 描述 | ||
|---|---|---|---|
基本功能 | 处理8路FE电信号。 | ||
接口类型 | 10Base-T/100Base-TX，满足IEEE 802.3u标准。 | ||
接口特性 | 工作模式 | 支持自协商、100M全双工、100M半双工、10M全双工、10M半双工。 | |
端口流量控制 |
| ||
端口状态查询/配置 | 支持 | ||
接口类型查询 | 支持 | ||
业务数量 | 单向1024条 | ||
业务类型 | EPL | 支持基于PORT的透明传送。 | |
EVPL |
| ||
EPLAN |
| ||
EVPLAN |
| ||
业务规格 | 以太网数据帧格式 |
| |
帧长范围 | 支持1518 Byte～9600 Byte报文长度设置，支持最大不超过9600 Byte的Jumbo帧。 | ||
绑定带宽 | 12xVC-3或者63xVC-12 | ||
映射方式 | VC-12、VC-3、VC-12-Xv（X≤63）、VC-3-Xv（X≤12） | ||
封装格式 |
| ||
MPLS技术 | 不支持 | ||
VLAN技术 | 支持4095个VLAN标签，VLAN技术满足IEEE 802.1q/p标准。 | ||
最大上行带宽 | 622Mbit/s | ||
VCTRUNK规格 | 数量：8 配置特点：第4个VC-4既能绑定为VC-3通道也能绑定为VC-12通道，其他VC-4只能绑定为VC-3通道。 | ||
保护方式 | BPS | 不支持 | |
PPS | 不支持 | ||
DLAG | 不支持 | ||
LAG | 支持手工链路聚合和静态链路聚合。 支持负载分担和非负载分担。 满足IEEE 802.3ad和IEEE 802.1ax标准。 | ||
LCAS | 可以实现带宽的动态增加、动态减少和保护功能，满足ITU-T G.7042标准。 | ||
LPT | 支持点到点LPT和点到多点LPT，满足华为公司内部协议标准。 | ||
STP/RSTP | 支持，满足IEEE 802.1w标准。 | ||
MSTP | 不支持 | ||
同步 | 同步以太 | 不支持 | |
1588v2 | 不支持 | ||
维护特性 | ETH OAM |
| |
测试帧 | 支持GFP、Ethernet承载方式下的测试帧。 | ||
响应Ping功能 | 支持 | ||
端口镜像 | 支持出端口、入端口的镜像。 | ||
环回能力 |
| ||
RMON | 支持以太端口的以太网性能监测。 | ||
软复位 | 支持 | ||
硬复位 | 支持 | ||
告警和性能 | 提供丰富的告警和性能事件，便于设备的管理和维护。 | ||
QoS | 流分类 | 支持基于PORT、PORT+VLAN、PORT+SVLAN和PORT+SVLAN+CVLAN的流分类。 | |
流数量 | 1000 | ||
CoS | 支持Simple、VLAN优先级、DSCP、IP TOS的CoS分类。 | ||
CAR | 支持CAR，粒度为64kbit/s。 | ||
Shaping | 支持端口队列Shaping。 | ||
队列调度方式 | 支持SP+WRR队列调度。 | ||
拥塞避免 | 支持RED报文丢弃策略。 | ||
IGMP Snooping | 协议使能 | 支持，满足IGMP V1/V2协议标准。 | |
端口老化时间 | 支持 | ||
快速离开 | 不支持 | ||
未知组播报文丢弃 | 支持 | ||
静态组播表项 | 不支持 | ||
流量控制 | 支持基于端口的IEEE 802.3x控制。 | ||
流量监控 | 支持基于端口和VCTRUNK的流量监控。 | ||
2M ASON | 配套TNZ5UXCMS/Z5XCS主控使用时支持。 | ||
产品 | 可插放槽位 |
|---|---|
1800 I增强型机盒 | Slot 3～Slot 4 |
1800 II增强型机盒 | Slot 1～Slot 6 |
1800 V机盒 | Slot 1～Slot 14 |
1800 II Pro机盒 | Slot 1～Slot 6 |
1800 V Pro机盒 | Slot 1～Slot 14 |
产品 | 逻辑单板 | 可插放槽位 |
|---|---|---|
1800 I增强型机盒 | EFS8 | Slot 3～Slot 4 |
1800 II增强型机盒 | EFS8 | Slot 1～Slot 6 |
1800 V机盒 | EFS8 | Slot 1～Slot 14 |
