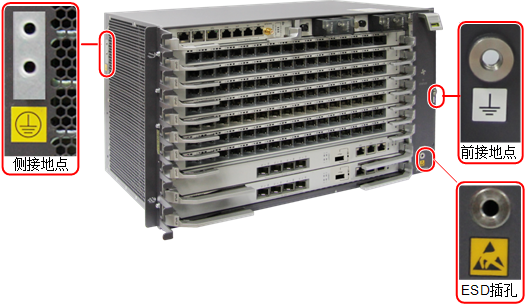

MA5800-X7外观结构
MA5800-X7业务框高6U，宽19英寸，风扇框位于业务框右侧，支持通过ETSI或IEC规格挂耳安装在机柜中。
MA5800产品参数及尺寸和重量
介绍MA5800-X7机箱的尺寸、重量、电源和功耗参数。
项目 | 数值 |
|---|---|
不带挂耳尺寸（宽×深×高） | 442.0mm×268.7mm×263.9mm |
带IEC规格挂耳尺寸（宽×深×高） | 482.6mm×268.7mm×263.9mm |
带ETSI规格挂耳尺寸（宽×深×高） | 535.0mm×268.7mm×263.9mm |
满配最大重量（带挂耳） | 26kg |
MA5800-X7的电源参数
项目 | 参数 |
|---|---|
供电方式 | 直流（双路电源备份） |
额定电压 | -48V/-60V |
工作电压范围 | -38.4V～-72V |
每路最大输入电流 | 40A |
MA5800-X7功耗参数表（单位：W）
典型配置 | 静态功耗 | 最大功耗 | 典型功耗 | 单板配置 |
|---|---|---|---|---|
GPON | 314 | 781 | 547.5 | H901MPLB*2+H901PILA*2+H901FMMA+H901GPHF*7 |
说明：业务框的功耗是在以下条件下测试得出：
- 工作电压：-53.5V DC。
- 室温：25°C。
- 静态功耗：所有端口不承载任何负荷，光口不插光模块。
- 最大功耗：所有端口都承载100%负荷。
- 典型功耗：静态功耗和最大功耗总和的一半。
