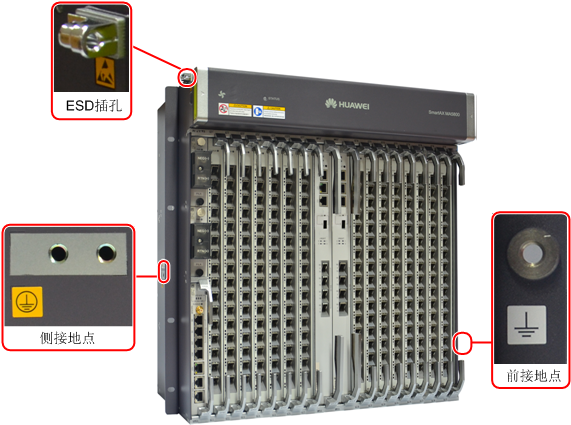

MA5800-X15外观结构
MA5800-X15业务框有20个槽位，顶部配置一个风扇框。业务框通过挂耳固定在机柜中。
介绍MA5800-X15物理参数尺寸和重量
MA5800-X15业务框尺寸重量参数表
项目 | 数值 |
|---|---|
带挂耳物理尺寸（宽×深×高） | 482.6mm×287mm×486mm |
不带挂耳物理尺寸（宽×深×高） | 442mm×287mm×486mm |
满配最大重量（带挂耳） | 35kg |
MA5800-X15业务框的电源参数
项目 | 参数 |
|---|---|
供电方式 | 直流（双路电源备份） |
额定电压 | -48V/-60V |
工作电压范围 | -38.4V～-72V |
每路最大输入电流 | 60A |
MA5800-X15业务框功耗参数表（单位：W）
典型配置 | 静态功耗 | 最大功耗 | 典型功耗 | 单板配置 |
|---|---|---|---|---|
GPON | 531 | 1242 | 886.5 | H901MPLB*2+H901OGHK+H901PILA*2+H901FMLA+H901GPHF*14 |
说明：业务框的功耗是在以下条件下测试得出：
- 工作电压：-53.5V DC。
- 室温：25°C。
- 静态功耗：所有端口不承载任何负荷，光口不插光模块。
- 最大功耗：所有端口都承载100%负荷。
- 典型功耗：静态功耗和最大功耗总和的一半。
MA5800-X15业务槽位配置

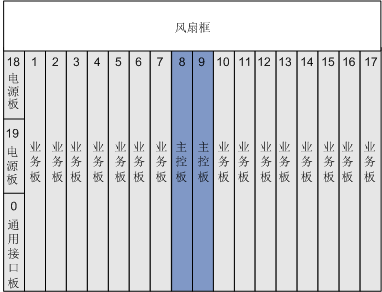

MA5800-X15业务框提供20个槽位，包括2个主控板槽位、2个电源板槽位、1个通用接口板槽位、15个业务板槽位。MA5800-X15业务框支持的背板为H901BPIB。图1 MA5800-X15业务框单板配置图
MA5800-X15槽位说明
槽位分类 | 槽位 | 可配置单板 | 备注 |
|---|---|---|---|
主控板槽位 | 8、9 | 主控板 | 2个槽位需配置相同的主控板，要求主控板双配。 |
电源板槽位 | 18、19 | 电源板 | - |
通用接口板槽位 | 0 | 通用接口板 | - |
业务板槽位 | 1～7、10～17 |
|
|
