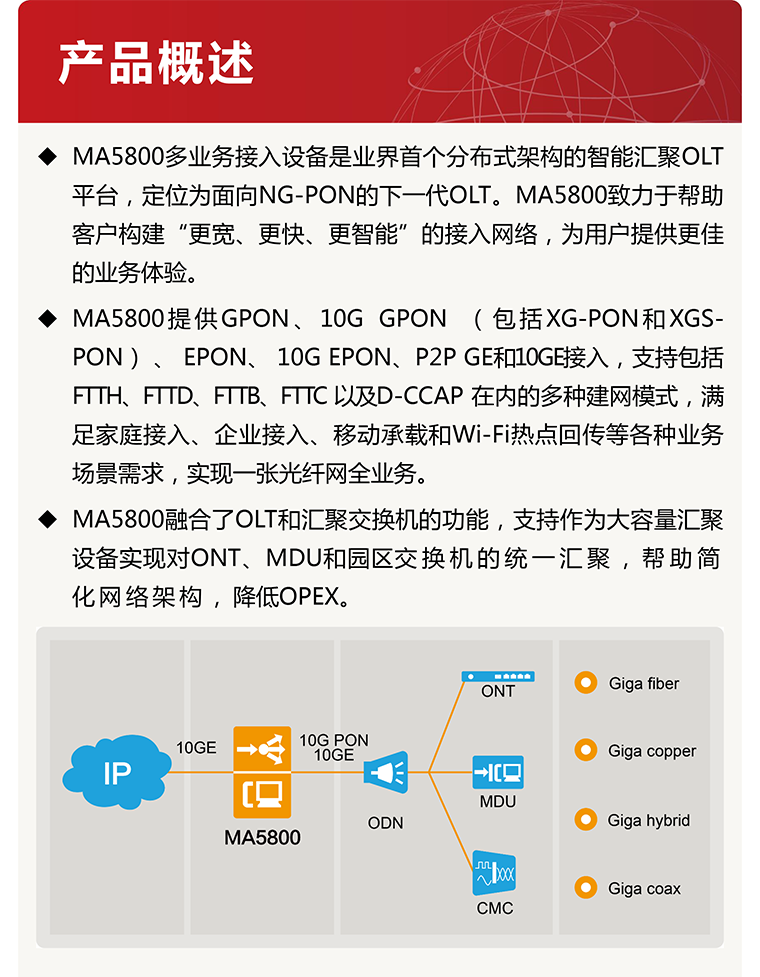

MA5800多业务接入设备是业界首个分布式架构的智能汇聚OLT平台,定位为面向NG-PON的下一代OLT。从产品亮点、产品外观、设备配置、技术指标、主要特性来介绍MA5800。
MA5800产品规格
指标 | MA5800-X17 | MA5800-X15 | MA5800-X7 | MA5800-X2 |
---|---|---|---|---|
可配套的机柜 | N63E-22 | N66E-22 | N63E-22、N66E-22 | N63E-22 |
单板配置 | 主控板槽位:9、10 业务板/上行板槽位:1~8、11~19 通用接口板槽位: 0 电源接口板槽位:20、21 | 主控板槽位:8、9 业务板/上行板槽位:1~7、10~17 通用接口板槽位: 0 电源接口板槽位:18、19 | 主控板槽位:8、9 业务板/上行板槽位:1~7 通用接口板槽位: 0 电源接口板槽位:10、11 | 主控板槽位:3、4 业务板/上行板槽位:1~2 通用接口板: 不支持 电源接口板槽位:0 |
宽×深×高(mm) | 11U高,21英寸宽 不带挂耳:493×287×486 带挂耳:535×287×486 | 11U高,19英寸宽 不带挂耳: 442×287×486 带挂耳: 482.6×287×486 | 6U高,19英寸宽 不带挂耳:442×268.7×263.9 带IEC挂耳: 482.6×268.7×263.9 带ETSI挂耳: 535×268.7×263.9 | 2U高,19英寸宽 不带挂耳:442×268.7×88.1 带IEC挂耳: 482.6×268.7×88.1 带ETSI挂耳: 535×268.7×88.1 |
最大重量(带挂耳) | 45kg | 35kg | 26kg | 9.4kg |
最大输入电流 | 60A | 60A | 40A | 直流供电:20A 交流供电:10A |
供电方式 | 直流供电 | 直流供电(双路备份) 交流供电+蓄电池备电 | ||
工作电压范围 | -38.4V~-72V DC | 直流供电:-38.4V~-72V 交流供电:100V~240V | ||
额定电压 | -48V/-60V | 直流供电:-48V/-60V 交流供电:110V/220V | ||
工作环境温度 | -40°C ~ +65°C,最低启动温度为-25°C。 说明: 65℃指业务框进风口的温度。 | |||
工作环境湿度 | 5%RH~95%RH | |||
气压环境 | 70kPa~106kPa | |||
海拔高度 | 4000m以下空气密度会随海拔变化,从而影响设备散热能力,所以工作环境温度会随海拔变化。 | |||
主控板交换容量 (负荷分担模式) | H901MPLA/H902MPLA/H901MPLC:3.6 Tbit/s H901MPLB:7 Tbit/s | H901MPSC:480 Gbit/s | ||
业务板每槽位最大带宽(负荷分担模式) | H901MPLA/H902MPLA:100 Gbit/s H901MPLB:200 Gbit/s H901MPLC:缺省50 Gbit/s,通过U2000加载license支持100 Gbit/s | H901MPSC:80 Gbit/s | ||
系统二层包转发率 (负荷分担模式) | H901MPLA/H902MPLA/H901MPLC:5298 Mpps H901MPLB:10357 Mpps | H901MPSC:714 Mpps | ||
4K视频用户并发数 | 16000 | 8000 | 2000 | |
MAC地址数 | 262143 | |||
ARP/路由表项 | 65536 | |||
交换转发时延 | 具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包,时延不超过20μs。 | |||
满负荷误码率 | 端口满负荷传输时,比特差错率(误码率)<10 e-7。 | |||
系统可靠性指标 | 典型配置系统可用度: >99.999% 系统平均故障间隔时间MTBF(年):≈45 说明: 因为组网环境的差异及设备使用的单板不同,MA5800的MTBF时间参考值为45年,现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值,如果需要更详细的信息请联系华为技术有限公司相关人员提供。 | |||
GPON端口数 | 272 | 240 | 112 | 32 |
XG-PON端口数 | 272 | 240 | 112 | 32 |
XGS-PON端口数 | 136 | 120 | 56 | 16 |
EPON端口数 | 272 | 240 | 112 | 32 |
10G EPON端口数 | 136 | 120 | 56 | 16 |
GE/FE端口数 | 816 | 720 | 336 | 96 |
10GE端口数 | 408 | 360 | 168 | 16 |
E1端口数 | 544 | 480 | 224 | 64 |
