一、面板
EFT/ELT2/EGT单板的面板如图1所示。

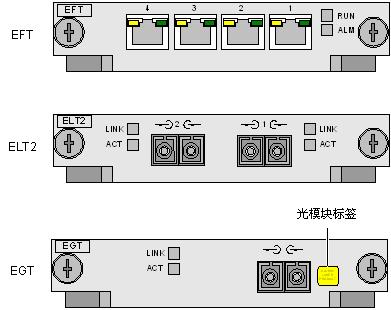

图1 EFT/ELT2/EGT单板的面板图
表1 EFT/ELT2/EGT单板的指示灯说明
| 指示灯名称 | 状态 | 含义 |
|---|---|---|
| ALM-红色告警灯 | 长灭 | 单板无告警发生 |
| 每隔一秒闪烁3次 | 单板有紧急告警发生 | |
| 每隔一秒闪烁2次 | 单板有重要告警发生 | |
| 每隔一秒闪烁1次 | 单板有次要告警发生 | |
| 长亮 | 单板自检未通过 | |
| RUN-绿色运行灯 | 每秒闪烁5次 | 单板处于脱机状态 |
| 每1秒闪烁1次 | 单板处于正常运行状态 | |
| 以太网接口连接状态指示灯-LINK（绿色） | 长亮 | 网线/光纤与接口连接成功 |
| 长灭 | 网线/光纤与接口连接失败 | |
| 以太网接口数据收发指示灯-ACT（橙色） | 长亮或闪烁 | 网口正在进行数据收发 |
| 长灭 | 网口没有数据收发 |
二、功能和特性
表1 EFT/ELT2/EGT板的功能比较
| 单板特性 | Metro1000 SS42EFT | Metro1000 SS42ELT2 | Metro1000 SS45EGT | |
|---|---|---|---|---|
| FE电接口数量 | 4 | - | - | |
| FE光接口数量 | - | 2 | - | |
| GE光接口数量 | - | - | 1 | |
| 连接器 | RJ-45 | LC | LC | |
| 接口类型 | 10/100BASE-T(X) | 100BASE-FX | 1000BASE-LX/SX | |
| 工作模式 | FE电接口 | 自协商，10M/100M全双工 | - | - |
| FE光接口 | - | 100M全双工 | - | |
| GE光接口 | - | - | 自协商，1000M全双工 | |
| SDH侧VC-4带宽 | 2 | 2 | 2 | |
| 绑定带宽 | 6×VC-3或63×VC-12+3×VC-3 | 6×VC-3或63×VC-12+3×VC-3 | 6×VC-3或63×VC-12 | |
| VCTRUNK数量 | 4 | 2 | 1 | |
| 二层交换 | - | - | - | |
| VLAN | - | - | - | |
| EVPL | - | - | - | |
| EPL | 支持 | 支持 | 支持 | |
| EPLAN | - | - | - | |
| EVPLAN | - | - | - | |
| 生成树 | - | - | - | |
| GFP | 支持 | 支持 | 支持 | |
| LAPS | 支持 | 支持 | 支持 | |
| HDLC | 支持 | 支持 | 支持 | |
| LPT | 支持 | 支持 | 支持 | |
| 测试帧 | 支持 | 支持 | 支持 | |
| CAR | - | - | - | |
| IGMP-SNOOPING | - | - | - | |
| LCAS V2协议 | 支持 | 支持 | 支持 | |
| 以太网OAM | - | - | - | |
| RMON | 支持 | 支持 | 支持 | |
- 提供内环回方式，便于快速定位故障和排除故障。
- 提供帧的流量统计、上报和告警等功能。
电接口指标
表1 EFT单板的电接口指标
| 参数 | 描述 |
|---|---|
| 接口速率 | 10Mbit/s，100Mbit/s |
| 线路码型 | 曼彻斯特编码信号（10M）或MLT-3编码信号（100M） |
| 连接器类型 | RJ-45 |
| 电接口规范 | 符合IEEE 802.3建议 |
表2 ELT2单板的光接口指标
| 参数 | 描述 | |
|---|---|---|
| 接口速率 | 100Mbit/s | |
| 线路码型 | NRZ编码信号 | |
| 光接口类型 | S-1.1 | Ie-1 |
| 光纤类型 | 单模LC | 单模LC |
| 中心波长（nm） | 1310 | 1310 |
| 最大传输距离（km） | 15 | 2 |
| 发送光功率（dBm） | –15～–8 | –19.5～–14 |
| 接收灵敏度（dBm） | –31 | –29 |
| 最小过载点（dBm） | –7 | –12 |
| 参数 | 描述 | |
|---|---|---|
| 接口速率 | 1000Mbit/s | |
| 线路码型 | 8B/10B编码信号 | |
| 光接口类型 | 1000BASE-LX | 1000BASE-SX |
| 光纤类型 | 单模LC | 多模LC |
| 中心波长（nm） | 1310 | 850 |
| 最大传输距离（km） | 15 | 0.5 |
| 发送光功率（dBm） | –9.5～–3 | –9.5～–2.5 |
| 接收灵敏度（dBm） | –20 | –17 |
| 最小过载点（dBm） | –3 | 0 |
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.25kg
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.22kg
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.2kg
- ELT2单板在常温（25℃）条件下的最大功耗为9W。
- EGT单板在常温（25℃）条件下的最大功耗为11W。
EFT/ELT2/EGT单板的面板上有单板指示灯、接口和条形码。
EFT/ELT2/EGT单板的面板上有单板状态指示灯和以太网接口连接状态指示灯，指示灯的说明如表1所示。
OptiX 155/622H Metro1000 SS42EFT单板的面板上有RJ-45型电接口，用于发送和接收10M/100M以太网电信号。
OptiX 155/622H Metro1000 SS42ELT2单板的面板上有LC型光接口，用于发送和接收FE光信号。
OptiX 155/622H Metro1000 SS45EGT单板的面板上有可插拔的SFP（Small Form-Factor Pluggable）型光接口，用于发送和接收GE（Gigabit Ethernet）光信号。
EFT/ELT2/EGT单板完成10M/100M/1000M以太网业务的接入，支持EPL业务类型。
EFT/ELT2/EGT支持GFP（Generic Framing Procedure）、LAPS（Link Access Procedure-SDH）、HDLC（High Level Data Link Control）封装，实现以太网帧的封装，映射颗粒为VC-12和VC-3。
EFT/ELT2/EGT单板的功能和特性如表1所示。
EFT/ELT2/EGT单板还具有如下功能：
EFT/ELT2/EGT单板技术指标包括接口指标、单板尺寸、单板重量和功耗等。
EFT单板的电接口指标如表1所示。
ELT2单板的光接口指标如表2所示。
EGT单板的光接口指标如表3所示。
EFT单板的机械指标如下：
ELT2单板的机械指标如下：
EGT单板的机械指标如下：
EFT单板在常温（25℃）条件下的最大功耗为8W。
