一、面板
OptiX 155/622H Metro1000 SS42ET1面板图
图1

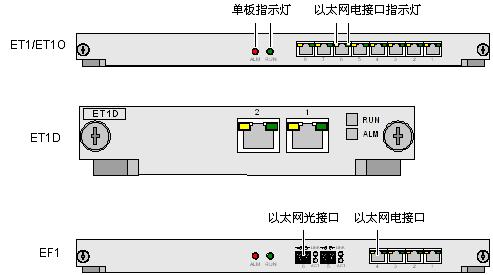

OptiX 155/622H Metro1000ET1/ET1O/ET1D/EF1单板的面板图
表1 ET1/ET1O/ET1D/EF1单板的指示灯说明
| 指示灯名称 | 状态 | 含义 |
|---|---|---|
| ALM-红色告警灯 | 长灭 | 单板无告警发生 |
| 每隔一秒闪烁3次 | 单板有紧急告警发生 | |
| 每隔一秒闪烁2次 | 单板有重要告警发生 | |
| 每隔一秒闪烁1次 | 单板有次要告警发生 | |
| 长亮 | 单板自检失败 | |
| RUN-绿色运行灯 | 每秒闪烁5次 | 单板处于脱机状态 |
| 每1秒闪烁1次 | 单板处于正常运行状态 | |
| 以太网接口连接状态指示灯（绿色） | 长亮 | 网线/光纤与接口连接成功 |
| 长灭 | 网线/光纤与接口连接失败 | |
| 以太网接口数据收发指示灯（橙色） | 长亮或闪烁 | 网口正在进行数据收发 |
| 长灭 | 网口没有数据收发 |
二、OptiX 155/622H Metro1000 SS42ET1功能和特性
- OptiX 155/622H Metro1000 SS42ET1O是8路10M/100M以太网电接口板。
- OptiX 155/622H Metro1000 SS42ET1D是2路10M/100M以太网电接口板。
- OptiX 155/622H Metro1000 SS42EF1是4路10M/100M以太网电接口和2路100M以太网光接口板。
| 单板特性 | Metro1000 SS42ET1 | Metro1000 SS42ET1O | Metro1000 SS42ET1D | Metro1000 42EF1 | |
|---|---|---|---|---|---|
| FE电接口数量 | 8 | 8 | 2 | 4 | |
| FE光接口数量 | - | - | - | 2 | |
| 连接器类型 | RJ-45 | RJ-45 | RJ-45 | 电：RJ-45 光：LC | |
| 工作模式 | 电接口 | 自协商，10M/100M全双工，10M/100M半双工 | 自协商，10M/100M全双工，10M/100M半双工 | 自协商，10M/100M全双工，10M/100M半双工 | 自协商，10M/100M全双工，10M/100M半双工 |
| 光接口 | - | - | - | 100M全双工 | |
| 封装协议 | ML-PPP | ||||
| SDH侧VC-4带宽 | 1×VC4 | 1×VC4 | 1×VC4 | 1×VC4 | |
| 绑定带宽 | 48×E1 | 48×E1 | 16×E1 | 48×E1 | |
| VCTRUNK数量 | 16 | 16 | 16 | 16 | |
| 二层交换 | - | 支持 | 支持 | 支持 | |
| VLAN | 支持 | 支持 | 支持 | 支持 | |
| EPL | 支持 | - | 支持 | - | |
| EVPL | - | - | - | - | |
| EPLAN | - | 支持 | 支持 | 支持 | |
| EVPLAN | - | - | - | - | |
| 生成树 | - | 支持 | 支持 | 支持 | |
| IGMP-SNOOPING | - | 支持 | 支持 | 支持 | |
| RMON | 支持 | 支持 | 支持 | 支持 | |
- 提供多种环回方式，便于快速定位故障和排除故障。
- 提供帧的流量统计、上报和告警等功能。
电接口指标
表1 ET1/ET1O/ET1D/EF1单板的电接口指标
| 参数 | 描述 |
|---|---|
| 接口速率 | 10Mbit/s，100Mbit/s |
| 接入能力 | ET1/ET1O：8×10M/100M电信号 ET1D：2×10M/100M电信号 EF1：4×10M/100M电信号 |
| 线路码型 | 曼彻斯特编码信号（10M）或MLT-3编码信号（100M） |
| 连接器类型 | RJ-45 |
| 电接口规范 | 符合IEEE 802.3建议 |
表2 EF1单板的光接口指标
| 参数 | 描述 | |||
|---|---|---|---|---|
| 接口速率 | 100Mbit/s | |||
| 线路码型 | MLT-3编码信号 | |||
| 光接口类型 | S-1.1 | Ie-1 | S-1.1 | Ie-1 |
| 光纤类型 | 单模LC | 单模LC | 单模MT-RJ | 多模MT-RJ |
| 中心波长（nm） | 1310 | 1310 | 1300 | 1300 |
| 最大传输距离（km） | 15 | 2 | 15 | 2 |
| 发送光功率（dBm） | –15～–8 | –19.5～–14 | –15～–8 | –19～–14 |
| 接收灵敏度（dBm） | –31 | –29 | –31 | –30 |
- 尺寸（宽×深×高）：321.0mm×218.5mm×24.0mm
- 重量：0.74kg
- 尺寸（宽×深×高）：321.0mm×218.5mm×24.0mm
- 重量：0.68kg
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.26kg
- ET1D单板在常温（25℃）条件下的最大功耗为16W。
- EF1单板在常温（25℃）条件下的最大功耗为25W。
ET1/ET1O/ET1D/EF1单板的面板上有单板指示灯、接口和条形码。
ET1/ET1O/ET1D/EF1单板的面板如图1所示，其中EF1单板的光接口以LC光接口为例。
ET1/ET1O/ET1D/EF1单板面板上有单板状态指示灯和以太网接口连接状态指示灯，指示灯的说明如表1所示。
ET1/ET1O/ET1D/EF1单板的面板上有RJ-45型电接口，用于发送和接收10M/100M以太网电信号。
EF1板的面板上还有MT-RJ/LC型光接口，用于发送和接收100M以太网光信号。
ET1/ET1O/ET1D/EF1单板完成10M/100M以太网业务的接入，支持各种以太网业务类型，实现EOS（Ethernet over SDH）功能。
OptiX 155/622H Metro1000 SS42ET1是8路10M/100M以太网电接口板。
ET1/ET1O/ET1D/EF1单板的功能和特性如表1所示。
ET1/ET1O/ET1D/EF1单板还具有如下功能：
ET1/ET1O/ET1D/EF1单板技术指标包括接口指标、单板尺寸、单板重量和功耗等。
ET1/ET1O/ET1D/EF1单板的电接口指标如表1所示。
EF1单板的光接口指标如表2所示。
OptiX 155/622H Metro1000 ET1/ET1O单板的机械指标如下：
OptiX 155/622H Metro1000 EF1单板的机械指标如下：
OptiX 155/622H Metro1000 ET1D单板的机械指标如下：
ET1/ET1O单板在常温（25℃）条件下的最大功耗为26.1W。
