一、面板
面板图

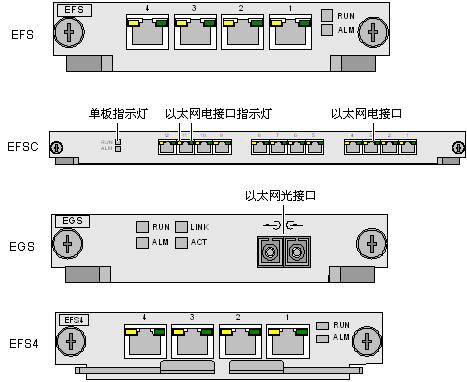

图1 EFS/EFSC/EGS/EFS4单板的面板图
表1 EFS/EFSC/EGS/EFS4单板的指示灯说明
| 指示灯名称 | 状态 | 含义 |
|---|---|---|
| ALM-红色告警灯 | 长灭 | 单板无告警发生 |
| 每隔一秒闪烁3次 | 单板有紧急告警发生 | |
| 每隔一秒闪烁2次 | 单板有重要告警发生 | |
| 每隔一秒闪烁1次 | 单板有次要告警发生 | |
| 长亮 | 单板自检未通过 | |
| RUN-绿色运行灯 | 每秒闪烁5次 | 单板处于脱机状态 |
| 每1秒闪烁1次 | 单板处于正常运行状态 | |
| 以太网接口连接状态指示灯-LINK（绿色） | 长亮 | 网线/光纤与接口连接成功 |
| 长灭 | 网线/光纤与接口连接失败 | |
| 以太网接口数据收发指示灯-ACT（橙色） | 长亮或闪烁 | 网口正在进行数据收发 |
| 长灭 | 网口没有数据收发 |
二、OptiX 155/622H Metro1000 SS42EFSC功能和特性
表1 EFS/EGS/EFSC/EFS4单板的功能比较
| 单板特性 | Metro1000 SS42EFS | Metro1000 SS42EFSC | Metro1000 SS45EGS | Metro1000 SS42EFS4 | |
|---|---|---|---|---|---|
| FE电接口数量 | 4 | 12 | - | 4 | |
| FE光接口数量 | - | - | - | - | |
| GE光接口数量 | - | - | 1 | - | |
| 连接器 | RJ-45 | RJ-45 | LC | RJ-45 | |
| 接口类型 | 10/100BASE-T(X) | 10/100BASE-T(X) | 1000BASE-LX/SX | 100BASE-TX | |
| 工作模式 | FE电接口 | 自协商，10M/100M全双工，10M/100M半双工 | 自协商，10M/100M全双工，10M/100M半双工 | - | 自协商，100M全双工 |
| FE光接口 | - | - | - | - | |
| GE光接口 | - | - | 1000M全双工 | - | |
| SDH侧VC-4带宽 | 4 | 4 | 4 | 4 | |
| 封装格式 | GFP | GFP | GFP | GFP、LAPS（Link Access Procedure-SDH）、HDLC（High Level Data Link Control） | |
| 绑定带宽 | 12×VC-3或126×VC-12+6×VC-3 | 12×VC-3或126×VC-12+6×VC-3 | 12×VC-3或126×VC-12+6×VC-3 | 12×VC-3或63×VC-12+9×VC-3 | |
| VCTRUNK数量 | 24 | 24 | 24 | 8 | |
| 二层交换 | 支持 | 支持 | 支持 | 支持 | |
| VLAN | 支持 | 支持 | 支持 | 支持 | |
| EVPL | 支持 | 支持 | 支持 | 支持 | |
| EPL | 支持 | 支持 | 支持 | 支持 | |
| EPLAN | 支持 | 支持 | 支持 | 支持 | |
| EVPLAN | 支持 | 支持 | 支持 | 支持 | |
| 生成树 | 支持 | 支持 | 支持 | 支持 | |
| CoS | 支持 | 支持 | 支持 | 支持 | |
| LAG（Link Aggregation Group） | - | - | - | 支持 | |
| 端口镜像 | - | - | - | 支持 | |
| QinQ | - | - | - | 支持 | |
| LPT | 支持 | 支持 | 支持 | 支持 | |
| 测试帧 | 支持 | 支持 | 支持 | 支持 | |
| CAR | 支持 | 支持 | 支持 | 支持 | |
| IGMP-SNOOPING | 支持 | 支持 | 支持 | 支持 | |
| LCAS V2协议 | 支持 | 支持 | 支持 | 支持 | |
| 以太网OAM | 支持 | 支持 | 支持 | 支持 | |
| RMON | 支持 | 支持 | 支持 | 支持 | |
- 提供内环回方式，便于快速定位故障和排除故障。
- 提供帧的流量统计、上报和告警等功能。
- EGS支持ALS功能。
- EFS4支持1588 V2时间同步功能，时间同步功能技术满足IEEE 1588 V2建议。
- EFS4支持同步以太时钟，同步以太端口支持基于端口的SSM协议使能/去使能。
电接口指标
表1 EFS/EFSC/EFS4单板的电接口指标
| 参数 | 描述 |
|---|---|
| 接口速率 | 10Mbit/s(EFS4不支持），100Mbit/s |
| 线路码型 | 曼彻斯特编码信号（10M）或MLT-3编码信号（100M） |
| 连接器类型 | RJ-45 |
| 电接口规范 | 符合IEEE 802.3建议 |
表2 EGS单板的光接口指标
| 参数 | 描述 | |
|---|---|---|
| 接口速率 | 1000Mbit/s | |
| 线路码型 | 8B/10B编码信号 | |
| 光接口类型 | 1000BASE-LX | 1000BASE-SX |
| 光纤类型 | 单模LC | 多模LC |
| 中心波长（nm） | 1310 | 850 |
| 最大传输距离（km） | 10 | 0.5 |
| 发送光功率（dBm） | -9～-3 | -9.5～-2.5 |
| 接收灵敏度（dBm） | -20 | -17 |
| 最小过载点（dBm） | -3 | 0 |
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.26kg
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.25kg
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.3kg
- 尺寸（宽×深×高）：321.0mm×218.5mm×24.0mm
- 重量：0.6kg
- Metro1000 SS42EFS4单板在常温（25℃）条件下的最大功耗为15W。
- Metro1000 SS42EFSC单板在常温（25℃）条件下的最大功耗为22W。
- Metro1000 SS45EGS单板在常温（25℃）条件下的最大功耗为25W。
EFS/EFSC/EGS/EFS4单板的面板上有单板指示灯、接口和条形码。
EFS/EFSC/EGS/EFS4单板的面板如图1所示。
EFS/EFSC/EGS/EFS4单板的面板上有单板状态指示灯和以太网接口连接状态指示灯，指示灯的说明如表1所示。
EFS/EFSC单板的面板上有RJ-45型电接口，用于发送和接收10M/100M以太网电信号。
EFS4单板的面板上有RJ-45型电接口,用于发送100M以太网电信号。
EGS单板的面板上有可插拔的SFP（Small Form-Factor Pluggable）型光接口，用于发送和接收GE（Gigabit Ethernet）光信号。
EFS/EFSC/EGS/EFS4板完成10M/100M/1000M以太网业务的接入，支持EPL、EVPL（Ethernet Virtual Private Line）、EPLAN、EVPLAN（Ethernet Virtual Private LAN）业务类型，实现EOS（Ethernet over SDH）功能。
EFS/EFSC/EGS/EFS4单板的功能和特性如表1所示。
EFS/EFSC/EGS/EFS4单板还具有如下功能：
EFS/EFSC/EGS/EFS4单板技术指标包括接口指标、单板尺寸、单板重量和功耗等。
EFS/EFSC/EFS4单板的电接口指标如表1所示。
EGS单板的光接口指标如表2所示。
EFS单板的机械指标如下：
EFS4单板的机械指标如下：
EGS单板的机械指标如下：
EFSC单板的机械指标如下：
Metro1000 SS49EFS单板在常温（25℃）条件下的最大功耗为23W。
