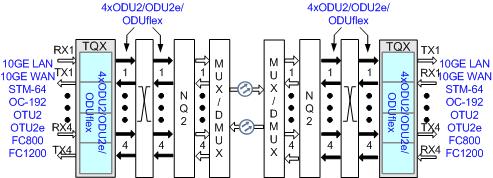

OSN8800 TN55TQX 4 x 10G tributary service processing board 单板在WDM系统中的应用如图1所示。
| 单板 | 客户侧业务 | 封装为的背板侧业务 |
|---|---|---|
| TN11TQX | 10GE LAN/10GE WAN/STM-64/OC-192 | ODU2 |
| 10GE LAN | ODU2e | |
| TN52TQX | 10GE LAN/10GE WAN/STM-64/OC-192/OTU2 | ODU2 |
| 10GE LAN/OTU2e | ODU2e | |
| TN53TQX | 10GE LAN/10GE WAN/STM-64/OC-192/OTU2/FC800 | ODU2 |
| 10GE LAN/OTU2e/FC1200 | ODU2e | |
| TN55TQX/TN57TQX | 10GE LAN/10GE WAN/STM-64/OC-192/OTU2/FC800 | ODU2 |
| 10GE LAN/OTU2e/FC1200 | ODU2e | |
| FC800 | ODUflex |
TQX单板支持电层交叉等功能和特性。
TQX单板功能和特性，如表1所示。
表1TQX单板功能和特性| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 实现以下信号的相互转换：
| ||
| 客户侧业务类型 | STM-64/OC-192：SDH/SONET业务，速率为9.95Gbit/s 10GE LAN：以太网业务，速率为10.31Gbit/s 10GE WAN：以太网业务，速率为9.95Gbit/s OTU2：OTN业务，速率为10.71Gbit/s OTU2e：OTN业务，速率为11.1Gbit/s FC800：SAN业务，速率为8.5Gbit/s FC1200：SAN业务，速率为10.51Gbit/s 说明： 仅TN52TQX/TN53TQX/TN55TQX/TN57TQX支持OTU2、OTU2e业务。 仅TN53TQX/TN55TQX/TN57TQX支持FC800、FC1200业务。 10GE WAN与STM-64的处理过程一样。对于TN11TQX/TN52TQX，当传输10GE WAN业务时在网管上配置为STM-64即可。 | ||
| 交叉能力 | TQX支持4路ODU2/ODU2e/ODUflex信号通过背板总线与交叉板实现业务的交叉调度。 说明： 仅TN55TQX/TN57TQX支持ODUflex调度。 | ||
| OTN功能 |
| ||
| ESC功能 | TN52TQX/TN53TQX/TN55TQX/TN57TQX客户侧接入OTU2/OTU2e业务时支持 | ||
| 纠错编码 | 仅当接入OTU2/OTU2e时，客户侧支持FEC编码，符合ITU-TG.709的建议。 | ||
| 性能监视与告警监测 |
| ||
| ALS功能 | 当接入非OTN业务时客户侧支持。 | ||
| PRBS测试功能 | 客户侧支持PRBS功能。 说明： 仅当接入STM-64/OC-192、OTU2、OTU2e业务时，客户侧支持PRBS功能。 | ||
| LPT功能 | 仅当客户侧业务类型为10GE LAN时支持LPT功能。 | ||
| 测试帧功能 | 客户侧接入10GE LAN业务，且“端口业务映射路径”为“MAC透明映射（10.7G）”时，支持测试帧功能。 | ||
| 时延测量 | TN53TQX/TN55TQX(标准模式)/TN57TQX单板支持时延测量。可以测量两块支路板之间ODUk层的双向时延，时延数据在网管上显示。 说明： 当客户侧接入OTU2/OTU2e业务时，不支持时延测量。 | ||
| IEEE 1588v2 | TN55TQX客户侧接入10GE LAN业务，“端口业务映射路径”为“MAC透明映射（10.7G）”时，支持TC模式、TC+OC模式、BC模式和OC模式。 | ||
| 物理层时钟 | TN55TQX:
TN52TQX\TN53TQX：客户侧接入10GE LAN业务，端口业务映射路径为“Bit透明映射（11.1G）”时，支持同步以太透传，不支持同步以太处理。 | ||
| 电层ASON | TN52TQX/TN53TQX/TN55TQX/TN57TQX支持 | ||
| 保护方式 |
说明： 当调度颗粒为ODUflex时，不支持支路SNCP保护。 说明： 仅当客户侧接入OTN业务、SDH/SONET业务和10GE WAN业务时，支持支路SNCP保护。 | ||
以太网业务封装方式 | Bit透明映射（11.1G）、MAC透明映射（10.7G） | ||
| 端口MTU | 1518～9600字节，即支持最大9600字节的Jumbo帧。 说明： 当“端口业务映射路径”为“Bit透明映射（11.1G）”时，不支持设置端口MTU。 | ||
| 环回 | 波分侧 | - | |
| 客户侧 | 内环回 | 支持 | |
| 外环回 | 支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3ae ITU-T G.707 ITU-T G.782 ITU-T G.783 GR-253-CORE Synchronous Optical Network(SONET) Transport Systems: Common Generic | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.873.1 ITU-T G.694.1 | ||
