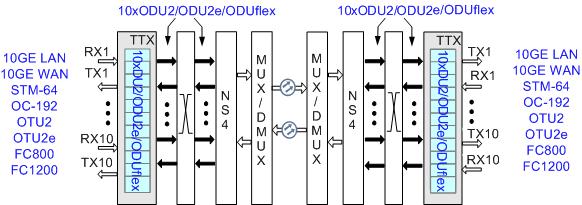

Optix OSN8800 TN55TTX （10 x 10G tributary service processingboard）单板在WDM系统中的应用如图1所示。
说明：- 仅TN55TTX支持接入OTU2/OTU2e/FC800/FC1200业务。
- 仅TN55TTX支持ODUflex调度。
| 单板 | 客户侧业务 | 封装为的背板侧业务 |
|---|---|---|
| TN54TTX | 10GE WAN/STM-64/OC-192 | ODU2 |
| 10GE LAN | ODU2e | |
| TN55TTX | 10GE WAN/STM-64/OC-192/OTU2 | ODU2 |
| OTU2e/FC1200 | ODU2e | |
| 10GE LAN | ODU2/ODU2e | |
| FC800 | ODU2/ODUflex |
TTX单板支持电层交叉等功能和特性。
TTX单板功能和特性，如表1所示。
表1TTX单板功能和特性| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 实现以下信号的相互转换：
说明：
| ||
| 客户侧业务类型 | STM-64/OC-192：SDH/SONET业务，速率为9.95Gbit/s 10GE LAN：以太网业务，速率为10.31Gbit/s 10GE WAN：以太网业务，速率为9.95Gbit/s OTU2：OTN业务，速率为10.71Gbit/s OTU2e：OTN业务，速率为11.1Gbit/s FC800：SAN业务，速率为8.5Gbit/s FC1200：SAN业务，速率为10.51Gbit/s 说明： 仅TN55TTX支持接入OTU2/OTU2e/FC800/FC1200业务。 | ||
| 交叉能力 | 支持10路ODU2/ODU2e/ODUflex信号通过背板总线与交叉板实现业务的交叉调度。 说明： 仅TN55TTX支持ODUflex调度。 | ||
| OTN功能 |
| ||
| ESC功能 | 接入OTU2/OTU2e业务时支持。 说明： 最多支持8路的ESC功能。 | ||
| PRBS功能 | 客户侧支持PRBS功能。 说明： 仅当接入STM-64/OC-192/OTU2/OTU2e业务时，客户侧支持PRBS功能。 TN54TTX同时只能配置一个端口的PRBS。TN55TTX无此限制。 | ||
| LPT功能 | 仅当客户侧业务类型为10GE LAN时支持LPT功能。 | ||
| 纠错编码 |
| ||
| 性能监视与告警监测 |
| ||
| ALS功能 | 当接入非OTN业务时客户侧支持。 | ||
| 测试帧功能 |
| ||
| 时延测量 | 单板支持时延测量。可以测量两块支路板之间ODUk层的双向时延，时延数据在网管上显示。 说明： 当客户侧接入OTU2/OTU2e业务时，不支持时延测量。 同时只能配置一个端口的时延测量。 | ||
| IEEE 1588v2 |
| ||
| 物理层时钟 | TN54TTX：客户侧接入10GE LAN业务，端口业务映射路径为Bit透明映射（11.1G）时，支持同步以太透传，不支持同步以太处理。 TN55TTX：客户侧接入10GE LAN业务，端口业务映射路径为Bit透明映射（11.1G）时，支持同步以太透传，不支持同步以太处理，端口业务映射路径为MAC透明映射（10.7G）时，支持同步以太处理和不支持同步以太透传。 | ||
| 电层ASON | 支持 | ||
| 保护方式 |
说明： 仅当客户侧接入OTN业务、SDH/SONET业务和10GE WAN业务时，支持支路SNCP保护。 | ||
| 以太网业务封装方式 |
| ||
| 端口MTU | 1518～9600字节，即支持最大9600字节的Jumbo帧。 说明：
| ||
| 环回 | 客户侧 | 内环回 | 支持 |
| 外环回 | 支持 | ||
| 通道环回 | 不支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3ae ITU-T G.707 ITU-T G.782 ITU-T G.783 NCITS FIBRE CHANNEL PHYSICAL INTERFACES (FC-PI) NCITS FIBRE CHANNEL LINK SERVICES (FC-LS) NCITS FIBRE CHANNEL FRAMING AND SIGNALING-2(FC-FS-2) NCITS FIBRE CHANNEL BACKBONE-3 (FC-BB-3) NCITS FIBRE CHANNEL SWITCH FABRIC-3 (FC-SW-3) NCITS FIBRE CHANNEL - PHYSICAL AND SIGNALINGINTERFACE (FC-PH) GR-253-CORE Synchronous Optical Network(SONET) Transport Systems: Common Generic | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.873.1 ITU-T G.694.1 | ||
