NS2单板属于线路类单板，实现以下信号的相互转换：8 x ODU0/4 x ODU1/1 x ODU2/2 x ODUflex1 x OTU2或1 x ODU2e1 x OTU2e。OTU2/OTU2e为符合ITU-T G.694.1建议的DWDM标准波长。支持ODU0、ODU1、ODUflex的混合传送。

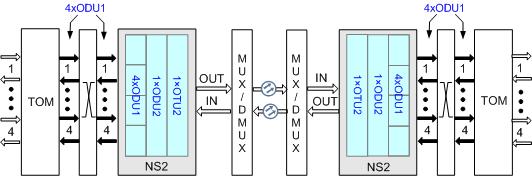

TN11NS2/TN12NS2/TN52NS2/TN53NS2单板应用场景1：实现4路ODU1信号与1路OTU2信号之间的相互转换

图1NS2单板在WDM系统中的应用场景1

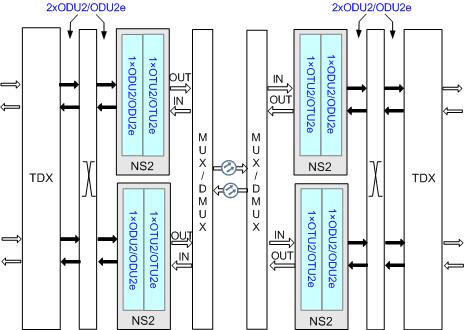

TN12NS2/TN52NS2/TN53NS2单板应用场景2：实现1路ODU2/ODU2e信号与1路OTU2/OTU2e信号之间的相互转换

图2NS2单板在WDM系统中的应用场景2

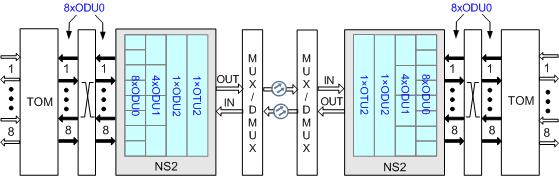

TN52NS2/TN53NS2单板应用场景3：实现8路ODUO信号与1路OTU2信号之间的相互转换(仅OptiX OSN 8800中支持)

图3NS2单板在WDM系统中的应用场景3

对于TN52NS2T04/TN52NS2T05/TN52NS2T06/TN52NS201M01/TN52NS201M02/TN53NS2：

• 在“标准模式”下时，ODU时隙方式配置“自动连续”时，支持ODU0->ODU1->ODU2。

• 在“标准模式”下时，ODU时隙方式配置“自动随机”时，支持ODU0->ODU2。

• 在“兼容模式”下时，不支持ODU时隙方式的配置，仅支持ODU0->ODU1->ODU2。

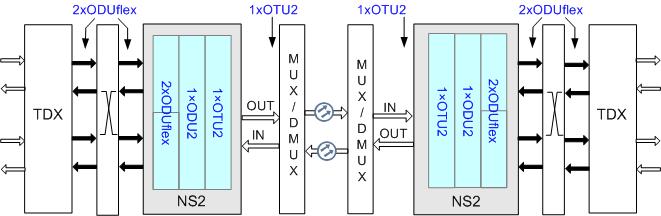

TN52NS2/TN53NS2单板应用场景4：实现2路ODUflex信号与1路OTU2信号之间的相互转换(仅OptiX OSN 8800中支持)

图4NS2单板在WDM系统中的应用场景4

说明：

1路OTU2光信号对应的2路ODUflex信号的总带宽不能超过10Gbit/s。

仅TN52NS2T04/TN52NS2T05/TN52NS2T06/TN52NS201M01/TN52NS201M02/TN53NS2在标准模式下支持ODUflex。

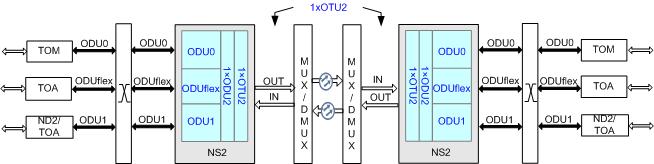

应用场景5：混合传输场景

图5NS2单板在WDM系统中的应用场景5

说明：

IN/OUT口支持ODU0、ODU1、ODUflex的混合传输，最大带宽为10Gbit/s。

仅TN52NS2T04/TN52NS2T05/TN52NS2T06/TN52NS201M01/TN52NS201M02/TN53NS2在标准模式下支持ODUflex。
