TDX单板在WDM系统中的应用如图1和图2所示。

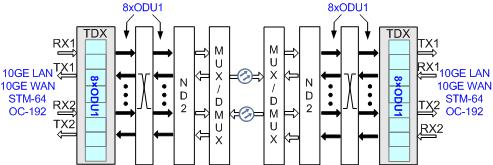

图1TN11TDX单板在WDM系统中的应用

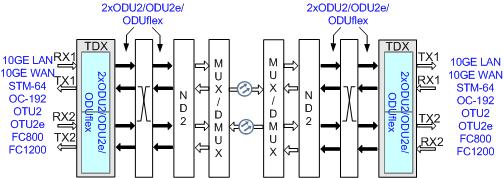

图2TN12TDX/TN52TDX/TN53TDX/TN57TDX单板在WDM系统中的应用
表1单板支持的客户侧业务封装路径| 单板 | 客户侧业务 | 封装为的背板侧业务 |
|---|---|---|
| TN11TDX | 10GE LAN/10GE WAN/STM-64/OC-192 | ODU1 |
| TN12TDX | 10GE LAN/10GE WAN/STM-64/OC-192 | ODU2 |
| 10GE LAN | ODU2e | |
| TN52TDX | 10GE LAN/10GE WAN/STM-64/OC-192/OTU2 | ODU2 |
| 10GE LAN/OTU2e | ODU2e | |
| TN53TDX/TN57TDX | 10GE LAN/10GE WAN/STM-64/OC-192/OTU2/FC800 | ODU2 |
| 10GE LAN/OTU2e/FC1200 | ODU2e | |
| FC800 | ODUflex |
Optix OSN8800 TN53TDX技术指标
单板指标包含光接口指标、单板尺寸、重量和功耗。
| 单板名称 | 客户侧固定光模块 | 客户侧可插拔光模块 |
|---|---|---|
| TN11TDX/TN12TDX/TN52TDX | N/A | 10Gbit/s多速率-10km-XFP 10Gbit/s多速率-40km-XFP 10Gbit/s多速率-80km-XFP 10Gbit/s单速率-0.3km-XFP |
| TN53TDX/TN57TDX | N/A | 10Gbit/s多速率-10km-XFP 10Gbit/s多速率-40km-XFP 10Gbit/s多速率-80km-XFP 10Gbit/s单速率-0.3km-XFP 800-SM-LC-L-10km-XFP |
说明：出于预警考虑，网管的输入光功率过低和输入光功率过高告警的门限缺省值在单板的灵敏度和过载点基础上留有一定余量。
说明：10Gbit/s多速率-10km-XFP，10Gbit/s多速率-40km-XFP和10Gbit/s多速率-80km-XFP光模块可用于接入OC-192、STM-64、10GE WAN、10GE LAN、FC1200、OTU2/OTU2e业务。 10Gbit/s单速率-0.3km-XFP光模块支持接入10GE LAN、FC1200业务。
客户侧可插拔光模块说明：
表1客户侧-可插拔-10Gbit/s速率光模块指标
| 项目 | 单位 | 指标值 | |||
|---|---|---|---|---|---|
| 支持光口类型 | 10Gbit/s多速率-10km-XFP | 10Gbit/s多速率-40km-XFP | 10Gbit/s多速率-80km-XFP | 10Gbit/s单速率-0.3km-XFP | |
| 光线路码型 | - | NRZ | NRZ | NRZ | NRZ |
| 光源类型 | - | SLM | SLM | SLM | MLM |
| 传输目标距离 | km | 10 | 40 | 80 | 0.3 |
| 发送机在S点的特性 | |||||
| 工作波长范围 | nm | 1290～1330 | 1530～1565 | 1530～1565 | 840～860 |
| 最大平均发送功率 | dBm | -1 | 2 | 4 | -1.3 |
| 最小平均发送功率 | dBm | -6 | -4.7 | 0 | -7.3 |
| 最小消光比 | dB | 6 | 8.2 | 9 | 3 |
| 最小边模抑制比 | dB | 30 | 30 | 30 | 30 |
| 眼图模框 | — | 符合G.691建议模板 | |||
| 接收机在R点的特性 | |||||
| 接收机类型 | - | PIN | PIN | APD | PIN |
| 工作波长范围 | nm | 1260～1565 | 1260～1605 | 1270～1600 | 840～860 |
| 接收灵敏度（多速率）a | dBm | -11 | -14 | -24 | -7.5 |
| 接收灵敏度（10GE LAN） | dBm | -14.4 | -15.8 | -24 | -7.5 |
| 最小过载点（10GE LAN） | dBm | 0.5 | -1 | -7 | -1 |
| 最小过载点（STM-64）a | dBm | -1 | -1 | -7 | -1 |
| 最大反射系数 | dB | -27 | -27 | -27 | -12 |
| a：此灵敏度和过载点指标来源于ITU-TG.691 标准，10Gbit/s多速率-10km-XFP实际的灵敏度指标支持-14.4dBm、过载点支持0.5 dBm，开局调测按照灵敏度-14.4dBm、过载点0.5dB进行调测。 | |||||
说明：800-SM-LC-L-10km-XFP光模块支持接入FC800业务。
表2客户侧-可插拔-FC800/FICON8G光模块指标
项目 | 单位 | 指标值 |
|---|---|---|
| 光模块类型 | 800-SM-LC-L-10km-XFP | |
| 支持光口速率 | Gbit/s | 8.5 |
| 光源类型 | - | SLM |
| 光线路码型 | - | NRZ |
| 传送目标距离 | km | 10 |
发送机在S点的特性 | ||
激光器发送波长 | nm | 1290～1330 |
最大平均发送功率 | dBm | -1 |
最小平均发送功率 | dBm | -6 |
最小消光比 | dB | 6 |
| 眼图模框 | - | 符合IEEE802.3z建议模板 |
接收机在R点的特性 | ||
接收机类型 | - | PIN |
激光器接收波长 | nm | 1260～1355 |
接收灵敏度 | dBm | -14.4 |
最小过载点 | dBm | 0.5 |
最大反射系数 | dB | -27 |
机械参数
功耗- 面板尺寸：25.4 mm （宽） x 220 mm （深） x 264.6 mm（高）
- 重量
- TN11TDX：1.3 kg
- TN12TDX：1.4 kg
- TN52TDX：1.4 kg
- TN53TDX：1.5 kg
- TN57TDX：1.5 kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TN11TDX | 78.0 | 80.0 |
| TN12TDX | 37.4 | 40.7 |
| TN52TDX | 57.3 | 63.0 |
| TN53TDX | 25.0 | 27.5 |
| TN57TDX | 25.0 | 27.5 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
