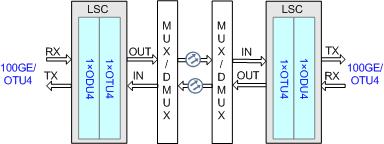

LSC单板在WDM系统中的应用如图1所示。
图1LSC单板在WDM系统中的应用
单板面板上有单板指示灯、接口。

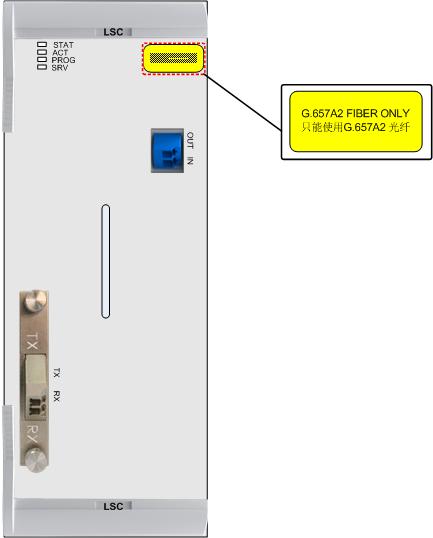

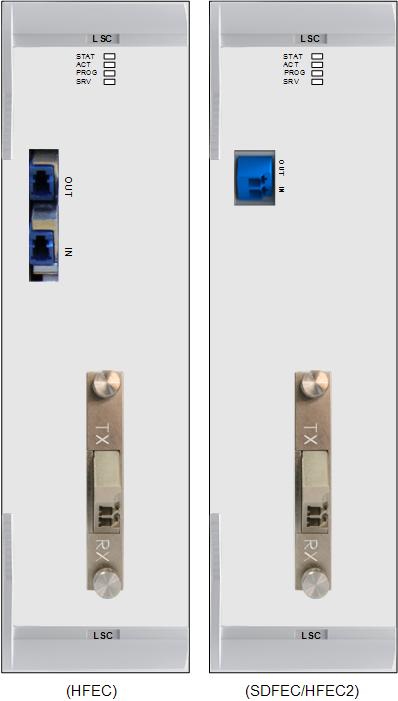

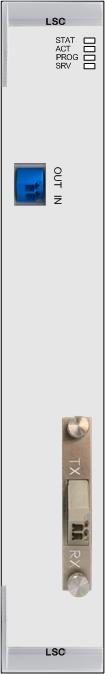

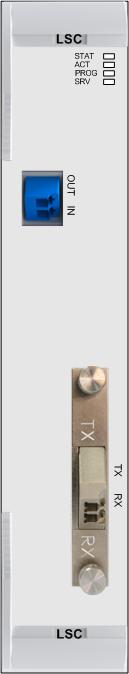

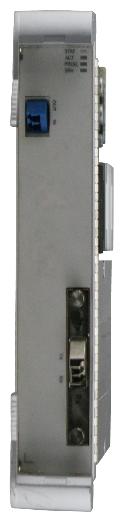

图1OSN8800TN12LSC面板外观图
说明：单板的面板上共有4个指示灯：
- 单板硬件状态灯（STAT）—红、绿、黄三色指示灯
- 业务激活状态灯（ACT）—绿色指示灯
- 单板软件状态灯（PROG）—红绿双色指示灯
- 业务告警指示灯（SRV）—红、绿、黄三色指示灯
关于指示灯的详细介绍请参考单板指示灯。
OSN8800LSC单板各接口类型和用途如表1所示。
| 接口丝印 | 接口类型 | 用途 |
|---|---|---|
| IN | LC | 接收分波单元或光分插复用单元输出的单波长光信号。 |
| OUT | LC | 发送单波长光信号至合波单元或光分插复用单元。 |
| TX | LC | 发送业务光信号至客户侧设备。 |
| RX | LC | 接收客户侧设备输出的业务光信号。 |
单板的激光安全等级为HAZARDLEVEL 1，代表单板光口最大输出光功率低于10dBm（10mW）。
LSC单板支持波长可调、OTN接口、ESC等功能和特性。
LSC单板的具体功能和特性如表1所示。
表1LSC单板功能和特性| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 实现以下信号的相互转换： 1 x 100GE/OTU41 x OTU4 | ||
| 客户侧业务类型 | 100GE：以太网业务，速率为103.125Gbit/s。 OTU4：OTN业务，速率为111.81Gbit/s | ||
| OTN功能 |
| ||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||
| 波长可调功能 | 波分侧光信号在C波段50GHz间隔的80波范围内可调。 | ||
| ESC功能 | 支持 说明： TN12LSC客户侧接入OTU4信号时，支持ESC透传，不支持ESC处理。 | ||
| PRBS测试功能 | 当接入OTU4时，客户侧支持。 当接入100GE和OTU4时，波分侧支持。 | ||
| LPT功能 | 不支持 | ||
| 纠错编码 | 客户侧：仅当接入OTU4业务时，支持FEC编码，符合ITU-T G.709的建议。 波分侧： TN12LSC：支持HFEC和SDFEC编码。 TN13LSC：支持HFEC2编码。 TN14LSC：支持HFEC、HFEC2和SDFEC编码。 TN15LSC：支持HFEC和SDFEC2编码。 TN17LSC：支持SDFEC2和HFEC PLUS编码。 说明： 采用不同纠错编码的单板不能对接。 | ||
| 告警与性能监测 |
说明： 仅TN12LSC客户侧不支持BIP8字节监视。 | ||
| 中继板 | TN12LSCT01/TN14LSCT01/TN15LSCT01单板的波分侧信号可通过其他TN11LTXT01/TN54NS4T01/TN57NS4T01/TN12LTXT01单板进行中继。 TN12LSCT11/TN14LSCT11单板的波分侧信号可通过其他TN11LTXT11/TN54NS4T11/TN56NS4T11/TN12LTXT11单板进行中继。 TN13LSCT21单板的波分侧信号可通过其他TN12LTXT21/TN54NS4T21单板进行中继。 TN14LSCT21单板的波分侧信号可通过其他TN12LTXT21/TN54NS4T21单板进行中继。 TN15LSCT31单板的波分侧信号可通过其他TN57NS4T31单板进行中继。 TN15LSCT51/TN17LSCT51单板的波分侧信号可通过其他TN57NS4T51/TN58NS4T51单板进行中继。 TN15LSCT61/TN17LSCT61单板的波分侧信号可通过其他TN57NS4T61/TN58NS4T61单板进行中继。 | ||
| ALS功能 | 当接入非OTN业务时客户侧支持。 | ||
| 测试帧功能 | 仅客户侧接入100GE业务时支持。 | ||
| 时延测量 | TN14LSC/TN13LSC/TN15LSC/TN17LSC单板支持时延测量。可以测量两块OTU板之间ODU4层的双向时延，时延数据在网管上显示。 当客户侧接入OTU4业务时，不支持时延测量。 | ||
| IEEE 1588v2 | 不支持 | ||
| 物理层时钟 | 当客户侧接入100GE/OTU4时，支持同步以太透传，不支持同步以太处理。 | ||
| 光层ASON | 支持 | ||
| 电层ASON | 不支持 | ||
| 保护方式 |
说明： 当客户侧接入OTU4业务时，TN12LSC单板不支持客户侧1+1保护。 | ||
| 环回 | 客户侧 | 内环回 | 支持 |
| 外环回 | |||
| 波分侧 | 内环回 | 支持 | |
| 外环回 | |||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3ba | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.694.1 ITU-T G.8261 ITU-T G.8262 | ||
