OBU1单板属于光纤放大器类单板，完成光信号的放大功能。

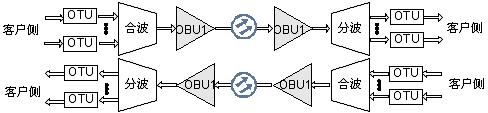

OBU101/OBU103/OBU104/OBU105单板在WDM系统中的应用如图1所示。
图1OBU101/OBU103/OBU104/OBU105单板在WDM系统中的应用

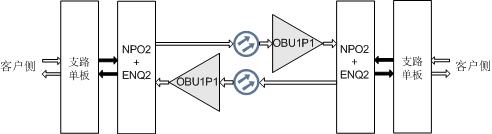

OBU1P1单板在WDM系统中的应用如图2所示。TN12OBU1P1单板只能和TN55NPO2/TN55NPO2E单板配合使用，并固定配置在接收端。
图2OBU1P1单板在WDM系统中的应用

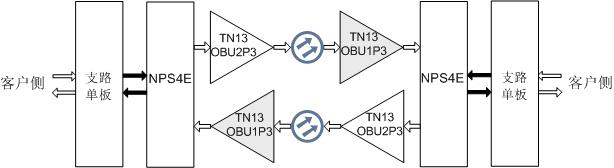

TN13OBU1P3单板在WDM系统中的应用如图3所示。TN13OBU1P3单板只能和NPS4E单板配合使用，并固定配置在接收端。
图3OBU1P3单板在WDM系统中的应用
说明：在ASON组网中，TN11OBU101/TN12OBU101/TN13OBU101/TN11OBU104/TN12OBU104/TN13OBU104不能作为入纤光放（OMS段发端）。
OBU1单板支持在线光性能监测、增益锁定技术、瞬态控制技术等功能和特性。
OBU1单板的具体功能和特性如表1所示。
表1OBU1单板功能和特性| 功能和特性 | 描述 |
|---|---|
| 基本功能 |
|
| 典型增益 | OBU101增益为20dB，OBU103增益为23dB，OBU104增益为17dB，OBU105增益为23dB，OBU1P3的增益为18dB。 说明： OBU1指标只提供OBU1单板的标称增益值。实际增益含有噪声，数值大于标称增益值。 |
| 在线光性能监测 | 提供在线监测光口，可以从该光口输出少量光信号至光谱分析仪或光谱分析板，在不中断业务的情况下，监测合波光信号的光谱和光性能。 |
| 增益锁定技术 | 单板内的EDFA具有增益锁定功能，增加或减少一路或几路通道或者某些通道光信号波动时，不影响其它通道的信号增益。 |
| 工作模式 | 支持增益锁定模式和功率锁定模式。
|
| 瞬态控制技术 | 单板内的EDFA具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动实现平滑的升级扩容。 |
| 性能监视与告警监测 |
|
| 光层ASON | 除TN13OBU1P3外其他OBU1单板：支持 TN13OBU1P3：不支持 说明： TN11OBU1不支持“SOM均衡”的光层单波调测方式。 |
单板指标包含光接口指标、单板尺寸、重量和功耗。
光接口指标
表1OBU101/OBU103/OBU104/OBU105单板光接口指标
| 项目 | 单位 | 指标 | ||||
|---|---|---|---|---|---|---|
| OBU101 | OBU103 | OBU104 | OBU105 | |||
| 工作波长范围 | nm | 1529～1561 | 1529～1561 | 1529～1561 | 1529～1561 | |
| 总输入功率范围 | dBm | -32～-4 | -32～-3 | -32～-1 | -24～0 | |
| 单通道输入功率范围 | 40通道 | dBm | -32～-20 | -32～-19 | -32～-17 | -24～-16 |
| 80通道 | -32～-23 | -32～-22 | -32～-20 | -24～-19 | ||
| 标称单波输入光功率 | 40通道 | dBm | -20 | -19 | -17 | -16 |
| 80通道 | -23 | -22 | -20 | -19 | ||
| 标称单波输出光功率 | 40通道 | dBm | 0 | 4 | 0 | 7 |
| 80通道 | -3 | 1 | -3 | 4 | ||
| 噪声指数（NF） | dB | ≤5.5 | ≤6.0 | ≤5.5 | ≤7.0 | |
| 标称增益 | dB | 20 | 23 | 17 | 23 | |
| 通道增加/移去的增益响应时间 | ms | <10 | <10 | <10 | <10 | |
| 通道增益 | dB | 20±1.5 | 23±1.5 | 17±1.5 | 23±1.5 | |
| 增益平坦度 | dB | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | |
| 输入反射系数 | dB | <-40 | <-40 | <-40 | <-40 | |
| 输出反射系数 | dB | <-40 | <-40 | <-40 | <-40 | |
| 泵浦在输入的泄漏 | dBm | <-30 | <-30 | <-30 | <-30 | |
| 输入可容忍的最大反射系数 | dB | -27 | -27 | -27 | -27 | |
| 输出可容忍的最大反射系数 | dB | -27 | -27 | -27 | -27 | |
| 最大总输出功率 | dBm | 16 | 20 | 16 | 23 | |
| 多通道斜度 | dB/dB | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 | |
| 偏振相关损耗 | dB | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | |
| VI-VOa | 固有插损 | dB | ≤1.5 | |||
| 衰减动态范围 | dB | 20 | ||||
| 调节精度a | dB | 1 | ||||
| a: 只有TN12OBU1/TN13OBU1支持。 说明： TN11OBU1/TN12OBU1单板支持±2.5dB的外延增益，但影响增益平坦度仅限短期使用。 | ||||||
表2OBU1P1单板光接口指标
| 项目 | 单位 | 指标 | |
|---|---|---|---|
| 工作波长范围 | nm | 1529～1561 | |
| VI光口总输入功率范围 | dBm | -30～7 | |
| 输入反射系数 | dB | <-40 | |
| 输出反射系数 | dB | <-40 | |
| 泵浦在输入的泄漏 | dBm | <-30 | |
| 输入可容忍的最大反射系数 | dB | -27 | |
| 输出可容忍的最大反射系数 | dB | -27 | |
| 最大总输出功率 | dBm | 9 | |
| 多通道斜度 | dB/dB | ≤2.0 | |
| 偏振相关损耗 | dB | ≤0.5 | |
表3OBU1P3单板光接口指标
| 项目 | 单位 | 指标 | |
|---|---|---|---|
| 工作波长范围 | nm | 1529～1561 | |
| 总输入功率范围 | dBm | -32～-3.5 | |
| 噪声指数（NF） | dB | ≤6.0 | |
| 标称增益 | dB | 18 | |
| 通道增加/移去的增益响应时间 | ms | <10 | |
| 通道增益 | dB | 18±1.5 | |
| 增益平坦度 | dB | ≤2.0 | |
| 输入反射系数 | dB | <-40 | |
| 输出反射系数 | dB | <-40 | |
| 泵浦在输入的泄漏 | dBm | <-30 | |
| 输入可容忍的最大反射系数 | dB | -27 | |
| 输出可容忍的最大反射系数 | dB | -27 | |
| 最大总输出功率 | dBm | 14.5 | |
| 多通道斜度 | dB/dB | ≤2.0 | |
| 偏振相关损耗 | dB | ≤0.5 | |
| VI-VO | 固有插损 | dB | ≤1.5 |
| 衰减动态范围 | dB | 20 | |
| 调节精度 | dB | 1 | |
机械参数
功耗- 面板尺寸：25.4 mm （宽） x 220 mm （深） x 264.6 mm（高）
- 重量：
- TN11OBU1: 1.3 kg
- TN12OBU1: 1.1 kg
- TN13OBU1: 1.1 kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TN11OBU101 | 11.0 | 13.0 |
| TN11OBU103 | 13.0 | 15.0 |
| TN11OBU104 | 12.0 | 14.0 |
| TN12OBU101 | 10.0 | 11.0 |
| TN12OBU103 | 11.0 | 12.0 |
| TN12OBU104 | 10.0 | 12.0 |
| TN12OBU1P1 | 10.0 | 11.0 |
| TN13OBU101 | 8.5 | 10 |
| TN13OBU103 | 9 | 11 |
| TN13OBU104 | 8 | 9.5 |
| TN13OBU105 | 12.5 | 15.5 |
| TN13OBU1P3 | 9 | 11 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
