Optix OSN8800 TN13OAU 光放大板

OAU1单板属于光纤放大器类单板，完成光信号的放大功能，可用于发送端和接收端。

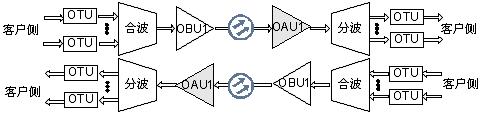

OAU1单板在WDM系统中的应用如图1所示。

图1OAU1单板在WDM系统中的应用


OSN8800 TN13OAU功能和特性

OAU1单板支持增益调节、在线光性能监测、增益锁定技术、瞬态控制技术等功能和特性。

OAU1单板的具体功能和特性如表1所示。

表1OAU1单板功能和特性
功能和特性描述
基本功能
  • 可放大C波段的输入光信号，总波长范围覆盖1529nm～1561nm。
  • 可以支持系统实现不同跨段的无电中继传输。
增益调节
OAU1单板根据输入光功率调节增益，实现以下整体增益范围内的连续可调：
  • OAU100：16dB～25.5dB
  • OAU101/OAU102：20dB～31dB
  • OAU103：24dB～36dB
  • OAU105：23dB～34dB
  • OAU106：16dB～23dB
  • OAU107：19dB～27dB，支持最大总输出功率可调。
说明：

OAU1指标只提供OAU1单板的标称增益值，实际检测值与标称增益值有差异。

在线光性能监测

提供在线监测光口，可以从该光口输出少量光信号至光谱分析仪或光谱分析板，在不中断业务的情况下，监测合波光信号的光谱和光性能。

增益锁定技术单板内的EDFA具有增益锁定功能，增加或减少一路或几路通道或者某些通道光信号波动时，不影响其它通道的信号增益。
工作模式支持增益锁定模式和功率锁定模式。
  • 增益锁定模式，EDFA增益可调，并支持实际增益的查询。默认使用增益锁定模式。
  • 功率锁定模式，应用于Dummy Light场景，则需要设置输出光功率锁定。
瞬态控制技术单板内的EDFA具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动实现平滑的升级扩容。
性能监视与告警监测
  • 对光功率的检测和上报
  • 提供泵浦激光器的温度控制
  • 提供泵浦驱动电流、背光电流、制冷电流、泵浦激光器温度的检测和单板环境温度的检测
光层ASON支持
说明：
TN11OAU1不支持“SOM均衡”的光层单波调测方式。
OSN8800 TN13OAU技术指标

单板指标包含光接口指标、单板尺寸、重量和功耗。

光接口指标
表1TN12OAU100单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB162225.5
总输入功率范围dBm-20～2-26～-4-32～-7.5
单通道输入功率范围40通道dBm-32～-14-32～-20-32～-23.5
80通道dBm-32～-17-32～-23-32～-26.5
标称单波输入光功率40通道dBm-14-20-23.5
80通道dBm-17-23-26.5
标称单波输出光功率40通道dBm222
80通道dBm-1-1-1
噪声指数（NF）adB≤8≤5.5≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB16～25.5
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm181818
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VO固有插损dB≤1.5
衰减动态范围dB20
调节精度dB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。
说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表2TN11OAU101/TN12OAU101/TN13OAU101单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB202631
总输入功率范围dBm-32～0-32～-6-32～-11
单通道输入功率范围40通道dBm-32～-16-32～-22-32～-27
80通道dBm-32～-19-32～-25-32～-30
标称单波输入光功率40通道dBm-16-22-27
80通道dBm-19-25-30
标称单波输出光功率40通道dBm444
80通道dBm111
噪声指数（NF）adB

≤8.5（TN11OAU101、TN12OAU101）

≤7.5（TN13OAU101）

≤5.5≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB20～31
增益平坦度dB≤2.0≤2.0≤2.0
多通道增益斜度dB/dB≤2.0≤2.0≤2.0
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm202020
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VOb固有插损dB≤1.5
衰减动态范围dB20
调节精度bdB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。

b: 只有TN12OAU1和TN13OAU1支持。

说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表3TN11OAU102/TN12OAU102单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB202631
总输入功率范围dBm-32～-3-32～-9-32～-14
单通道输入功率范围40通道dBm-32～-19-32～-25-32～-30
80通道dBm-32～-22-32～-28-32
标称单波输入光功率40通道dBm-19-25-30
80通道dBm-22-28-32
标称单波输出光功率40通道dBm111
80通道dBm-2-2-2
噪声指数（NF）adB≤7.5≤5.5≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB20～31
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm171717
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VOb固有插损dB≤1.5
衰减动态范围dB20
调节精度bdB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。

b: 只有TN12OAU1支持。

说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表4TN11OAU103/TN12OAU103/TN13OAU103单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB242936
总输入功率范围dBm-32～-4-32～-9-32～-16
单通道输入功率范围40通道dBm-32～-20-32～-25-32
80通道dBm-32～-23-32～-28-32
标称单波输入光功率40通道dBm-20-25-32
80通道dBm-23-28-32
标称单波输出光功率40通道dBm444
80通道dBm111
噪声指数（NF）adB

≤7.5（TN11OAU103、TN12OAU103）

≤6.5（TN13OAU103）

≤5.5≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB24～36
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm202020
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VOb固有插损dB≤1.5
衰减动态范围dB20
调节精度bdB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。

b:只有TN12OAU1和TN13OAU1支持。

说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表5TN11OAU105/TN12OAU105/TN13OAU105单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB233034
总输入功率范围dBm-32～0-32～-7-32～-11
单通道输入功率范围40通道dBm-32～-16-32～-23-32～-27
80通道dBm-32～-19-32～-26-32～-30
标称单波输入光功率40通道dBm-16-23-27
80通道dBm-19-26-30
标称单波输出光功率40通道dBm777
80通道dBm444
噪声指数（NF）adB<8.5<6<6
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB23～34
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm232323
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VOb固有插损dB≤1.5
衰减动态范围dB20
调节精度bdB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。

b: 只有TN12OAU1和TN13OAU1支持。

说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表6TN13OAU106单板光接口指标
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB161923
总输入功率范围dBm-24～4-24～1-24～-3
单通道输入功率范围40通道dBm-24～-12-24～-15-24～-19
80通道dBm-24～-15-24～-18-24～-22
标称单波输入光功率40通道dBm-12-15-19
80通道dBm-15-18-22
标称单波输出光功率40通道dBm444
80通道dBm111
噪声指数（NF）adB≤7≤6≤5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB16～23
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm202020
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VO固有插损dB≤1.5
衰减动态范围dB20
调节精度dB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。
说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表7TN13OAU107单板光接口指标（最大总输出功率23dBm）
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB192227
总输入功率范围dBm-25～4-25～1-25～-4
单通道输入功率范围40通道dBm-25～-12-25～-15-25～-20
80通道dBm-25～-15-25～-18-25～-23
标称单波输入光功率40通道dBm-12-15-20
80通道dBm-15-18-23
标称单波输出光功率40通道dBm777
80通道dBm444
噪声指数（NF）adB≤7.5≤6≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB19～27
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm232323
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VO固有插损dB≤1.5
衰减动态范围dB20
调节精度dB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。
说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表8TN13OAU107单板光接口指标（最大总输出功率22dBm）
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB192227
总输入功率范围dBm-25～3-25～0-25～-5
单通道输入功率范围40通道dBm-25～-13-25～-16-25～-21
80通道dBm-25～-16-25～-19-25～-24
标称单波输入光功率40通道dBm-13-16-21
80通道dBm-16-19-24
标称单波输出光功率40通道dBm666
80通道dBm333
噪声指数（NF）adB≤7.5≤6≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB19～27
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm222222
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VO固有插损dB≤1.5
衰减动态范围dB20
调节精度dB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。
说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

表9TN13OAU107单板光接口指标（最大总输出功率21dBm）
项目单位指标
工作波长范围nm1529～15611529～15611529～1561
标称增益dB192227
总输入功率范围dBm-25～2-25～-1-25～-6
单通道输入功率范围40通道dBm-25～-14-25～-17-25～-22
80通道dBm-25～-17-25～-20-25
标称单波输入光功率40通道dBm-14-17-22
80通道dBm-17-20-25
标称单波输出光功率40通道dBm555
80通道dBm222
噪声指数（NF）adB≤7.5≤6≤5.5
通道增加/移去的增益响应时间ms<10<10<10
通道增益dB19～27
增益平坦度dB≤2≤2≤2
多通道增益斜度dB/dB≤2≤2≤2
输入反射系数dB<-40<-40<-40
输出反射系数dB<-40<-40<-40
泵浦在输入端的泄漏dBm<-30<-30<-30
输入可容忍的最大反射系数dB-27-27-27
输出可容忍的最大反射系数dB-27-27-27
最大总输出功率dBm212121
偏振相关损耗dB≤0.5≤0.5≤0.5
VI-VO固有插损dB≤1.5
衰减动态范围dB20
调节精度dB1
a：增益连续可调，不同增益条件下噪声系数不同，上面只给出典型增益的噪声。
说明：

单板支持±2.5dB的外延增益，但影响增益平坦度，仅限短期使用。

机械参数
  • 面板尺寸：
    • TN11OAU1/TN12OAU1：50.8 mm （宽） x 220 mm （深） x 264.6 mm （高）
    • TN13OAU1：25.4 mm （宽） x 220 mm （深） x 264.6 mm （高）
  • 重量：
    • TN11OAU1/TN12OAU1：1.8 kg
    • TN13OAU1：1.6 kg
功耗
单板名称单板典型功耗（W）单板最大功耗a（W）
TN11OAU10118.024.0
TN11OAU10214.018.0
TN11OAU10318.024.0
TN11OAU10522.029.0
TN12OAU10011.014.0
TN12OAU10112.015.0
TN12OAU10210.013.0
TN12OAU10312.015.0
TN12OAU10515.021.0
TN13OAU10112.015.0
TN13OAU10312.015.0
TN13OAU10515.021.0
TN13OAU10612.015.0
TN13OAU10715.021.0
a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。
