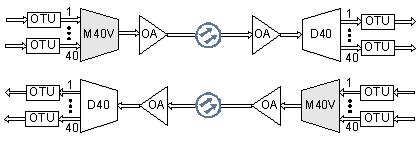

M40V单板在WDM系统中的应用如图1所示。
图1M40V单板在WDM系统中的应用
M40V单板支持复用、在线光功率监测、告警与性能监测、光功率调节等功能和特性。
M40V单板的具体功能和特性如表1所示。
表1M40V单板功能和特性
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 实现将最多40路单波长光信号复用进1路合波光信号，并且可以调节各通道的输入光功率。
|
| 在线光功率监测 | 提供在线监测光口，可以从该光口输出少量光信号至光谱分析仪或光谱分析板，在不中断业务的情况下，监测合波光信号的光谱和光性能。 |
| 告警与性能监测 | 提供光功率检测功能和单板告警及性能事件上报功能。 |
| 光功率调节功能 | 对合波前各个单波长的光信号提供光功率调节功能。 说明： TN13M40V单板仅当配合光功率智能均衡系统软件License时，才支持光功率调节功能。若无光功率智能均衡系统软件License，TN13M40V单板仅能作为M40单板使用。 |
| 光层ASON | 支持 |
单板指标包含光接口指标、单板尺寸、重量和功耗。
光接口指标
表1M40V单板光接口指标
| 项目 | 单位 | 指标 |
|---|---|---|
| 通道间隔 | GHz | 100 |
| 插入损耗 | dB | ≤8a |
| 反射系数 | dB | <-40 |
| 工作波长范围 | nm | 1529～1561 |
| 相邻通道隔离度 | dB | >22 |
| 非相邻通道隔离度 | dB | >25 |
| 衰减范围 | dB | 0～15 |
| 衰减精度 | dB | ≤1（0～10dB） |
| dB | ≤1.5（>10dB） | |
| 偏振相关损耗 | dB | ≤0.5 |
| 各通道插入损耗最大差异 | dB | ≤3a |
| a：VOA值设置为0dB衰减时，含MUX与VOA固有插损。 说明： TN13M40V仅当配合光功率智能均衡系统软件License时，支持内置VOA功能。若无光功率智能均衡系统软件License，TN13M40V单板仅能作为M40单板使用。 | ||
机械参数
功耗- 面板尺寸：
- TN11M40V：76.2 mm （宽） x 220 mm （深） x 264.6 mm （高）
- TN12M40V：50.8 mm （宽） x 220 mm （深） x 264.6 mm （高）
- TN13M40V：50.8 mm （宽） x 220 mm （深） x 264.6 mm （高）
- 重量：
- TN11M40V：2.3kg
- TN12M40V：2.3kg
- TN13M40V：2.3kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TN11M40V | 20.0 | 25.0 |
| TN12M40V | 16.0 | 26.0 |
| TN13M40V | 16.0 | 26.0 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
