M40单板属于光合波类单板，实现将最多40路符合WDM系统要求的标准波长光信号复用入1路合波信号。

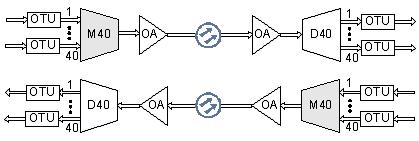

M40单板在WDM系统中的应用如图1所示。
图1M40单板在WDM系统中的应用
M40单板支持复用、在线光功率监测、告警与性能监测等功能和特性。
M40单板的具体功能和特性如表1所示。
表1M40单板功能和特性| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 实现将最多40路单波长的光信号复用进1路合波信号。
|
| 在线光功率监测 | 提供在线监测光口，可以从该光口输出少量光信号至光谱分析仪或光谱分析板，在不中断业务的情况下，监测合波光信号的光谱和光性能。 |
| 告警与性能监测 | 提供光功率检测功能和单板告警及性能事件上报功能。 |
| 光层ASON | 支持 |
单板指标包含光接口指标、单板尺寸、重量和功耗。
光接口指标
表1M40单板光接口指标
| 项目 | 单位 | 指标 |
|---|---|---|
| 通道间隔 | GHz | 100 |
| 插入损耗 | dB | ≤6.5 |
| 反射系数 | dB | <-40 |
| 工作波长范围 | nm | 1529～1561 |
| 相邻通道隔离度 | dB | >22 |
| 非相邻通道隔离度 | dB | >25 |
| 偏振相关损耗 | dB | ≤0.5 |
| 温度特性 | nm/℃ | ≤0.002 |
| 各通道插入损耗最大差异 | dB | ≤3 |
机械参数
功耗- 面板尺寸：
- TN11M40：76.2 mm （宽） x 220 mm （深） x 264.6 mm （高）
- TN12M40：50.8 mm （宽） x 220 mm （深） x 264.6 mm （高）
- 重量：
- TN11M40：2.2kg
- TN12M40：2.0kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TN11M40 | 10.0 | 13.0 |
| TN12M40 | 10.0 | 13.0 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
