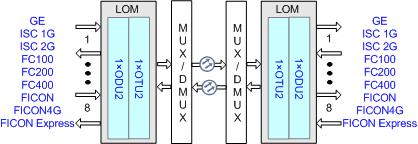

LOM单板在WDM系统中的应用如图1。
说明：对于GE、FC100、FICON、ISC 1G业务，客户侧8对光口都可用。
对于FICONExpress、FC200、ISC 2G业务，客户侧“RX1”/“TX1”、“RX3”/“TX3”、“RX5”/“TX5”、“RX7”/“TX7”光口可用。
对于FC400、FICON4G业务，客户侧“RX1”/“TX1”、“RX5”/“TX5”光口可用。
客户侧8对光口输入的业务速率总和不能大于10Gbit/s。
客户侧光口分为“RX1”/“TX1”～“RX4”/“TX4”和“RX5”/“TX5”～“RX8”/“TX8”两组，每组光口输入的业务速率总和不能大于5Gbit/s。
LOM单板支持光波长可调、OTN接口、ESC等功能和特性。
LOM单板的具体功能和特性如表1所示。
表1LOM单板功能和特性| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | LOM支持信号的转换：
| ||
| 客户侧业务类型 | GE：以太网业务，速率为1.25Gbit/s。支持GE光信号或电信号。 FC100：SAN业务，速率为1.06Gbit/s FC200：SAN业务，速率为2.12Gbit/s FC400：SAN业务，速率为4.25Gbit/s FICON：SAN业务，速率为1.06Gbit/s FICON Express：SAN业务，速率为2.12Gbit/s FICON4G：SAN业务，速率为4.25Gbit/s ISC 1G：SAN业务，速率为1.06Gbit/s ISC 2G：SAN业务，速率为2.12Gbit/s 说明： LOM单板同时支持GE电信号和GE光信号。当接入GE电信号时，为方便走纤，推荐最多配置2个电模块。 | ||
| OTN功能 |
| ||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||
| ESC功能 | 支持 | ||
| PRBS功能 | 波分侧支持PRBS功能 | ||
| LPT功能 | 仅当客户侧业务类型为GE时支持LPT功能。 | ||
| 纠错编码 | TN11LOM:
TN12LOM:
说明： 采用不同纠错编码的单板不能对接。 | ||
| 性能监视与告警监测 |
| ||
| 中继板 |
| ||
| ALS功能 | 客户侧支持。 | ||
| 测试帧功能 | 当客户侧接入GE时支持。 | ||
| 时延测量 | 不支持 | ||
| 光层ASON | TN12LOM支持 | ||
| 电层ASON | 不支持 | ||
| 保护方式 |
| ||
| 以太网业务映射模式 | 支持将GE业务封装为GE(GFP-F)（网管上显示为GE）模式和GE(GFP-T)模式。 | ||
| 以太网端口工作模式 | GE(GFP-F)：1000M全双工，自协商 | ||
| IEEE 1588v2 | 不支持 | ||
| 物理层时钟 | 不支持 | ||
| 端口MTU | 1518～9600bytes，即支持最大9600字节的Jumbo帧。 | ||
| 环回 | 波分侧 | 内环回 | 支持 |
| 外环回 | 支持 | ||
| 客户侧 | 内环回 | 支持 | |
| 外环回 | 支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3z NCITS FIBRE CHANNEL PHYSICAL INTERFACES (FC-PI) NCITS FIBRE CHANNEL LINK SERVICES (FC-LS) NCITS FIBRE CHANNEL FRAMING AND SIGNALING-2(FC-FS-2) NCITS FIBRE CHANNEL BACKBONE-3 (FC-BB-3) NCITS FIBRE CHANNEL SWITCH FABRIC-3 (FC-SW-3) NCITS FIBRE CHANNEL - PHYSICAL AND SIGNALINGINTERFACE (FC-PH) NCITS FIBRE CHANNEL SINGLE-BYTE COMMAND CODESETS-2 MAPPING PROTOCOL (FC-SB-2) | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841ITU-T G.8201 ITU-T G.694.1 | ||
