TN12LOG单板属于光波长转换类单板，应用于实现8路GE业务光信号和符合WDM系统要求的标准波长的OTU2光信号之间的相互转换。

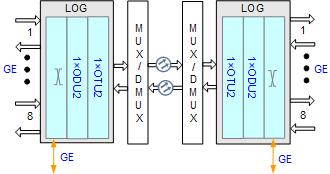

TN11LOG单板在WDM系统中的应用如图1所示。
图1LOG单板在WDM系统中的应用
 | OptiX OSN 6800子架: 与对偶板或交叉板之间的业务信号 OptiX OSN 3800子架:与mesh组的其他单板之间的业务信号 |
LOG单板支持光波长转换、电层交叉、OTN接口、ESC等功能和特性。
LOG单板的具体功能和特性如表1所示。
表1LOG单板功能和特性| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | LOG支持信号的转换：8 xGE1 x OTU2 | ||
| 客户侧业务类型 | GE：以太网业务，速率为1.25Gbit/s 说明： TN12LOG单板同时支持GE电信号和GE光信号。当接入GE电信号时，为方便走纤，推荐最多配置2个电模块。 | ||
| 交叉能力 |
| ||
| OTN功能 |
| ||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||
| ESC功能 | 支持 | ||
| PRBS功能 | 波分侧支持PRBS功能 | ||
| LPT功能 | 支持 | ||
| 纠错编码 | TN11LOG:
TN12LOG:
说明： 采用不同纠错编码的单板不能对接。 | ||
| 性能监视与告警监测 |
| ||
| 中继板 |
| ||
| ALS功能 | 客户侧支持。 | ||
| 测试帧功能 | 支持 | ||
| 时延测量 | 不支持 | ||
| 光层ASON | TN12LOG支持。 | ||
| 电层ASON | 不支持 | ||
| 保护方式 |
说明： OptiX OSN 8800仅支持客户侧1+1保护，板内1+1保护和光波长共享保护。 | ||
| 以太网业务映射模式 | 支持GE业务的GE(GFP-F)(网管上显示为GE)和GE(GFP-T)封装。 | ||
| 以太网端口工作模式 | GE(GFP-F): 1000M全双工，自协商模式。 | ||
| 端口MTU | 1518～9600字节，即支持最大9600字节的Jumbo帧。 | ||
| 环回 | 波分侧 | 内环回 | 支持 |
| 外环回 | 支持 | ||
| 客户侧 | 内环回 | 支持 | |
| 外环回 | 支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3z | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.694.1 | ||
