OSN1800V TNF8SL64D 2路STM-64业务处理板,实现2路STM-64光信号的接收和发送,完成STM-64信号的光电转换、开销字节的提取和插入处理,并上报线路上产生的告警。单板由光电转换模块、开销处理单元、逻辑控制单元和时钟单元组成。TFN8SL64D单板需占用1个槽位。单板支持灰光接口:I-64.1、S-64.2b、P1L1-2D2,彩光接口:DWDM(STM-64,40km),支持STM-64信号的段开销的处理。提供丰富的告警和性能事件,便于设备的管理和维护。支持2路SDH线路时钟。支持SNCTP保护。支持二纤双向复用段环保护。支持线性复用段保护。支持SNCP保护。支持FPGA的在线加载功能。TNF8SL64D支持热插拔。

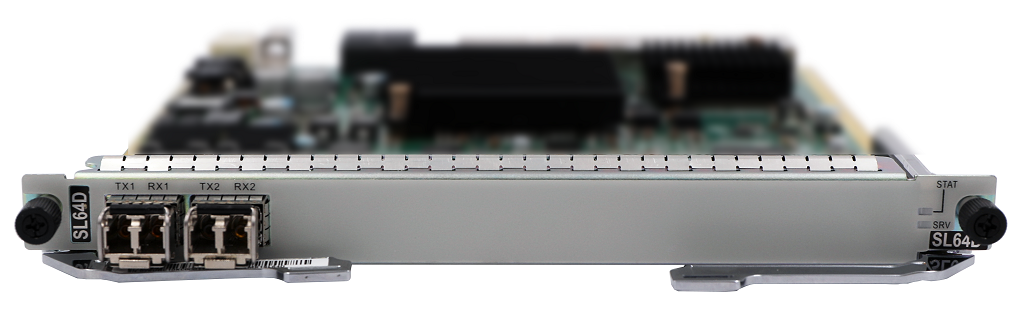

OSN1800V TNF8SL64D单板外观
OSN1800V TNF8SL64D单板替代关系
原单板 | 替代单板 | 替代说明 |
---|---|---|
TNF5SL64D | TNF8SL64D | TNF8SL64D可以替代TNF5SL64D使用,主机软件需升级到V100R019C10SPC300及以上版本。替代后的单板仅具有被替代的TNF5SL64D功能。 说明:
|
指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
---|---|---|---|---|
STAT | 单板硬件状态灯 | 绿色 | 常亮 | 单板工作正常 |
绿色 | 闪烁 | 单板处于维护状态 | ||
红色 | 常亮 | 单板有硬件故障 | ||
黄色 | 常亮 | 有次要告警 | ||
— | 灭 |
| ||
SRV | 业务状态指示灯 | 绿色 | 常亮 | 系统/业务工作正常 |
红色 | 常亮 | 系统/业务有紧急或主要告警 | ||
黄色 | 常亮 | 系统/业务有次要或远端告警 | ||
— | 灭 | 系统没有电源输入或没有配置业务 | ||
LOSn | 告警指示灯 | 红色 | 常亮 | 单板上的光接口上报R_LOS告警 |
红色 | 闪烁:每1秒闪烁3次 | 单板上的光接口收光过强 | ||
红色 | 闪烁:每1秒闪烁1次 | 单板上的光接口收光过弱 | ||
红色 | 闪烁:每3秒闪烁1次 | 单板上的光接口光口收到MS_RDI告警 | ||
— | 灭 |
|
OSN1800V TNF8SL64D接口说明
接口丝印 | 连接器类型 | 网管接口序号 | 用途 | 对应线缆 |
---|---|---|---|---|
TX1/RX1~TX2/RX2 | LC | 1~2 | 发送/接收客户侧设备的业务信号。 | LC/PC型光纤连接器 |
功能和特性 | 描述 |
---|---|
基本功能 | 接收和发送2路STM-64光信号。 |
接口规格 |
|
业务处理 | 支持VC-12/VC-3/VC-4业务以及VC-4-4c/VC-4-16c/VC-4-64c级联业务。 |
ALS | 支持(符合ITU-T G.664标准) |
DCN | 支持带外DCN。 |
开销处理 |
|
指针处理 | 支持AU指针处理。 |
告警和性能 | 提供丰富的告警和性能事件,便于设备的管理和维护。 |
保护方式 |
|
过温保护 | 当单板工作温度过高,超过了温度门限,并且已经影响业务后,单板会自动复位关键芯片,避免单板损坏。 |
线路时钟源 | 支持2路SDH线路时钟。 |
维护特性 |
|
SDH ASON | 支持。 |
2M ASON | 支持。 |
