OSN1800V TNW1SL64S/TNF8SL64S是1路STM-64线路单板。SL64S实现1路STM-64光信号的接收和发送,完成STM-64信号的光电转换、开销字节的提取和插入处理,并上报线路上产生的告警。SL64S单板需占用1个槽位。提供I-64.1、I-64.1b、S-64.2b、P1L1-2D2标准光接口,其中I-64.1、I-64.1b、S-64.2b光接口特性.支持CWDM彩色光接口,CWDM光接口支持70km传输距离。支持DWDM彩色光接口,DWDM光接口支持40km和80km传输距离。TNW1SL64S/TNF8SL64S单板可插放槽位产品可插放槽位1800V机盒Slot1-Slot14槽位

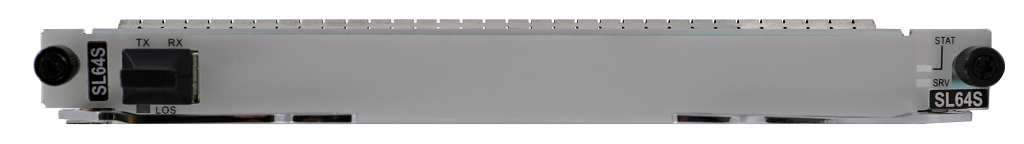

OSN1800V TNF8SL64S单板外观。

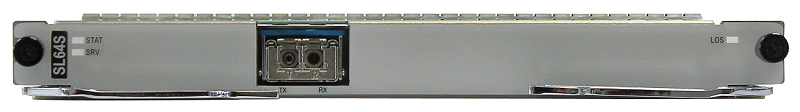

OSN1800V TNW1SL64S单板外观
TNW1SL64S/TNF8SL64S单板的具体功能和特性。
功能和特性 | 描述 |
---|---|
基本功能 | 接收和发送1路STM-64光信号。 |
光接口规格 |
|
光模块规格 |
|
DCN | 支持带外DCN。 |
业务处理 | 支持VC-12/VC-3/VC-4业务以及VC-4-4c/VC-4-16c/VC-4-64c级联业务。 |
开销处理 |
|
指针处理 | AU指针处理。 |
告警和性能 | 提供丰富的告警和性能事件,便于设备的管理和维护。 |
保护方式 |
|
线路时钟源 | 支持1路SDH线路时钟。 |
维护特性 |
|
SDH ASON | 支持。 |
2M ASON↵ | 支持。 |
OSN1800V TNW1SL64S/TNF8SL64S单板指示灯说明
指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
---|---|---|---|---|
STAT | 单板硬件状态灯 | 绿色 | 常亮 | 单板工作正常 |
绿色 | 闪烁 | 单板处于维护状态 | ||
红色 | 常亮 | 单板有硬件故障 | ||
黄色 | 常亮 | 有次要告警 | ||
— | 灭 |
| ||
SRV | 业务状态指示灯 | 绿色 | 常亮 | 系统/业务工作正常 |
红色 | 常亮 | 系统/业务有紧急或主要告警 | ||
黄色 | 常亮 | 系统/业务有次要或远端告警 | ||
— | 灭 | 系统没有电源输入或没有配置业务 | ||
LOSn | 告警指示灯 | 红色 | 常亮 | 单板上的光接口上报R_LOS告警 |
红色 | 闪烁:每1秒闪烁3次 | 单板上的光接口收光过强 | ||
红色 | 闪烁:每1秒闪烁1次 | 单板上的光接口收光过弱 | ||
红色 | 闪烁:每3秒闪烁1次 | 单板上的光接口光口收到MS_RDI告警 | ||
— | 灭 |
|
OSN1800V TNW1SL64S/TNF8SL64S XFP-10G-1550nm-SMF-80km 指标
项目 | 单位 | 指标值 |
---|---|---|
支持光口类型 | XFP-10G-1550nm-SMF-80km | |
光线路码型 | - | NRZ |
光源类型 | - | SLM |
传输目标距离 | km | 80 |
发送机在S点的特性 | ||
工作波长范围 | nm | 1530~1565 |
最大平均发送功率 | dBm | 4 |
最小平均发送功率 | dBm | 0 |
最小消光比 | dB | 9 |
最大-20dB谱宽 | nm | NA |
最小边模抑制比 | dB | 30 |
眼图模框 | - | 符合ITU-T G.959.1建议模板 |
接收机在R点的特性 | ||
接收机类型 | - | APD |
接收信号波长范围 | nm | 1270~1600 |
接收灵敏度 | dBm | -24 |
最小过载点 | dBm | -7 |
最大反射系数 | dB | NA |
