OSN1800II产品规格(1800 II增强型)
指标 | 描述 | |
---|---|---|

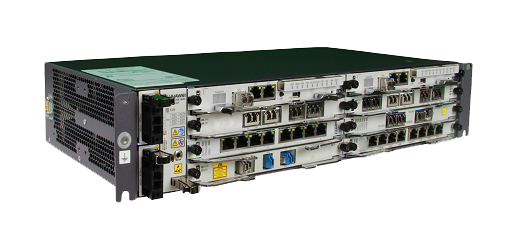

产品外观 |
| |
外形尺寸(mm) | 442(宽)x 220(深)x 88(高)(不含挂耳) | |
重量(空机盒) | 3.6kg | |
安装方式 |
| |
可插放业务板的槽位数 |
| |
光层交叉能力 | 1~9维ROADM | |
电层交换容量 | OTN |
|
分组 |
| |
TDM | 50Gbit/s高阶容量,20Gbit/s低阶容量 | |
最大波数 | DWDM | 80波DWDM系统 |
CWDM | 8波CWDM系统 | |
中心波长范围 | DWDM:1529.16nm~1560.61nm(C Band,ITU-T G.694.1) CWDM:1471nm~1611nm(S+C+L Band,ITU-T G.694.2) | |
支持的业务类型 | SDH/SONET业务、PDH业务、OTN业务、以太网业务、PCM业务、CPRI业务、OBSAI业务、SAN业务、视频及其他 | |
单通道最大速率 | 200Gbit/s | |
线路速率 | 2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s | |
每个OSN 1800网元管理FO810和CPE850的最大总数 | 50 说明: 具体数值需要根据网元上实际安装的C12X5&C15Xn单板以及与CPE850对接的单板数量计算。 | |
支持的可插拔光/电模块 |
| |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切 | |
网络级保护(OTN) | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT | |
网络级保护(分组) | Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、LMSP、分组SNCP、MRPS | |
网络级保护(TDM) |
| |
设备级保护 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
维护 |
| |
简易运维 | SOM智慧光管系统,智能光纤管理系统 | |
同步 |
| |
ASON | OTN网络:光层ASON(仅Z2UXCL支持) | |
供电 | 直流电源输入
交流电源输入
| |
设备运行环境 | 机盒温度 |
|
机盒相对湿度 |
| |
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 |
1800 II增强型产品亮点
MS-OTN产品形态,支持任意业务接入,统一传送
- 单子架支持最大200G OTN交叉容量、160G 分组交叉容量、50G SDH高阶交叉容量和20G SDH低阶交叉容量,支持ODUk(k=0、1、2、2e、3、4、C2、flex)全颗粒业务交叉和复用。
- 支持统一线路单板,支持OTN/SDH/PKT不同业务平面调度后的业务无缝共享线路传输带宽。
- 从低速率业务(如FE)到大带宽业务可全部封装到OTN帧格式中进行统一传送。
绿色易维,功耗低,易布放
- 2U高集成度设备典型功耗低,绿色节能,降低客户OPEX。
- 支持19英寸机柜和ETSI机柜,支持DC供电,易布放,环境适用性强。
- 符合ITU-T G.709建议的OTN带内管理。
优异的架构设计,可靠性高,数据无忧传送
- 提供多种网络级保护,全面保护业务。
- 提供设备级保护:电源保护、风扇冗余、主控交叉时钟板1+1保护。
