指标 | 描述 | |
---|---|---|

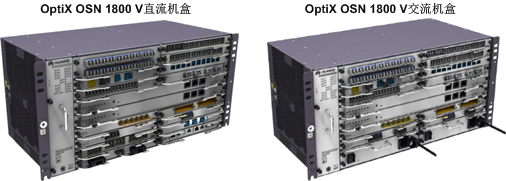

产品外观 |
| |
外形尺寸(mm) | 442(宽)x 220(深)x 221(高)(不含挂耳) | |
重量(空机盒) | 8.0kg | |
安装方式 |
| |
可插放业务板的槽位数 |
| |
光层交叉能力 | 1~9维ROADM | |
电层交换容量 | OTN | 700Gbit/s的OTN容量 |
分组 | 700Gbit/s的分组容量 | |
TDM | 280Gbit/s高阶容量,40Gbit/s低阶容量 | |
最大波数 | DWDM | 80波 |
CWDM | 8波 | |
中心波长范围 |
| |
支持的业务类型 | SDH/SONET业务、PDH业务、OTN业务、以太网业务、PCM业务、CPRI业务、OBSAI业务、SAN业务、视频及其他 | |
单通道最大速率 | 200Gbit/s | |
线路速率 | 2.5Gbit/s、10Gbit/s、50Gbit/s、100Gbit/s、200Gbit/s | |
每个OSN 1800网元管理FO810和CPE850的最大总数 | 50 说明: 具体数值需要根据网元上实际安装的C12X5&C15Xn单板以及与CPE850对接的单板数量计算。 | |
支持的可插拔光/电模块 |
| |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切、Mesh组网 | |
网络级保护(OTN) | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT | |
网络级保护(分组) | Tunnel APS、PW APS/FPS、MC-PW APS、MC-LAG、LPT、LAG、ERPS、MRPS、LMSP、分组SNCP | |
网络级保护(TDM) |
| |
设备级保护 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
维护 |
| |
简易运维 | SOM智慧光管系统,智能光纤管理系统 | |
同步 |
| |
ASON | OTN网络:电层ASON和光层ASON(仅Z系列交叉支持) OCS网络:SDH ASON (Z5UXCMS、Z5XCS) OCS网络:2M ASON(Z5UXCMS、Z5XCS) | |
标准工作电压 | 直流电源输入
交流电源输入
| |
设备运行环境 | 机盒温度 |
|
机盒相对湿度 |
| |
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 |
1800 V分组增强型产品亮点
MS-OTN产品形态,支持任意业务接入,5U设备超高集成度
- 单子架支持最大700G OTN容量、700G分组容量、280G SDH高阶和40G SDH低阶容量,支持ODUk(k=0、1、2、2e、3、4、C2、flex)全颗粒业务交叉和复用(其中ODU3颗粒仅新Z系列交叉支持),线路带宽利用率大大提升。
- 支持统一线路单板,支持OTN/SDH/PKT不同业务平面调度后的业务无缝共享线路传输带宽。
- 5U机盒支持最多15个业务槽位,超高集成度。
- 定位城域边缘节点,满足业务接入&汇聚组网,支持1.5M~100G速率全业务统一传输。
绿色易维,功耗低,易布放
- 设备典型功耗低,绿色节能,降低客户OPEX。
- 支持19英寸机柜和ETSI机柜,支持AC/DC供电,易布放,环境适用性强。
- 符合ITU-T G.709建议的OTN带内管理。
优异的架构设计,可靠性高,数据无忧传送
- 提供多种网络级保护,全面保护业务。
- 提供设备级保护:电源保护、风扇冗余、主控交叉时钟板1+1保护。
内置PCM特性,实现ALL-IN-ONE解决方案,满足行业客户低速率业务接入的需求。
- 减少不同类型设备的堆叠,简化网络层次。
- 统一传送平台,易于网络扩展和演进。
- 统一管理,故障定位简单。
1800 I/II紧凑型产品亮点
统一传送
- 从低速率业务(如FE)到大带宽业务可全部封装到OTN帧格式中进行统一传送。
长距传送
- OTN标准接口支持FEC,在传统CWDM上引入OTN后,最大可支持120公里(33dB)传送,远超过传统CWDM只支持80公里传送的限制。
- 配置EDFA,可支持170公里传送,满足城域传送的需求。
降低费用
- 业务处理与交换设备、网管和OSS系统集中配置在中心节点。
- 传送设备分散部署在无人机房,实现广覆盖。
- 符合ITU-T G.709建议的OTN带内管理。
- 使用统一网络管理系统,即可实现所有SDH、WDM/OTN设备统一管理,统一维护。
C+D混合组网
- 支持CWDM与DWDM混合组网,实现从CWDM系统平滑升级到DWDM系统。
绿色环保
- 创新的“All over WDM/OTN拉远”技术实现业务设备集中放置在大局点,通过拉远方式直接连接到用户端,从而可使末端节点数量减少30%~90%。
- 支持DC/AC供电,适用性强。
- 盒式设计,集成度高,方便任意地点的部署。
1800 II增强型产品亮点
MS-OTN产品形态,支持任意业务接入,统一传送
- 单子架支持最大200G OTN交叉容量、160G 分组交叉容量、50G SDH高阶交叉容量和20G SDH低阶交叉容量,支持ODUk(k=0、1、2、2e、3、4、C2、flex)全颗粒业务交叉和复用。
- 支持统一线路单板,支持OTN/SDH/PKT不同业务平面调度后的业务无缝共享线路传输带宽。
- 从低速率业务(如FE)到大带宽业务可全部封装到OTN帧格式中进行统一传送。
绿色易维,功耗低,易布放
- 2U高集成度设备典型功耗低,绿色节能,降低客户OPEX。
- 支持19英寸机柜和ETSI机柜,支持DC供电,易布放,环境适用性强。
- 符合ITU-T G.709建议的OTN带内管理。
优异的架构设计,可靠性高,数据无忧传送
- 提供多种网络级保护,全面保护业务。
- 提供设备级保护:电源保护、风扇冗余、主控交叉时钟板1+1保护。
