1. 主要功能
FA16 H601ATI板通过接入网半永久连接通道与对端H601ATI板连接，H601ATI板对E、M信令信号进行检测，当信令信号变化时，占用信道通过编码把信令发送到对端，对端H601ATI板检测接收到的信令编码后，控制本板对应的接口做相应的信号输出，平时接口占用信道资源。从而完成H601ATI板对信令信号和话路信号的透明传输。
介绍ATI（Analog Trunk Interface）单板的功能、原理、面板说明、对外接口、拨码开关、接口信号定义、单板参数。
ATI单板是2/4线E&M信令音频接口板，ATI单板与用户板槽位兼容，可提供6路2/4线E&M信令音频接口功能。

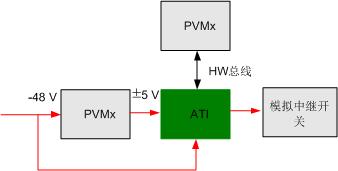

图1 ATI对外关系图
说明：
3.华为HONET FA16 H601ATI原理

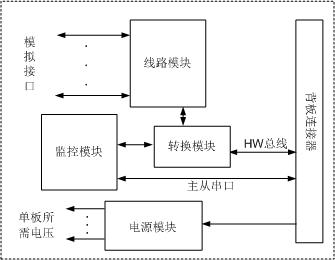

图2 ATI单板原理图
ATI的基本原理介绍如下：
- 监控模块对单板的运行状态进行监控，在单板运行异常时对单板进行复位操作，以及接收、发送E&M信令。
- 线路模块完成PCM（Pulse Code Modulation）编译码和滤波，发送以及识别直流信令和脉冲。
- 转换模块在HW中插入相应时隙、读取E&M信令，并实现交换网功能，完成动态占用两条HW中的任意一个时隙。
- 主从串口完成单板与主机之间的通信，将单板的状态、配置、告警等信息传递给主机。
- 电源模块为单板内各功能模块提供工作电源。
4.华为HONET FA16 H601ATI概述面板说明
表1 ATI面板及说明
 | ||
RUN：运行状态指示灯 说明： 屏蔽拉手条单板的RUN灯是绿色，非屏蔽拉手条单板的RUN灯是红色。 | ||
灯0.25s亮0.25灭周期闪烁 | 单板与主机通讯中断 | |
灯1s亮1s灭周期闪烁 | 单板工作正常 | |
灯常亮/灭 | 单板工作异常 | |
CH1～CH6：信道占用指示灯 | ||
闪烁 | 信道在接续状态 | |
常亮 | 信道接续完成，可以通话或已经在通话状态 | |
EM2：EM2中继接口指示灯 | ||
EM2/EM4/AT2三个灯同时亮 | ATI未配置业务 | |
EM2/EM4/AT2三个灯中仅EM2灯亮 | ATI配置成EM2中继接口 | |
EM4：EM4中继接口指示灯 | ||
保留，不可用。目前仅支持EM2模式。 | ||
AT2：AT2中继接口指示灯 | ||
保留，不可用。目前仅支持EM2模式。 | ||
5。华为HONET FA16 H601ATI对外接口
ATI接口分布在背板或相应的转接板上，接口说明如表2所示。
接口 | 功能 | 位置 | 连接说明 |
|---|---|---|---|
6路E&M接口 | 接入用户 | 背板（后维护机框） | 使用ATI中继电缆-后维护连接到配线架。 |
SLTF转接板（前维护机框） | 使用ATI中继电缆-前维护连接到配线架。 |
说明：
在ATI单板上，E&M信令线路的电阻是可配置的，可以配置成3200欧姆和5400欧姆。当跳线帽被插上时，表示电阻配置成3200欧姆，当跳线帽被拔下时，表示电阻配置成5400欧姆。在默认情况下，跳线帽是被拔下的。
6.华为HONET FA16 H601ATI拨码开关

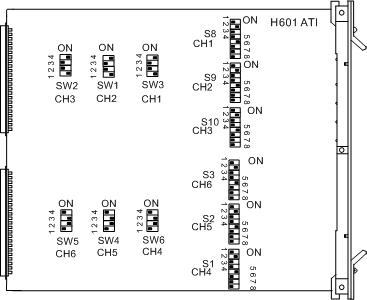

图3 ATI拨码开关示意图
ATI拨码开关设置说明如表3所示。
拨码开关 | 作用 | 含义 | 出厂设置 |
|---|---|---|---|
S8～S10，S1～S3 | 1～6路接口中继模式选择：
|
| Bell V类EM2接口 |
SW1～SW6 | 1～6路接口音频输入方式选择：
|
| 四线 |
