华为OSN3500 SS61COA单板有SS61、SS62和SSN1三个功能版本。61COA和N1COA采用EDFA光放大模块，62COA采用拉曼光放大模块,61COA支持光功率放大和前置放大功能，N1COA和62COA支持前置放大功能。SS61COA为盒式外置式光纤放大器，不占用子架槽位，主要完成光信号的放大功能，适用于长距离的光纤传输。
华为OSN3500 SS61COA技术指标
COA单板指标包含光接口指标、激光安全等级、机械指标和功耗。
华为OSN3500 SS61COA光接口指标
COA单板的光接口指标如表1所示。
| 项目 | 指标值 | ||
|---|---|---|---|
| Optix 2500 SS61COA | 华为OSN3500 SSN1COA | 华为Metro3000 SS62COA | |
| 信号工作波长（nm） | BA：1530～1565 PA：1550.12 | PA：1550.12 | 1550.12 |
| 输入光功率范围（dBm） | BA：–6～+3 PA：–28～–10（与10G线路单板配合工作） PA：–38～–10（与10G以下线路单板配合工作） | PA：–28～–10（与10G线路单板配合工作） PA：–38～–10（与10G以下线路单板配合工作） | –43～–20 （其中-45dbm为其上报LOS点） |
| 输出光功率（dBm） | BA：+14～+14.5或+17～+17.5 PA：–2～+16（与10G线路单板配合工作） PA：–12～+16（与10G以下线路单板配合工作） | PA：–2～+16（与10G线路单板配合工作） PA：–12～+16（与10G以下线路单板配合工作） | – |
| 信号增益（dB） | PA：>22 | PA：>22 | 13 |
| 噪声指数（dB） | <6 | <–1.5 | |
华为OSN3500 SS61COA单板特性码
单板特性码即单板条形码中位于单板名称后面的编码。61COA的单板特性码用于描述光接口的输出光功率。
61COA的单板特性码与输出光功率之间的关系如表1所示。
| 单板 | 特性码 | 描述 |
|---|---|---|
| SS61COA01 | 01 | BA模块输出光功率：14dBm |
| SS61COA02 | 02 | BA模块输出光功率：17dBm |
华为OSN3500 SS61COA功能和特性
COA为盒式光纤放大器，就是将光放大模块和其驱动电路及通信电路等装在一个铝盒中。COA为一种外置独立式放大器，不占用子架板位，可单独工作。61COA、N1COA和62COA在设备中的最多配置数量分别为2、2、1。
华为SS61COA和SSN1COA
SS61COA和SSN1COA为掺铒光纤放大器，只配置一个EDFA光模块，可以作为功率放大器、前置放大器或线路放大器。
SS61COA在光特性方面与BPA、BA2等光放单板完全相同，主要区别是61COA和N1COA为外置式光放大单元，不占用子架板位，可以直接安装在ETSI机柜中，需要单独供电。
SS61COA和SSN1COA在光传输系统中的应用同BA2和BPA单板。它们的具体功能和特性如表1所示。
| 功能和特性 | 描述 |
|---|---|
| 光功率放大功能 | 61COA可以提高线路板的发送光功率，以提高光信号的有效传输距离。 |
| 前置放大功能 | 61COA/N1COA提供前置放大功能。 |
| 激光器自动关断 | 支持激光器自动关断功能。 |
| 串口通信功能 | 通过RS232串口与GSCC板通信，将COA的告警及性能事件上报给网管，接收网管下发的设置命令。 |
华为SS62COA为盒式Raman光纤放大器，在SDH设备接收端使用。
62COA通过反向泵浦向传输光纤注入泵浦光实现分布式拉曼光放大。与61COA不同，分布式拉曼放大增益介质为线路光纤，可以提供更好的噪声性能。因此使用62COA可以提高传输距离并降低光信噪比，从而实现单段超长跨距传输。

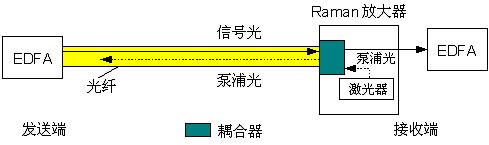

62COA为Raman光纤放大单元，使用在光传输系统的接收端，利用光纤的受激拉曼散射效应使光信号在传输过程中得以放大。62COA需要配合EDFA光放大器使用，共同完成170km距离以上的光信号传送，如图1所示。
Raman放大器采用反向泵浦的分布式放大使光信号在传输过程中得以放大。这种反向泵浦方式使得信号光和泵浦光的相位差别较大，Raman泵浦的功率波动会在反向的传输中被平均掉，由泵浦所产生的噪声就能被有效地抑制。
62COA单板的具体功能和特性如表2所示。
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 配置于SDH系统接收端，发端配合输出功率为17dBm的EDFA光放大器，共同完成170km以上的超长距离光信号传送。 |
| 前置放大功能 | 提供前置放大功能。 |
| 激光器自动关断 | 支持激光器自动关断功能。 |
| 串口通信功能 | 通过RS232串口与GSCC板通信，将COA的告警及性能事件上报给网管，接收网管下发的设置命令。 |
华为OSN3500 SS61COA技术指标
单板激光安全等级为CLASS 1M，单板光口最大输出光功率在10dBm（10mW）至22.15dBm（164mW）之间。
华为OSN3500 SS61COA机械指标
61COA和N1COA单板的机械指标如下：
- 单板尺寸：240mm（宽）×190mm（深）×50mm（高）
- 重量：3.5kg
62COA单板的机械指标如下：
- 单板尺寸：294mm（宽）×436mm（深）×86mm（高）
- 重量：8.0kg
功耗
61COA单板在常温（25°C）条件下最大功耗为10W。
62COA单板在常温（25°C）条件下最大功耗为75W。
N1COA单板在常温（25°C）条件下最大功耗为10W。
