指标 | 描述 | |
---|---|---|

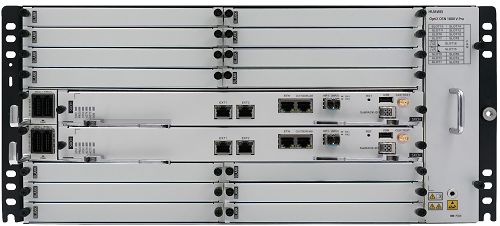

产品外观 |
| |
外形尺寸(mm) | 442(宽)x 220(深)x 221.5(高)(不含挂耳) | |
重量(空配,不含包材和主控) |
| |
安装方式 |
| |
可插放业务板的槽位数 |
| |
光层交叉能力 | 1~9维ROADM | |
OTN交叉容量 | K5SXCH:2.8Tbit/s K5XCH:2.4Tbit/s K5UXCME:920Gbit/s | |
OSU交叉容量 | K5UXCME:600Gbit/s | |
SDH交叉容量 | K5SXCH:140Gbit/s高阶容量,20Gbit/s低阶容量 K5UXCME:160Gbit/s高阶容量,20Gbit/s低阶容量 K5XCS:160Gbit/s高阶容量,20Gbit/s低阶容量 | |
分组交换容量 | K5UXCME:920Gbit/s | |
最大波数 | DWDM | 80波 |
CWDM | 8波 | |
中心波长范围 | DWDM:1529.16nm~1560.61nm(C Band,ITU-T G.694.1) CWDM:1471nm~1611nm(S+C+L Band,ITU-T G.694.2) | |
支持的业务类型 | SDH/SONET业务、PDH业务、OTN业务、以太网业务、PCM业务、CPRI业务、SAN业务、视频及其他 | |
单通道最大速率 | 200 Gbit/s | |
线路速率 | 2.5Gbit/s、10Gbit/s、25Gbit/s、100Gbit/s、200 Gbit/s | |
支持的可插拔光/电模块 |
| |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切、Mesh组网 | |
网络级保护(OTN) | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT、OSUflex SNCP | |
网络级保护(PKT) | K5UXCME:Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、分组SNCP、MC-PW APS、MC-LAG、MRPS | |
网络级保护(TDM) |
| |
设备级保护 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
维护 |
| |
简易运维 | SOM智慧光管系统,智能光纤管理系统 | |
同步 |
| |
ASON |
| |
工作电压 | 直流电源输入
交流电源输入
| |
设备运行环境 | 机盒温度 |
|
机盒相对湿度 |
| |
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 | |
可靠性指标 | 平均故障修复时间(MTTR) | 1小时 |
平均故障间隔时间(MTBF) | 52.03 年 | |
可用度 | 99.9997806% | |
a:“短期”是指连续工作不超过96小时,全年累计不超过15天。 |
OptiXtrans E6616产品亮点
- 融合极简
- 多业务接入统一承载,更多业务连接,更高的带宽效率,更低的时延。
- 1.5M~100G超宽业务接入,业务类型覆盖PCM/PDH/SDH/PKT/OTN,满足行业丰富业务需求。
- 超大容量
- K5SXCH:单子架支持最大2.8T OTN容量、140G SDH高阶和20G SDH低阶容量。
- K5XCH:单子架支持最大2.4T OTN容量。
- K5UXCME:单子架支持最大920G OTN容量、920G分组、160G SDH高阶和20G SDH低阶容量。
- K5XCS:单子架支持最大160G SDH高阶和20G SDH低阶容量。
- 设备单槽位200G,容量提升4倍。
- 智能运维
- 性能实时可视、大数据分析网络亚健康,实现被动运维向主动运维转变。
- OD/FD实现光层可视化,在线实时监控。
- OSU
- 更小颗粒,更多连接,更高带宽利用率
- 更可靠的无损带宽调整
- 更低时延
- 简化运维
