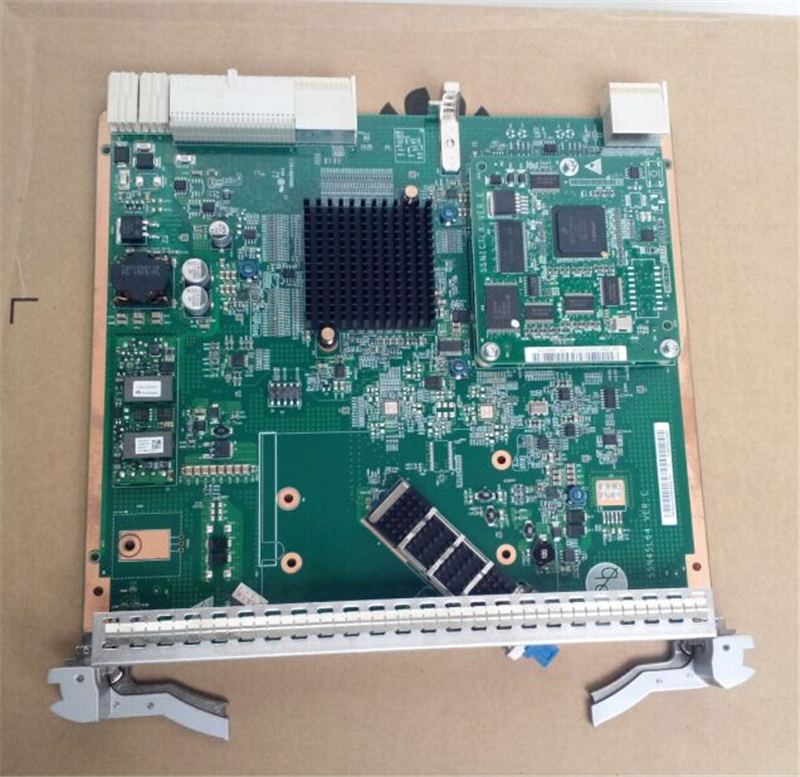

华为OSN3500 SSN1SL64光接口板属于线路单板,实现STM-64光信号的接收和发送,N1SL64不支持TCM功能,不支持AU-3业务。在配置复用段保护和SNCP时,如果工作板为开启了TCM功能或配置了AU-3业务的N2SL64,则不允许保护板为不支持TCM功能或AU-3业务的N1SL64,否则倒换会导致业务中断。N1SL64/N2SL64支持DWDM彩色光接口,光接口采用LC连接器。DWDM光接口支持40km传输距离。N1SL64、N4SL64和N2SL64支持VC-4-4c、VC-4-16c、VC-4-64c级联业务。N1SL64/N4SL64支持VC-4级别的内环回、外环回。N2SL64支持TCM功能。交叉容量为200Gbit/s时,N1SL64板可以插在子架的slot 7~slot 8、slot 11~slot 12。N4SL64板可以插在子架的slot 5~slot 8、slot 11~slot 14。
华为OSN3500 N1SL64光接口板特性码与光接口类型之间的关系
华为N1SL64光接口板指标N1SL64/N2SL64接口指标类型描述I-64.12km STM-64双纤双向光接口I-64.225km STM-64双纤双向光接口S-64.2b40km STM-64双纤双向光接口L-64.2b(BA)80km STM-64双纤双向光接口Le-64.260km STM-64双纤双向光接口Ls-64.280km STM-64双纤双向光接口V-64.2b (BA+PA+DCU)120km STM-64双纤双向光接口40km DWDM40km DWDM STM-64光接口单板 特性码 光接口类型 SSN1SL6400 00 定波长光接口 SSN4SL6401M01 01M01 定波长光接口 SSN1SL6401 01 I-64.2 SSN1SL6402、SSN4SL6402 02 S-64.2b SSN1SL6403 03 Le-64.2 SSN1SL6404 04 Ls-64.2 SSN1SL6405 05 L-64.2b SSN1SL6406 06 V-64.2b SSN2SL6400 00 定波长光接口 SSN2SL6411 11 I-64.2 SSN2SL6412 12 S-64.2b SSN2SL6413 13 Le-64.2 SSN2SL6402 02 S-64.2b SSN2SL6403 03 Le-64.2 SSN2SL6404 04 Ls-64.2 SSN2SL6405 05 L-64.2b SSN2SL6406 06 V-64.2b SSN2SL6415 15 L-64.2b SSN2SL6416 16 V-64.2b
