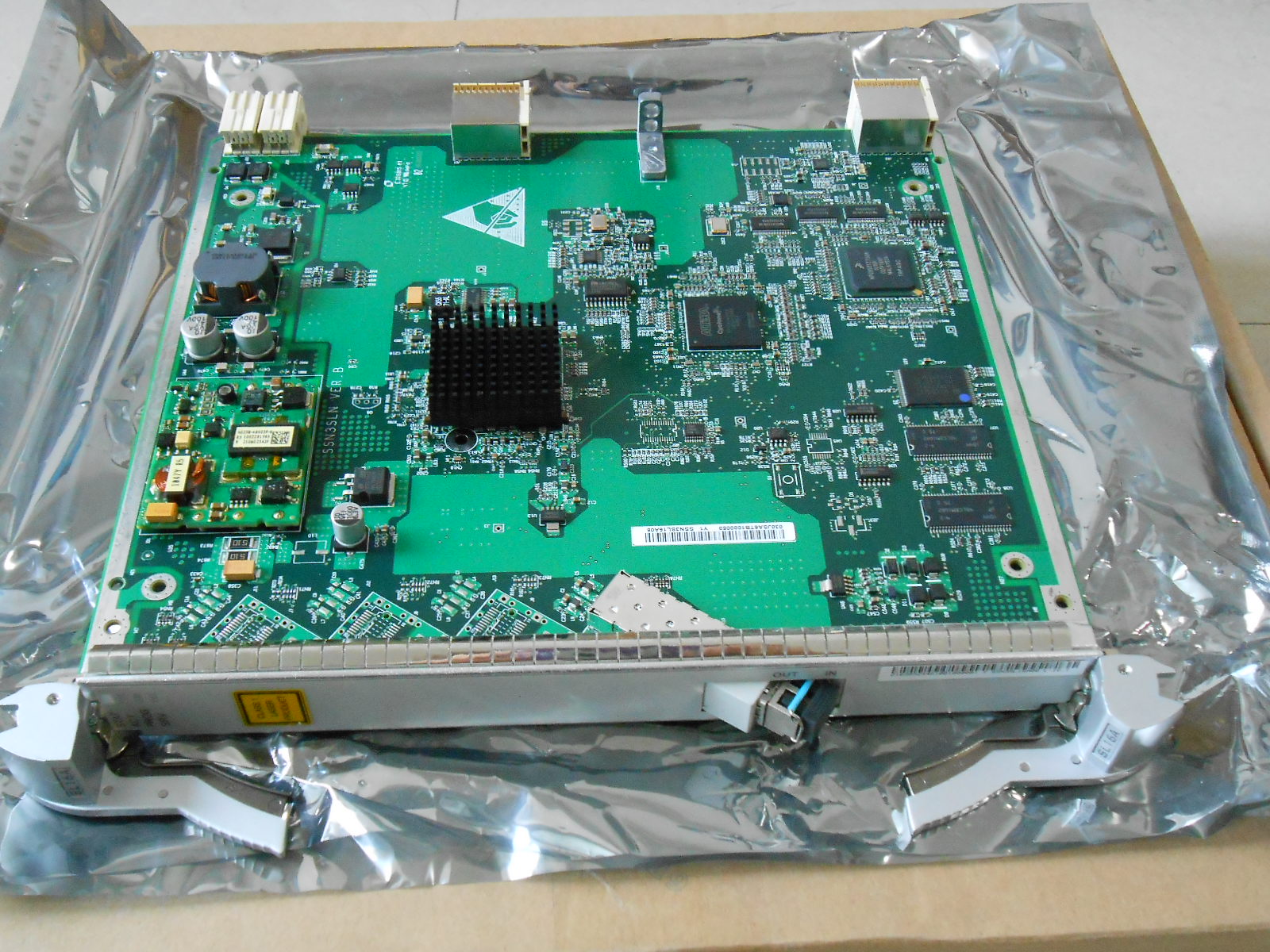

OSN3500 SSN3SL16A 1路STM-16光接口板,接收和发送1路STM-16光信号。单板的功能版本为N1、N2、N3。其中，N1SL16A和N2SL16A单板已经停产。光接口规格DWDM彩色光接口。华为N3SL16A光接口板支持CWDM和DWDM彩色光接口，光接口采用LC连接器。CWDM光接口支持80km传输距离，DWDM光接口支持120km传输距离。支持复用段共享光路保护。提供2套K字节的处理能力，1块SL16A最多支持2个MSP环。
华为SL16A光接口板特性码与光接口类型之间的关系
| 单板 | 特性码 | 光接口类型 |
|---|---|---|
| SSN1SL16A01、SSN2SL16A01、SSN3SL16A01 | 01 | I-16 |
| SSN1SL16A02、SSN2SL16A02、SSN3SL16A02 | 02 | S-16.1 |
| SSN1SL16A03、SSN2SL16A03、SSN3SL16A03 | 03 | L-16.1 |
| SSN1SL16A04、SSN2SL16A04、SSN3SL16A04 | 04 | L-16.2 |
| SSN3SL16A06 | 06 | I-16 |
| SSN3SL16A07 | 07 | S-16.1 |
| SSN3SL16A08 | 08 | L-16.1 |
| SSN3SL16A09 | 09 | L-16.2 |
| SSN3SL16A10 | 10 | U-16.2Je |
| SSN3SL16A11 | 11 | U-16.2Je |
| SSN3SL16A14 | 14 | S-16.1 |
| SSN3SL16A15 | 15 | L-16.1 |
| SSN3SL16A13 | 13 | I-16 |
| SSN3SL16A16 | 16 | L-16.2 |
| SSN3SL16A17 | 17 | U-16.2 |
| 类型 | 描述 |
|---|---|
| I-16 | 2km STM-16双纤双向光接口 |
| S-16.1 | 15km STM-16双纤双向光接口 |
| L-16.1 | 40km STM-16双纤双向光接口 |
| L-16.2 | 80km STM-16双纤双向光接口 |
| U-16.2Je（BA+PA） | 170km STM-16双纤双向光接口 说明： 仅N3SL16A支持U-16.2Je（BA+PA）接口类型。 |
| 类型 | 描述 |
|---|---|
| 80km CWDM | 80km CWDM STM-16光接口 |
| 120km DWDM | 120km DWDM STM-16光接口 |
N1SL16A单板在常温（25°C）条件下的最大功耗为20W。N2SL16A单板在常温（25°C）条件下的最大功耗为20W。N3SL16A单板在常温（25°C）条件下的最大功耗为22W。
