OSN1800V光网络传输设备TNF5HUNQ2单板支持OTN、SDH和分组业务的混合传送。支持二层交换、OTN接口、SDH开销处理等功能和特性。单板支持总带宽不超过40Gbit/s的ODU0、ODU1、ODUflex、ODU2、ODU2e、STM-16、STM-64和分组业务信号的混合传送。支持波长可调光模块。可实现波分侧光信号在C波段50GHz间隔的80波范围内可调。

问题描述

【Problem Summary】【TL1】故障：OSN 1800V配置分组业务提示：超出LICENSE授权范围，错误码：41861，需要更新具有分组业务功能的license。

【Problem Details】018633095006 OSN 1800V配置分组业务提示：超出LICENSE授权范围，错误码：41861

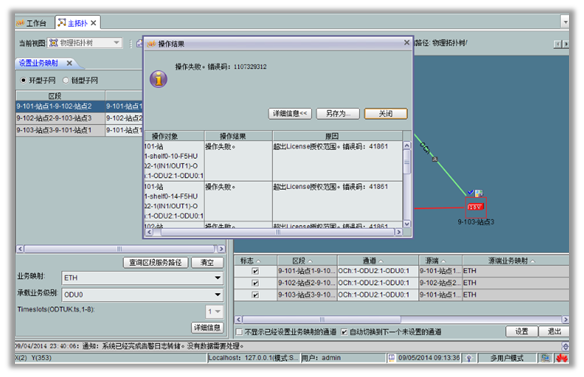

某传输新建项目，设备类型为OSN 1800V，属于MS_OTN设备，设备配置了混合线卡TNF5HUNQ2，在网管上进行“业务映射设置”操作时，提示操作失败，错误码为：1107329312，针对操作对象所给出的操作失败提示为：超出License授权范围，错误码41861，如下图所示：

网元版本：V100R003C05SPC200（5.67.3.63）

TNF5HUNQ2单板版本：1.03

网管版本：U2000V100R009C00SPC301 。

处理过程

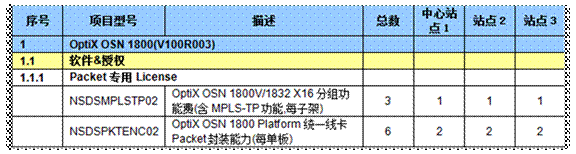

1、  具体操作失败的原因提示，应为License授权问题，有可能在产品配置报价阶段就没有配置“OSN 1800 Platform统一线卡Packet封装能力（每单板）”License，经与产品经理确认，此功能控制项License已配置，如下表所示：

2、既然此功能控制项已在License里配置，那么应该就是没有对网元进行License配置，在网管上查看网元License配置，确认网元没有配置License。查询入口为：网元管理器 > 配置 > 网元License授权管理，在右侧窗口中查看“License状态/数量”，没配置之前为0/0，配置后为2/2。

根因

没有对网元进行 License配置。

解决方案

【Resolution Summary】

【Resolution Details】

1、  在网管上对网元进行License配置。配置入口为：配置 > 网元批量配置 > 网元license授权”，进入“license选择”界面，在其界面勾选“OSN 1800 Platform 统一线卡Packet封装能力（每单板）（剩余6）”，并输出虚拟端口数量“6”，点应用即可。

2、应用后查询网元License配置， “License状态/数量” 为2/2，正常，“业务映射设置”可以操作成功。

建议与总结

如果要用TP-Assist功能、统一线路单板的分组功能及OSN 8800T32标准子架提速功能，则需要在产品License配置报价中体现，并且在实施时需要在网管上对网元进行相应的License配置。
