OSN3500传输网络在SNCP保护与MSP保护时，由于SNCP的保护倒换条件设置的问题，导致SNCP over MSP保护倒换失败。通过设置HP_UNEQ告警为SNCP倒换触发条件，可以解决这个问题。

影响设备类型

OptiX OSN3500 II

OptiX OSN3500

故障类别

保护倒换故障

HP_UNEQ告警

现象描述

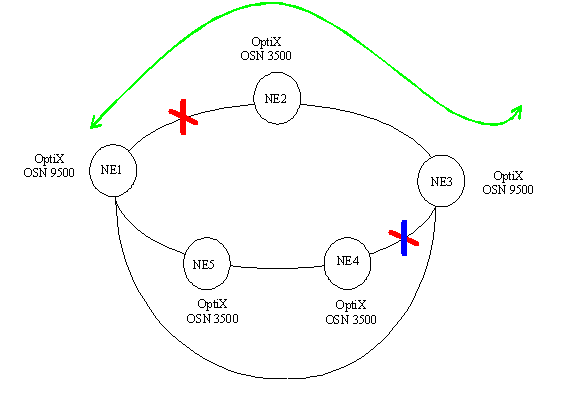

一个SNCP over MSP环，如图1所示。

图1 网络连接图

NE1、NE2、NE3、NE4和NE5组成一个MSP环，在NE1和NE3之间有一条STM-1链路。在NE1和NE3间创建了一个SNCP VC-4业务。这个VC-4业务的工作源在MSP工作路径上，保护源在STM-1链路上。SNCP拖延时间是100ms。当第一次发生断纤时（NE1和NE2之间），MSP倒换正常。当MSP环内第二次断纤时（NE3和NE4之间），SNCP业务中断，没有发生SNCP保护倒换。

原因分析

第二次发生断纤时，检查SNCP倒换状态。NE1的SNCP倒换状态正常，这就是没有发生SCNP倒换的原因。在这个VC-4链路中，NE1上报HP_UNEQ告警至主控板和网管。分析NE4的交叉连接，发现没有创建任何交叉连接。在NE5上，MSP保护路径都是穿通的。可以断定NE4保护没有交叉导致问题发生，所有VC-4信号为空，下游网元上就上报HP_UNEQ告警。

操作步骤

设置HP_UNEQ告警为SNCP倒换触发条件。再次测试，倒换成功。
