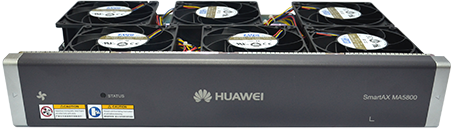

MA5800-X15 风扇框中配有6个风扇和H901FMLA风扇监控板,具有散热、监控和调速等功能,确保设备在稳定的温度下工作。
MA5800-X15风扇框参数
项目 | 数值 |
---|---|
尺寸(宽×深×高) | 448mm×284mm×76mm |
重量 | 4.9kg |
功耗 |
|
MA5800-X15风扇框功能
风扇框具有以下功能:
- 1、散热
风扇框插在业务框的顶部,采用抽风方式实现业务框的通风散热。冷风从机框下部进入,经过机框内各工作单板后,由机框上部排出。
- 2、监控
风扇框中配置有风扇监控板H901FMLA,可以检测出风扇是否正常工作,并提供接口和主控板通讯,定时将检测信息通过风扇监控板传送到主控板。
- 3、调速
风扇的转速可根据检测出的环境温度自动调节,也可通过数据手动配置来设置。
MA5800-X15风扇框指示灯
指示灯丝印 | 指示灯状态 | 状态描述 | 操作说明 |
---|---|---|---|
STATUS | 黄灯闪烁(周期0.125s) | 风扇框未注册、加载中或通讯中断 |
|
绿灯闪烁 | 风扇框运行正常 | 无需处理 | |
黄灯闪烁(周期1s) | 有提示告警,但不影响业务 | 根据告警进行相应处理 | |
红灯闪烁 | 风扇故障或温度过高告警 |
|
MA5800风扇调速方式
风扇框提供自动调速和手动调速两种风扇调速方式。
说明:
风扇框用于系统散热,使设备可以在正常温度下工作。当环境温度超过设备规格时,系统自动上报高温告警。
- 1、自动调速方式
- 主机自动调速模式:根据系统内单板温度自动调节风扇的转速,实现节能降耗的目的。
- 监控自动调速模式:根据风扇监控板检测到的温度对系统进行整体调速。
说明:使用自动调速方式时,设备会自动在主机自动调速模式和监控自动调速模式之间切换。
- 2、手动调速方式
可以根据需求人工调节风扇转速,手动调速的可选调速等级有0~6共7个档位,其中0档风速最低,6档风速最高。也可直接设置转速30~100(单位:%)。
