OptiX OSN9800 U64/U32/U16系列子架是面向100G及超100G的新一代大容量、智能化、具有分组功能的OTN产品，适用于超级干线、骨干、城域等各网络层次。
具体规格如下：
| 指标 | OptiX OSN 9800 U64标准 | OptiX OSN 9800 U32标准 | OptiX OSN 9800 U16 | OptiX OSN 9800 U32增强 | ||
|---|---|---|---|---|---|---|

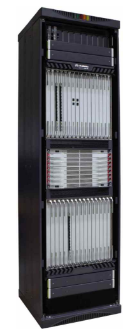

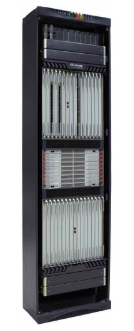

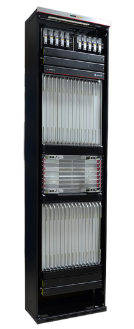

| 产品外观 |  |  |  |  | ||
| 子架尺寸 | 600 mm（宽） × 600 mm（深）×2200 mm（高）（框柜一体） | 498 mm（宽） × 295 mm（深）×1900 mm（高）（不带机柜） | 442 mm（宽） × 295 mm（深）× 847 mm（高）（不带机柜） | 498 mm（宽） × 295 mm（深）×1900 mm（高）（不带机柜） | ||
| 适配的机柜a | 框柜一体，不需要配置机柜 | ETSI 300/600，例如N63B，N66B |
| ETSI 300/600，例如A63B | ||
| 可插放业务板的槽位数 | 64 | 32 | 14 | 32 | ||
| 交叉 | 光层 | N/A | ||||
| 电层 |
|
|
|
| ||
| 最大波数 |
| |||||
| 波长间隔 |
| |||||
| 中心波长范围 | DWDM： 1529.16 nm～1567.13 nm (extended C-band， ITU-T G.694.1) | |||||
| 单通道最大速率 | 400 Gbit/s (OTUC4) | |||||
| 支持的业务类型 | SDH/SONET、以太网、SAN、OTN、视频 | |||||
| 分组业务能力 |
| N/A | ||||
| 线路速率 | 10 Gbit/s、40 Gbit/s、100 Gbit/s、200 Gbit/s、400 Gbit/s | 100 Gbit/s、200 Gbit/s、400 Gbit/s | ||||
| 支持的可插拔光模块 | eSFP、SFP+、XFP、CFP、CXP、CFP2、QSFP28 | eSFP, SFP+, CFP, CFP2, QSFP28 | ||||
| 网络拓扑 | 点到点、链形、星形、环形、环带链、相切环、相交环和网状组网 | |||||
| 冗余和保护 | 网络级保护（OTN） | 客户侧1+1保护、板内1+1保护、LPT、ODUk SNCP、支路SNCP、端口级M:N保护 | 客户侧1+1保护、板内1+1保护、LPT、ODUk SNCP、支路SNCP | |||
| 网络级保护（分组） | ERPS、LAG、MC-LAG、LMSP、MC-LMSP、MRPS、PW APS、MC-PW APS、Tunnel APS、LPT | N/A | ||||
| 网络级保护（OCS） | 线性复用段保护、SNCP | N/A | ||||
| 设备级保护 | 电源冗余、风扇冗余、交叉冗余、通信控制与时钟单元冗余 | |||||
| 光功率管理 | ALS、AGC、ALC、APE、IPA、拉曼系统IPA | |||||
| 同步 |
| N/A | ||||
| ASON | 电层ASON | |||||
| TSDN |
| |||||
| 海缆特性 | 支持扩展C波段的海缆应用。 | |||||
| 供电 |
| |||||
| 设备运行环境 | 子架温度：
子架相对湿度：
| 子架温度：
子架相对湿度：
| 子架温度：
子架相对湿度：
| |||
| 平均故障修复时间（MTTR） | 4小时 | |||||
| 平均故障间隔时间（MTBF） | 66.83年 | |||||
a：ETSI/19inch标准只定义了机柜的一部分尺寸， 因此各个机柜厂家的机柜立柱到门板的距离不同，不同子架对机柜尺寸的细节要求，需参考子架详细介绍。 | ||||||
