问题描述

华为OSN3500设备EGT2单板，配置EPL业务，连接数通交换机网络，整个网络中要求环路检测，交换机设备启用STP协议，替换N2EGT2为N4EGS4后，交换机有loop告警，业

处理过程

华为OSN3500设备EGT2 单板的功能和特性可知：

提供2路GE透明传送，支持EPL，支持VLAN的透明传输，不支持STP、RSTP协议。简而言之，所有经过EGT2单板的数据报文，EGT2单板都不做任何处理，透明传输，这个问题我们关注的再生树协议报文也是不做任何处理而进行透明传输。

EGS4 单板的功能和特性可知：

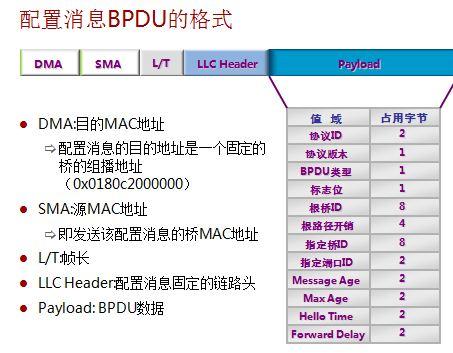

提供接入和处理4路GE业务。支持基于PORT的EPL业务透明传输，支持VLAN和QinQ，支持VLAN标签的添加、删除和交换，支持STP、RSTP协议。简而言之，经过EGS4的单板的数据，可以支持创建的EPL业务的透明传输的，但是由于该单板支持STP、RSTP协议，所以经过该单板的STP、RSTP协议报文会被检测出来，按业务报文做相应的处理。在这个问题中，由于现网的EGS4单板上，没有使能STP、RSTP协议，当外部端口收到STP、RSTP协议报文时，按业务报文处理而不会透传LACP报文，由于STP、RSTP协议报文格式和普通业务报文格式不同，最终被丢弃。这样就造成了，远端的交换机、路由器收不到STP、RSTP协议报文，物理链路上存在环回的情况，不会启动生成树协议，就会造成业务的环回。

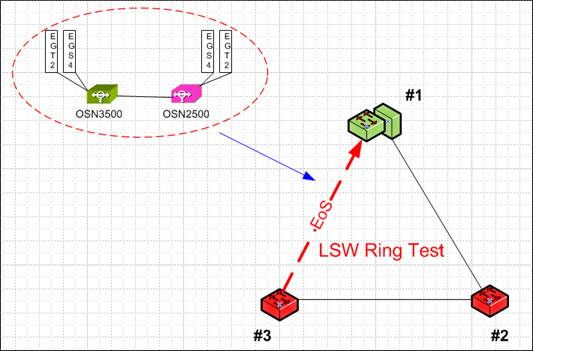

实验室EGT2替换为EGS4验证结果可行： OSN3500 and OSN2500 base on version 5.36.18.50.

解决方案

方案1 ：

采用不支持STP、RSTP协议的单板更换EGT2单板。

方案2 ：

采用EGS4单板替换EGT2，去使能EGS4端口的入口检测。

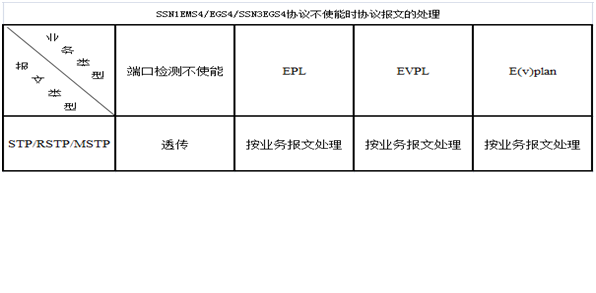

从下表可以看见，当端口检测不使能时，STP、RSTP协议报文是透传的，正是我们要求的。

本案例采用的是方案2。

建议与总结

替换单板前，注意查看单板的功能与特性和单板版本。

华为OSN3500设备N4EGS4替换N3EGT2，造成交换机有loop告警，另外如果业务带VLAN，而EGS4端口的TAG属性设置不对，可能造成业务不通。

单板版本与设备主机版本不配套，可能造成误告警、单板离线等诸多情况。
