问题描述

某高速公路有A、B、C、D、E五个收费站,五站点使用华为OSN1500B设备组成622M速率SNCP环,环路上B、C、D、E站点承载有视频监控业务,采用创建LAN业务方式在A站点汇聚。

某天,客户想通过破环去点方式将E站点从环中拉出来,组成4点SNCP环,现场破环去点后,发现B、C、D站业务全断了。

告警信息

无异常告警

处理过程

全网业务中断,怀疑有两个原因:1、A站点硬件故障或者对接故障。2、形成环路。

1、恢复操作前组网,业务正常,排除A站点硬件故障及对接故障可能。

2、去点后业务再次中断。

3、使能汇聚以太网板在用VCTRUNK环路检测功能,发现对应E站点VCTRUNK上报ETHOAM_VCG_SELF_LOOP,确定是去点后形成环路导致业务中断。

根因

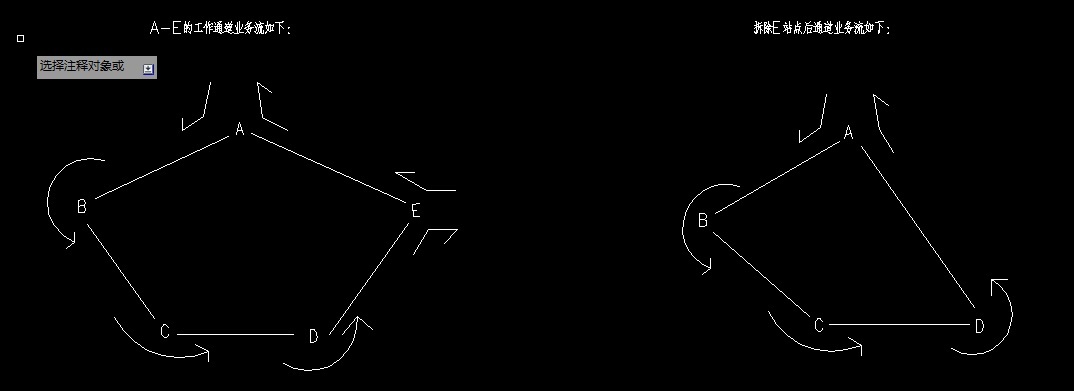

如下图所示：正常A-E业务如左图，在去点操作之前由于没有删除A-E站点业务,导致去点后（如右图所示）A站点发往E站点业务被自身收到,导致环路产生,形成广播风暴。

解决方案

在A站点以太网华为OSN1500设备LAN业务中,将对应E站点的VCTRUNK从过滤表中删除,可恢复业务。

建议与总结

要避免此类问题发生,操作前一定要先删除E站点落地的所有业务(整条电路删除,而不是仅删除E站点交叉)。
