SRX-子速率数据接口板
概述
图1 SRX对外关系图 说明:
原理

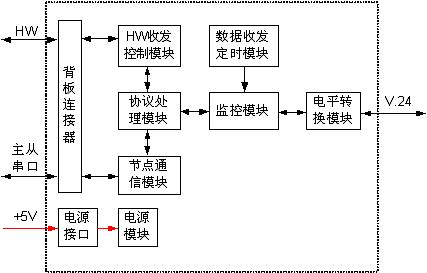

图2 SRX单板原理图
- 数据收发定时模块完成5个V.24端口的数据的接收和发送以及数据收发所需的定时时钟。
- 监控模块对单板的运行状态进行监控,在单板运行异常时对单板进行复位操作;以及完成端口数据接收/发送处理。
- 协议处理模块完成子速率复用协议X.50的处理,包含了数据的复用和解复用两个部分的内容。
- HW收发控制模块对单板工作所占用的HW进行选择,并控制单板对HW数据的收发操作。
- 节点通信模块完成单板与NOD、单板与主机之间的通信,将单板的状态、配置、告警等信息传递给主机。
- 电平转换模块进行数据电平转换操作。
- 电源模块为单板内各功能模块提供工作电源。
表1 SRX面板及说明
![]() | ||
RUN:运行状态指示灯 | ||
红灯0.25s亮0.25灭周期闪烁 |
| |
红灯1s亮1s灭周期闪烁 |
| |
红灯常亮/灭 | 工作异常 | |
DCD:同步状态指示灯 | ||
红灯常亮 | 信号同步 | |
红灯灭 | 信号失步 | |
DTR0~4:数据终端就绪指示灯 | ||
红灯常亮 | 数据终端工作正常 | |
红灯灭 | 数据终端工作异常 | |
RXD0~4:各端口的数据接受状态指示灯 | ||
绿灯亮 | 接受的数据等于“0” | |
绿灯灭 | 接受的数据等于“1” | |
TXD0~4:各端口的数据发送状态指示灯 | ||
绿灯亮 | 发送的数据等于“0” | |
绿灯灭 | 发送的数据等于“1” | |

- 当系统运行正常且SRX所连接的对端SRX、MTA(Multifunctional Terminal Adapter)或节点机上的对应数据链路工作正常时,本端SRX的DCD灯亮。
- SRX所连接的对端设备必须是能够提供X.50数据复用的设备,当SRX所处理的信号流中不具有X.50帧结构时,就会出现帧失步告警。
- 数据终端就绪指示灯DTRx(data terminal ready)表示数据终端设备与SRX对应端口的连接状态。当数据终端设备(如计算机等设备)与SRX对应端口进行连接且数据终端处于正常工作状态时DTRx灯亮。
- RXDx和TXDx灯是SRX各端口的数据收发指示。当对应端口使用时,该指示灯指示当前端口的数据收发状态。
表2 SRX接口说明
接口 | 功能 | 位置 | 连接说明 |
---|---|---|---|
5路V.24接口 | 接入用户 | 背板(后维护机框) | 使用SRX用户电缆连接到终端。 |

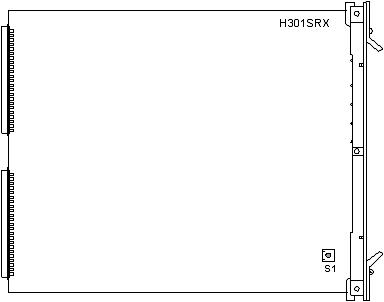

图3 SRX布局示意图

单板与背板间的信号说明

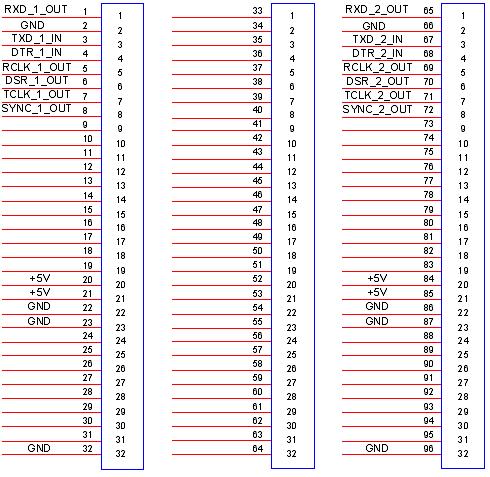

图4 SRX上HEADER插针定义

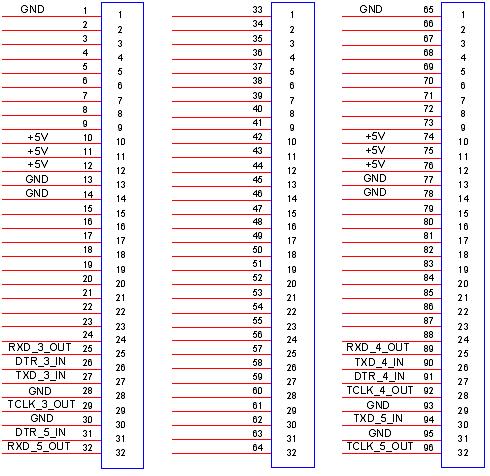

图5 SRX下HEADER插针定义

单板参数
表3 SRX的参数
H301SRX单板的功能、原理、面板说明、对外接口、复位开关、接口信号定义、单板参数。
SRX是子速率数据接口板,提供5个V.24的同步子速率端口(5路子速率数据按ITU-T建议X.50 Division 3 进行复接)或3个V.24异步子速率端口。单板可提供五路子速率数据端口,其速率从2.4kbit/s、4.8kbit/s、9.6kbit/s、19.2kbit/s和48kbit/s可变,5路端口共享一个64kbit/s的时隙。
SRX对外关系如图1所示。
SRX对应的版本为H301。
SRX的原理如图2所示。
SRX的基本原理介绍如下:
SRX面板说明如表1所示。
SRX接口分布在背板或者相应的转接板上,接口说明如表2所示。
SRX有一复位开关S1用于单板复位,如图3所示。
SRX提供的信号分布在上HEADER和下HEADER插针上,具体如图4、图5所示。
SRX的参数如表3所示。
单板 | 物理尺寸(宽×深×高) | 最大功耗 |
---|---|---|
SRX | 23mm×292mm×242mm | 1.5W |
