本文介绍的OSN3500设备交叉和系统控制类单板中的超级双平面交叉时钟板的工作原理和信号流，其超级双平面交叉时钟板简称为PSXCS(A)。

    PSXCS（A）单板由高阶交叉矩阵、低阶交叉矩阵、分组交叉矩阵、通信与控制模块、时钟模块和电源模块构成。

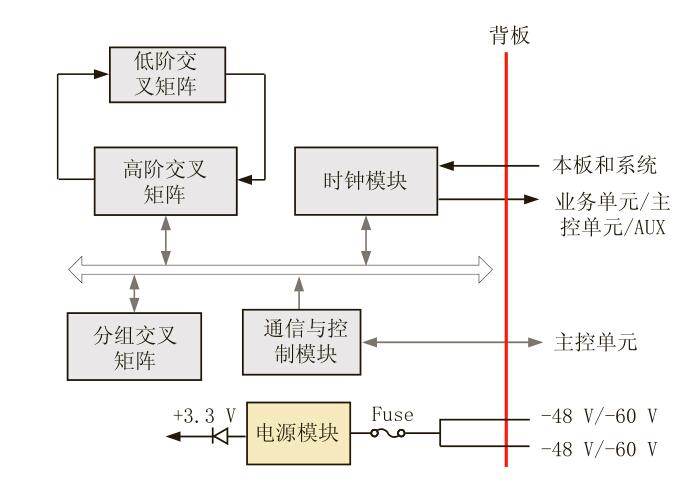

    PSXCS（A）单板功能框图如 图1 所示。

图 1  PSXCS（A）单板功能框图

    高阶交叉矩阵

    完成VC-4级别的高阶交叉功能。

    低阶交叉矩阵

    完成VC-3/VC-12级别的低阶交叉功能。

    分组交叉矩阵

    完成分组数据交叉功能。

    通信与控制模块

    完成与主控单元的通信；完成和与其他单板间的直接通信，保证与其他单板在GSCC板不在位的情况下保持联系；也为本板和系统产生各种其他的控制信号。

    时钟模块

    时钟模块的功能如下：

    1、跟踪外部时钟源或线路、支路时钟源，为本板和系统提供同步时钟源。

    2、通过系统定时，为系统中数据流的各个节点提供频率和相位适合的时钟信号，使各个节点的器件都能满足接收数据建立时间和保持时间的要求。

    3、为系统提供帧指示信号，用来标志数据中帧头的位置。

    4、支持IEEE 1588v2时钟功能。

    电源模块

    电源模块将接入的直流电压转换为单板各个模块所需的直流电压。
