一、Metro1000 SS42OI4面板
OI4/OI4D单板的面板上有单板指示灯、接口、条形码和激光安全等级标签。
面板图

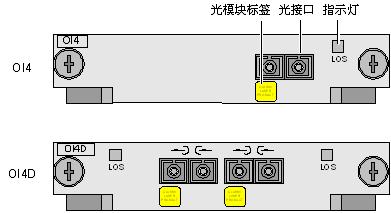

下面以SC光接口为例介绍OI4/OI4D单板的面板图，如图1所示。
指示灯
OI4/OI4D单板面板上有指示单板告警的指示灯，指示灯状态的说明如表1所示。
| 指示灯 | 状态 | 含义 |
|---|---|---|
| LOS（红色） | 灭 | 单板接收光信号正常 |
| 亮 | 单板没有接收到光信号或光功率过低 |
Metro1000 SS42OI4D接口
OI4/OI4D单板的面板上有SC/LC型光接口用于发送和接收STM-4光信号。
二、Metro1000 SS42OI4D功能和特性
OI4/OI4D单板实现STM-4光信号的接收和发送，完成STM-4信号的光电转换、开销字节的提取和插入处理以及完成线路告警信号的上报。
OI4是1路STM-4光接口板。
OI4D是2路STM-4光接口板，它分为可插拔和集成两种类型。可插拔的OI4D板可以插在IU1、IU2和IU3槽位，集成的OI4D板直接集成在SCB板。OI4D的光接口支持SC连接器和SFP可插拔光模块两种，可以根据需要灵活选择。如果选择SFP可插拔光模块，那么将给光模块的维护带来便捷。
说明：对OI4D单板，通过网管和命令行查询DCC端口号的结果与实际光口号相反。
OI4/OI4D单板的功能和特性如表1所示。
| 功能和特性 | OI4 | OI4D |
|---|---|---|
| 基本功能 | 接收和发送1路STM-4光信号。 | 接收和发送2路STM-4光信号。 |
| 光接口规格 | 支持Ie-4，S-4.1，L-4.1和L-4.2的标准光接口，光接口特性符合ITU-T G.957建议。 | |
| 光模块功能 | 支持激光器打开、关闭设置和激光器自动关断（42OI4不支持激光器关断）功能。 | |
| 业务处理 | 支持VC-12/VC-3/VC-4业务。 | |
| 时间同步功能 | 支持1588 V2时间同步功能，实现全网时间同步。 | |
| 开销处理 |
| |
| 指针处理 | AU指针处理。 | |
| 告警和性能 | 提供丰富的告警和性能事件，便于设备的管理和维护。 | |
| 保护方式 |
| |
| 维护特性 |
| |
三、OptiX 155/622H Metro1000 SS42OI4/SS49OI4D技术指标
OI4/OI4D单板技术指标包括单板光接口指标、单板尺寸、单板重量和功耗等。
光接口指标
OI4/OI4D单板的技术指标如表1所示。
| 参数 | 描述 | |||
|---|---|---|---|---|
| 速率 | 622.08Mbit/s | |||
| 线路码型 | NRZ编码信号 | |||
| 连接器 | SC/LC | |||
| 光接口类型 | Ie-4 | S-4.1 | L-4.1 | L-4.2 |
| 中心波长（nm） | 1310 | 1310 | 1310 | 1550 |
| 最大传输距离（km） | 0.5 | 15 | 40 | 80 |
| 发送光功率（dBm） | –20～–14 | –15～–8 | –3～2 | –3～2 |
| 接收灵敏度（dBm） | –23 | –28 | –30 | –28 |
| 最小过载点（dBm) | 0 | -8 | -8 | -8 |
机械指标
OI4单板的机械指标如下：
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.20kg
OI4D单板的机械指标如下：
- 尺寸（宽×深×高）：89.0mm×218.5mm×24.0mm
- 重量：0.25kg
OptiX 155/622H Metro1000 SS42OI4/SS49OI4D功耗
OI4单板在常温（25℃）条件下的最大功耗为9W。
- OI4D单板在常温（25℃）条件下的最大功耗为11W。
