功能概述
OptiXtrans E6616的TMB1DMS单板作为接口板，主要用来为TMB1PD1单板提供信号线缆的输入输出接口。一块TMB1DMS单板和两块TMB1PD1单板配合使用，共同实现TPS保护。TMB1DMS单板属于接口板，为TMB1PD1单板提供接口。

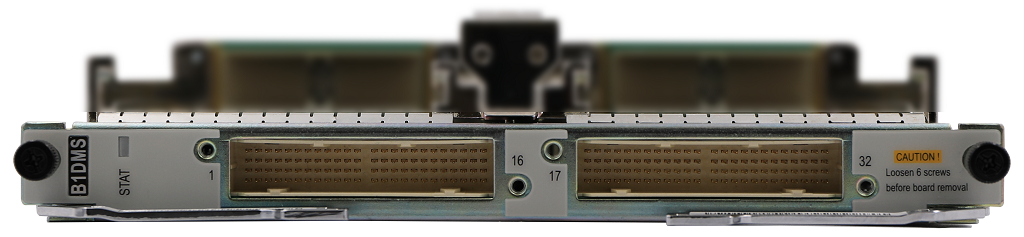

TMB1DMS单板外观照片
TMB1TPS指示灯说明
指示灯丝印 | 指示灯状态 | 状态描述 |
|---|---|---|
STAT | 亮（绿色） | 单板工作正常 |
亮（红色） | 单板有硬件故障 | |
灭 |
| |
说明： 具体指示灯以面板为准。 | ||
TMB1DMS单板接口说明
接口 | 接口描述 | 连接器类型 | 接口管脚定义 | 对应线缆 |
|---|---|---|---|---|
1～16 | 接收和发送第1～16路E1/T1信号 | Anea 96
| 见表3 | 16 × E1/T1电缆 |
17～32 | 接收和发送第17～32路E1/T1信号 |
TMB1DMS单板的 E1/T1技术指标电接口性能
参数 | 指标值 | |
|---|---|---|
电接口类型 | 1544kbit/s | 2048kbit/s |
码型 | B8ZS码、AMI码 | HDB3码 |
输出口波形 | 符合ITU-T G.703 | 符合ITU-T G.703 |
输出口信号比特率 | ||
输入口允许衰减 | ||
输入口允许频偏 | 符合ITU-T G.823 | |
输入抖动容限 | 符合ITU-T G.824 | 符合ITU-T G.823 |
输入口抗干扰能力 | - | 符合ITU-T G.703 |
输入、输出口反射衰减 | - | |
输出抖动 | 符合ITU-T G.823和ITU-T G.824 | |
映射抖动 | - | 符合ITU-T G.783 |
结合抖动 | - | |
抖动传递函数 | - | 符合ITU-T G.742 |
接口类型 | Anea 96 | |
