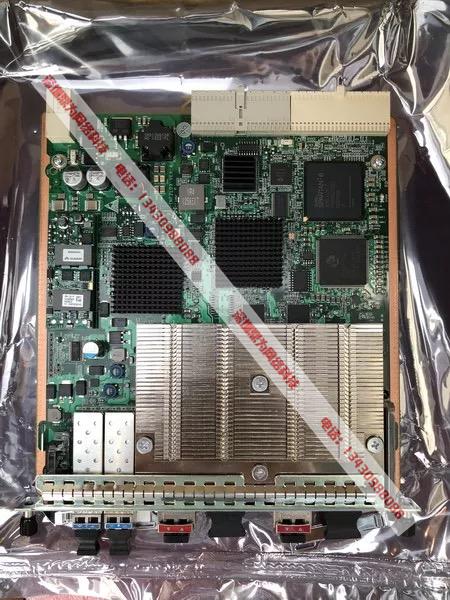

OSN1800 TNF12LDX单板支持固定波长、OTN接口、ESC等功能和特性。LDX单板由客户侧光模块、波分侧光模块、业务处理模块、时钟模块、1588v2模块、通信模块和电源模块组成。LDX单板占用1个槽位。LDX单板的当前硬件版本为TNF1，TNF2。对于1800紧凑型TNF1LDX单板在网管上的逻辑单板名称为F1LDX STND,对于1800V TNF1LDX单板在网管上的逻辑单板名称为“F1LDX（STND）”和“F1LDX（REG）”。单板在网管上的逻辑单板名称为“F2LDX”。波分侧支持双发选收，RX1/TX1和RX2/TX2接入的两路业务相互独立，RX1/TX1与OUT1/IN1、OUT2/IN2对应，RX2/TX2与OUT3/IN3、OUT4/IN4对应。OUT1/IN1和OUT3/IN3为工作通道端口，OUT2/IN2和OUT4/IN4为保护通道端口。LDX单板由客户侧光模块、波分侧光模块、业务处理模块、时钟模块、1588v2模块、通信模块和电源模块组成。
TNF12LDX指示灯
单板的面板上指示灯如下。
- 单板工作状态指示灯(STAT) -红、绿、黄三色指示灯
- 业务状态指示灯(SRV) -红、绿、黄三色指示灯
- 波分侧模块接收光功率状态指示灯(INn)-红、绿、黄三色指示灯
关于指示灯的详细介绍请参考单板指示灯。
TNF12LDX接口
LDX单板用于实现2路10Gbit/s光信号的透传场景时，各接口类型和用途如表1所示。
面板接口 | 接口类型 | 用途 | 对应线缆 | 备注 |
|---|---|---|---|---|
TX1/RX1 | LC | 发送/接收客户侧设备的业务信号。 | 连接器 | IN1/OUT1和IN2/OUT2对应TX1/RX1，IN1/OUT1和IN2/OUT2实现波分侧信号的双发选收。 |
IN1/OUT1 | LC | 接收/发送来自WDM设备光分插复用板的主用线路信号。 | ||
IN2/OUT2 | LC | 接收/发送来自WDM设备光分插复用板的备用线路信号。 | ||
TX2/RX2 | LC | 发送/接收客户侧设备的业务信号。 | 连接器 | IN3/OUT3和IN4/OUT4对应TX2/RX2，IN3/OUT3和IN4/OUT4实现波分侧信号的双发选收。 |
IN3/OUT3 | LC | 接收/发送来自WDM设备光分插复用板的主用线路信号。 | ||
IN4/OUT4 | LC | 接收/发送来自WDM设备光分插复用板的备用线路信号。 |
激光器等级
单板光接口的激光伤害等级为HAZARD LEVEL 1，光口的最大输出光功率低于10dBm（10mW）。
TNF12LDX可插放槽位
LDX单板占用1个槽位。LDX单板可以插放的槽位如表1所示。表1 LDX单板可插放槽位与网管上的逻辑槽位关系
| 子架 | 可插放槽位 | 对应逻辑槽位 |
|---|---|---|
| 1800 I机盒 | SLOT 1 | SLOT 1 |
| SLOT 3 | SLOT 3 | |
| SLOT 4 | SLOT 4 | |
| 1800 II机盒（紧凑型） | SLOT 1（建议插放槽位） | SLOT 1 |
| SLOT 2 | SLOT 2 | |
| SLOT 3（建议插放槽位） | SLOT 3 | |
| SLOT 4 | SLOT 4 | |
| SLOT 5（建议插放槽位） | SLOT 5 | |
| SLOT 6 | SLOT 6 | |
| 1800V机盒 | SLOT 1～14 | SLOT 1～14 |
| SLOT 19 | SLOT 19 |
TFN12LDX工作原理和信号流
LDX的信号流向可分为发送方向和接收方向，即LDX从客户侧到WDM侧为发送方向，反之为接收方向。
- 发送方向
客户侧光模块由RX1和RX2光口接收2路客户设备的光信号，完成O/E转换。
经过O/E转换的电信号进入信号处理模块。不同类型的信号被送入不同的封装映射模块，完成封装映射处理。最后进行OTN成帧等操作，输出4路OTU2/OTU2e电信号。
OTU2/OTU2e信号送至波分侧光模块，经过E/O转换，发送符合ITU-T G.694.1建议的DWDM或符合ITU-T G.694.2建议的CWDM标准波长OTU2/OTU2e光信号，由OUT1～OUT4光口输出。
- 接收方向
波分侧光模块由IN1～IN4光口接收WDM侧的符合ITU-T G.694.1建议的DWDM标准波长或符合ITU-T G.694.2建议的CWDM标准波长的OTU2/OTU2e光信号，完成O/E转换。
经过O/E转换的电信号进入业务处理模块，在本模块内部完成OTU2/OTU2e定帧、解映射和解封装处理等操作，输出2路STM-64/OC-192/10GE LAN/10GE WAN/FC800/FICON 8G/FC1200/FICON 10G/OTU2/OTU2e电信号。
STM-64/OC-192/10GE LAN/10GE WAN/FC800/FICON 8G/FC1200/FICON 10G/OTU2/OTU2e电信号通过客户侧光模块完成E/O转换，由TX1和TX2光口输出。
功能模块
- 客户侧光模块
包括客户侧接收和发送部分。
- 客户侧接收：接收客户侧设备STM-64/OC-192/10GE LAN/10GE WAN/FC800/FICON 8G/FC1200/FICON 10G/OTU2/OTU2e光信号，并实现光信号向内部电信号的O/E转换。
- 客户侧发送：实现内部电信号向STM-64/OC-192/10GE LAN/10GE WAN/FC800/FICON 8G/FC1200/FICON 10G/OTU2/OTU2e光信号的E/O转换，并将光信号发送至客户侧设备。
- 上报客户侧光口性能。
- 上报客户侧激光器工作状态。
- 波分侧光模块
包括波分侧接收和发送部分。
- 波分侧接收：实现OTU2/OTU2e光信号的O/E转换。
- 波分侧发送：实现内部电信号和OTU2/OTU2e光信号的E/O转换。
- 上报波分侧光口性能。
- 上报波分侧激光器工作状态。
- 业务处理模块
模块由SDH封装/解封装模块、10GE LAN封装/解封装模块、FC封装/解封装模块和OTN处理模块组成。
- SDH封装/解封装模块
实现2路STM-64/OC-192/10GE WAN信号的封装处理，映射到OTU2净荷区域，并实现其逆过程。具有STM-64/10GE WAN性能监测功能。
- 10GE LAN封装/解封装模块
实现2路10GE LAN信号的封装处理，映射到OTU2/OTU2e净荷区域，并实现其逆过程。具有10GE LAN性能监测功能。
- FC封装/解封装模块
实现2路FC800/FICON 8G信号的封装处理，映射到OTU2净荷区域，并实现其逆过程；也可以实现2路FC1200/FICON 10G信号的封装处理，映射到OTU2e净荷区域，并实现其逆过程。具有FC800/FICON 8G/FC1200/FICON 10G性能监测功能。
- OTN处理模块
完成OTU2/OTU2e成帧、OTU2/OTU2e开销处理、纠错编码及解码处理。
- SDH封装/解封装模块
- 时钟模块
提供单板工作所需的时钟，实现时钟透传。
- 1588v2模块
仅TNF2LDX支持1588v2模块。将时钟板的时间戳按照IEEE 1588v2协议发送到下一个网元，或将从业务板接收到时钟信息按照IEEE 1588v2协议提取出来并传给时钟板。
- 通信模块
- 收集单板各功能模块的告警和性能事件和工作状态检测信息。
- 与主控交换时钟单板进行数据通信，以实现对整个单板的操作控制。
- 电源模块
- 将DC电源转换为单板各模块所需的电源。
激光器等级
单板光接口的激光伤害等级为HAZARD LEVEL 1，光口的最大输出光功率低于10dBm（10mW）。
机械指标
- 尺寸（高×宽×深）：19.8mm×193.8mm×208.7mm
- 重量：
- F1LDX：1kg
- F2LDX：0.65kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TNF1LDX | 31 | 32 |
| TNF2LDX | 29 | 30 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
