Optix OSN8800 TN53ND2（2 x 10G line service processing board）单板属于线路类单板，实现以下信号的相互转换：16 x ODU0/8 x ODU1/2 x ODU2/4 x ODUflex2 x OTU2或2 x ODU2e2 x OTU2e。OTU2/OTU2e为符合ITU-T G.694.1建议的DWDM标准波长。支持ODU0、ODU1、ODUflex、ODU2/ODU2e的混合传送。

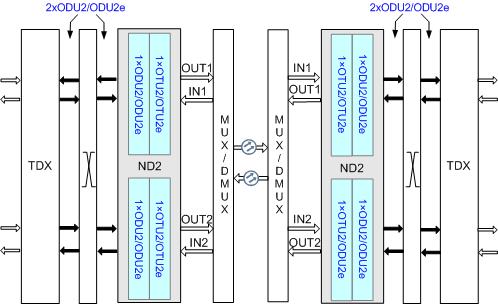

说明：TN12ND2、TN52ND2、TN53ND2、TN57ND2需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。
说明：TN12ND2、TN52ND2、TN53ND2、TN57ND2单板需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。
说明：TN12ND2、TN52ND2、TN53ND2、TN57ND2需要设置“单板模式”，该应用场景“单板模式”为：“电中继模式”或“光中继模式”。对于光层ASON和电层ASON应用时，设置“光中继模式”和“电中继模式”对系统没有影响；对于非ASON应用时，只有设置为“光中继模式”才能进行端到端的管理。
该场景下一对IN/OUT口支持输入波长和输出波长不相同。
仅TN12ND2/TN52ND2支持11.3Gbit/s速率的OTU2e中继，且配置的光模块为“800ps/nm-C波段-可调波长-（D）RZ-PIN”。

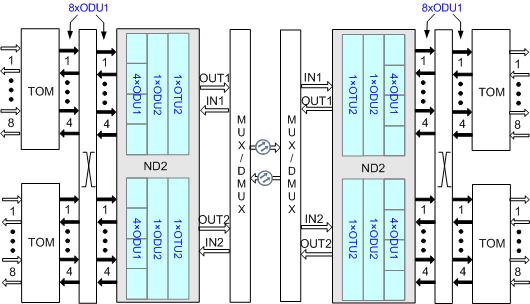

说明：TN52ND2、TN53ND2、TN57ND2需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。

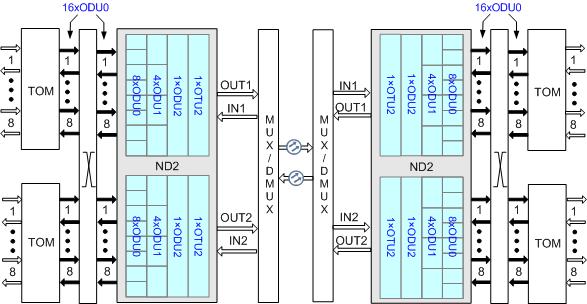

对于TN52ND2T04/TN53ND2/TN57ND2：
在“标准模式”下时，ODU时隙方式配置“自动连续”时，支持ODU0–>ODU1–>ODU2。
在“标准模式”下时，ODU时隙方式配置“自动随机”时，支持ODU0–>ODU2。
在“兼容模式”下时，不支持ODU时隙方式的配置，仅支持ODU0–>ODU1–>ODU2。
说明：TN52ND2T04/TN53ND2/TN57ND2单板需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。

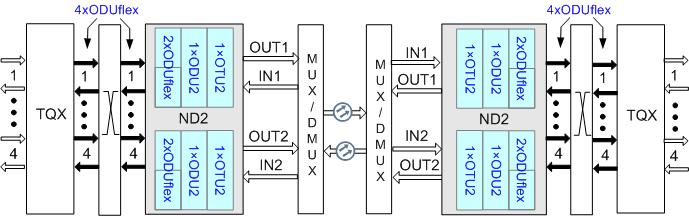

每路OTU2对应的两路ODUflex的总带宽不能超过10Gbit/s。
仅TN52ND2T04/TN53ND2/TN57ND2在标准模式下支持ODUflex。

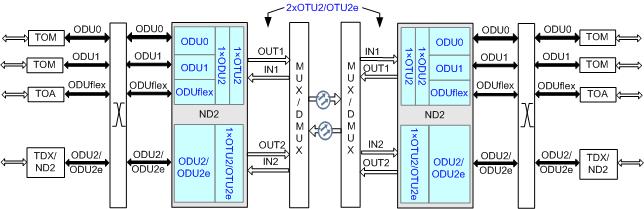

说明：同一个IN/OUT口支持ODU0、ODU1、ODUflex的混合传输，最大带宽为10Gbit/s。
同一块单板可以实现ODU0、ODU1、ODU2/ODU2e、ODUflex级别信号的混传。
不同的IN/OUT口之间的“业务模式”是独立的，互不影响。对于TN11ND2单板，修改一个IN/OUT口的“业务模式”，单板将复位，业务中断，修改前需要先删除另一个IN/OUT口的所有业务交叉连接。
仅TN52ND2、TN53ND2、TN57ND2支持ODU0。仅TN52ND2T04/TN53ND2/TN57ND2在标准模式下支持ODUflex。
上下业务的两站点线路单板的“ODU时隙配置模式”参数设置必须一致，TN53ND2/TN57ND2单板与不支持设置“ODU时隙配置模式”参数的单板对接时，“ODU时隙配置模式”需要设置为“自动连续”。例如：TN53ND2与TN52NQ2对接，由于TN52NQ2不支持“ODU时隙配置模式”参数设置，TN53ND2的“ODU时隙配置模式”参数必须设置为“自动连续”。
仅52ND2T04、TN53ND2、TN57ND2、TN53NQ2、TN57NQ2、TN52NS2T04、TN52NS2T05、TN52NS2T06、TN52NS201M01、TN52NS201M02、TN53NS2、TN54HUNQ2支持设置“ODU时隙配置模式”参数。
ND2单板支持电层交叉、OTN接口、ESC等功能和特性。
ND2单板功能和特性，如表1和表2所示。
说明：仅OptiX OSN 8800支持ODU0/ODUflex。
| 功能和特性 | 描述 | ||||
|---|---|---|---|---|---|
| 基本功能 | ND2实现以下信号的相互转换：
支持ODU0、ODU1、ODUflex、ODU2和ODU2e混合传送。 | ||||
| 交叉能力 | 支持与交叉板实现业务调度。
| ||||
| OTN功能 |
说明： 仅TN52ND2T04/TN53ND2/TN57ND2支持ODU0层的TCM功能和TCM非介入监测。 | ||||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||||
| ESC功能 | 支持 | ||||
| PRBS功能 | 波分侧支持PRBS功能。 说明： TN52ND2T04/TN53ND2/TN57ND2在以下场景时，需要本端和对端的线路板同时开启PRBS功能，才能使PRBS生效。 工作在标准模式且配置了ODU0/ODU1/ODUflex的交叉连接，或者工作在兼容模式且未配置交叉连接。 | ||||
| LPT功能 | 不支持 | ||||
| 纠错编码 | TN11ND2：
TN12ND2/TN52ND2/TN53ND2/TN57ND2：
说明： 采用不同纠错编码的单板不能对接。 | ||||
| 性能监视与告警监测 |
| ||||
| 中继板 |
| ||||
| ALS功能 | 不支持 | ||||
| 测试帧功能 | 不支持 | ||||
| IEEE 1588v2 | TN12ND2/TN52ND2T01/TN52ND2T02/TN52ND201M01/TN53ND2/TN57ND2单板支持BC和OC模式，不支持TC和TC+OC模式。 | ||||
| 物理层时钟 | TN12ND2背板调度ODU1信号时支持。 TN52ND2T01/TN52ND2T02/TN52ND201M01背板调度ODU0/ODU1信号时支持。 TN53ND2/TN57ND2背板调度ODU0/ODU1/ODUflex时支持。 | ||||
| 光层ASON | 支持 | ||||
| 电层ASON | TN11ND2/TN12ND2/TN52ND2/TN53ND2/TN57ND2单板支持 | ||||
| 保护方式 |
说明： 当调度颗粒为ODUflex时，不支持支路SNCP保护和ODUk环网保护。 | ||||
| 环回 | 单板 | 波分侧环回 | ODU0通道环回 | ODU1通道环回 | ODUflex通道环回 |
| TN11ND2 | 支持 | 不支持 | 支持 | 不支持 | |
| TN12ND2 | 支持 | 不支持 | 支持 | 不支持 | |
TN52ND2T01 TN52ND2T02 TN52ND201M01 | 支持 | 支持 | 支持 | 不支持 | |
TN52ND2T04 TN53ND2 TN57ND2 | 仅当背板侧接入ODU2/ODU2e信号时支持。 | 支持 | 仅当背板侧接入ODU1信号时支持。 | 支持 | |
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3u IEEE 802.3z IEEE 802.3ae ITU-T G.707 ITU-T G.782 ITU-T G.783 GR-253-CORE Synchronous Optical Network(SONET) Transport Systems: Common Generic NCITS FIBRE CHANNEL PHYSICAL INTERFACES (FC-PI) NCITS FIBRE CHANNEL LINK SERVICES (FC-LS) NCITS FIBRE CHANNEL FRAMING AND SIGNALING-2(FC-FS-2) NCITS FIBRE CHANNEL BACKBONE-3 (FC-BB-3) NCITS FIBRE CHANNEL SWITCH FABRIC-3 (FC-SW-3) NCITS FIBRE CHANNEL - PHYSICAL AND SIGNALINGINTERFACE (FC-PH) NCITS FIBRE CHANNEL SINGLE-BYTE COMMAND CODESETS-2 MAPPING PROTOCOL (FC-SB-2) SMPTE 292M Bit-Serial Digital Interfacefor High-Definition Television Systems ETSI TR 101 891 Professional Interfaces:Guidelinesfor the implementation and usage of the DVB Asynchronous Serial Interface(ASI) SMPTE 259M 10-Bit 4:2:2 Component and4fsc Composite Digital Signals - Serial Digital Interface NCITS SBCON Single-Byte Command Code Sets CONnectionarchitecture (SBCON) ANSI X3.139 Information Systems - FiberDistributed Data Interface(FDDI) - Token Ring Media Access Control(MAC) ANSI X3.148 Information Systems - FiberDistributed Data Interface(FDDI) - Token Ring Physical Layer Protocol(PHY) ANSI X3.166 Information Systems - FiberDistributed Data Interface(FDDI) Physical Layer Medium Dependent(PDM) | |||
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.873.1 ITU-T G.694.1 | ||||
说明：仅TN12ND2、TN52ND2、TN53ND2、TN57ND2支持中继模式。
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 用于系统中的电中继站，实现相应光信号的电中继功能。 | ||
| 中继速率 | OTU2：OTN业务，速率为10.71Gbit/s OTU2e：OTN业务，速率为11.1Gbit/s或者11.3Gbit/s 说明： 仅TN12ND2/TN52ND2支持11.3Gbit/s速率的OTU2e中继，且配置的光模块为“800ps/nm-C波段-可调波长-（D）RZ-PIN”。 | ||
| OTN功能 |
| ||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||
| ESC功能 | 支持 | ||
| PRBS功能 | 不支持 | ||
| 纠错编码 | TN12ND2/TN52ND2/TN53ND2/TN57ND2：
说明： 采用不同纠错编码的单板不能对接。 | ||
| 性能监视与告警监测 |
| ||
| ALS功能 | 不支持 | ||
| 测试帧功能 | 不支持 | ||
| IEEE 1588v2 | 不支持 | ||
| 物理层时钟 | 不支持 | ||
| 光层ASON | 支持 | ||
| 电层ASON | 不支持 | ||
| 保护方式 | 不支持 | ||
| 环回 | 不支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | - | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.694.1 | ||
