TSC单板属于支路类单板，实现一路100GE/OTU4业务光信号与一路ODU4电信号之间的相互转换。

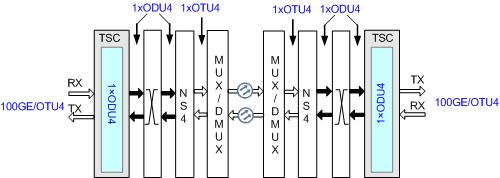

TSC单板在WDM系统中的应用如图1所示。
图1TSC单板在WDM系统中的应用
| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 实现以下信号的相互转换： 1 x100GE/OTU41 x ODU4 | ||
| 客户侧业务类型 | 100GE：以太网业务，速率为103.125Gbit/s OTU4：OTN业务，速率为111.81Gbit/s | ||
| 交叉能力 | 支持一路ODU4信号通过背板总线与交叉板实现业务的交叉调度。 | ||
| OTN功能 |
| ||
| ESC功能 | 接入OTU4时支持。 | ||
| PRBS测试功能 | 仅当客户侧接入OTU4时，客户侧支持PRBS测试功能。 | ||
| LPT功能 | 不支持 | ||
| 纠错编码 | 仅当接入OTU4业务时，客户侧支持FEC编码，符合ITU-T G.709的建议。 | ||
| 告警与性能监测 |
| ||
| ALS功能 | 当接入非OTN业务时客户侧支持。 | ||
| 测试帧功能 | 仅客户侧接入100GE业务时支持。 | ||
| 时延测量 | 不支持 | ||
| 物理层时钟 | 当客户侧接入100GE/OTU4时，支持同步以太透传，不支持同步以太处理。 | ||
| IEEE 1588v2 | 不支持 | ||
| 电层ASON | 支持 | ||
| 保护方式 |
说明： 仅当客户侧接入OTU4时，支持支路SNCP保护。 | ||
| 环回 | 客户侧 | 内环回 | 支持 |
| 外环回 | 支持 | ||
| 通道环回 | 不支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3ba | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.8201 ITU-T G.873.1 ITU-T G.694.1 ITU-T G.8261 ITU-T G.8262 | ||
单板面板上有单板指示灯、接口。
TSC单板面板外观图如图1所示。
说明：如果设备使用华为公司机柜，为避免机柜门压迫光纤，单板使用G.657A2光纤；如不装机柜门或者使用第三方机柜时不存在柜门压迫光纤的情况，光纤类型无此限制。
单板的面板上共有4个指示灯：
- 单板硬件状态灯（STAT）—红、绿、黄三色指示灯
- 业务激活状态灯（ACT）—绿色指示灯
- 单板软件状态灯（PROG）—红绿双色指示灯
- 业务告警指示灯（SRV）—红、绿、黄三色指示灯
关于指示灯的详细介绍请参考单板指示灯。
TSC单板面板上各接口类型和用途如表1所示。
| 接口丝印 | 接口类型 | 用途 |
|---|---|---|
| RX | LC | 接收客户侧设备输出的业务光信号。 |
| TX | LC | 发送业务光信号至客户侧设备。 |
单板的激光安全等级为HAZARDLEVEL 1，代表单板光口最大输出光功率低于10dBm（10mW）。
单板指标包含光接口指标、单板尺寸、重量和功耗。
| 单板名称 | 客户侧固定光模块 | 客户侧可插拔光模块 |
|---|---|---|
| TN54TSC | N/A | 100GBASE-LR4-10 km-CFP 100GBASE-10×10G-10 km-CFP （100GBASE-4×25G）/（OTU4-4×28G）-10km-CFP |
说明：出于预警考虑，网管的输入光功率过低和输入光功率过高告警的门限缺省值在单板的灵敏度和过载点基础上留有一定余量。
项目 | 单位 | 指标值 |
|---|---|---|
| 光模块类型 | 100GBASE-LR4-10km-CFP | |
| 光线路码型 | - | NRZ |
| 光源类型 | - | SLM |
| 传输目标距离 | km | 10 |
发送机在S点的特性 | ||
| 每通道信号速率 | Gbit/s | 25.78125 |
| 速率精度 | ppm | -100～100 |
| 每通道中心波长（Min） | nm | 1294.53 |
| 1299.02 | ||
| 1303.54 | ||
| 1308.09 | ||
| 每通道中心波长（Max） | nm | 1296.59 |
| 1301.09 | ||
| 1305.63 | ||
| 1310.19 | ||
总平均发送光功率（Min） | dBm | 1.7 |
总平均发送光功率（Max） | dBm | 10.5 |
| 每通道发送OMA值（Min） | dBm | -1.3 |
| 每通道发送OMA值（Max） | dBm | 4.5 |
| 每通道发送平均光功率（Min） | dBm | -4.3 |
| 每通道发送平均光功率（Max） | dBm | 4.5 |
| 最小消光比 | dB | 4 |
| 最小边模抑制比 | dB | 30 |
接收机在R点的特性 | ||
接收机类型 | - | PIN |
| 每通道信号速率 | Gbit/s | 25.78125 |
| 速率精度 | ppm | -100～100 |
| 每通道中心波长（Min） | nm | 1294.53 |
| 1299.02 | ||
| 1303.54 | ||
| 1308.09 | ||
| 每通道中心波长（Max） | nm | 1296.59 |
| 1301.09 | ||
| 1305.63 | ||
| 1310.19 | ||
| 每通道接收平均光功率（Min） | dBm | -10.6 |
| 每通道接收平均光功率（Max） | dBm | 4.5 |
| 每通道最小过载点OMA值 | dBm | 4.5 |
| 每通道接收灵敏度OMA值 | dBm | -8.6 |
| 最大反射系数 | dB | -26 |
说明：项目 | 单位 | 指标值 |
|---|---|---|
| 光模块类型 | 100GBASE-10×10G-10km-CFP | |
| 光线路码型 | - | NRZ |
| 光源类型 | - | SLM |
| 传输目标距离 | km | 10 |
发送机在S点的特性 | ||
| 每通道信号速率 | Gbit/s | 10.3125 |
| 速率精度 | ppm | -100～100 |
| 每通道中心波长（Min） | nm | 1521 |
| 1529 | ||
| 1537 | ||
| 1545 | ||
| 1553 | ||
| 1561 | ||
| 1569 | ||
| 1577 | ||
| 1585 | ||
| 1593 | ||
| 每通道中心波长（Max） | nm | 1525 |
| 1533 | ||
| 1541 | ||
| 1549 | ||
| 1557 | ||
| 1565 | ||
| 1573 | ||
| 1581 | ||
| 1589 | ||
| 1597 | ||
| 总发送平均光功率（Min） | dBm | 4.2 |
| 总发送平均光功率（Max） | dBm | 13.5 |
| 每通道发送平均光功率（Min） | dBm | -5.8 |
| 每通道发送平均光功率（Max） | dBm | 3.5 |
| 每通道发送OMA值（Min） | dBm | -2.8 |
| 每通道发送OMA值（Typ） | dBm | -0.8 |
| 每通道发送OMA值（Max） | dBm | 3.5 |
| 最小消光比 | dB | 2.5 |
| 最小边模抑制比 | dB | 30 |
接收机在R点的特性 | ||
接收机类型 | - | PIN |
| 每通道信号速率 | Gbit/s | 10.3125 |
| 速率精度 | ppm | -100～100 |
| 每通道中心波长（Min） | nm | 1521 |
| 1529 | ||
| 1537 | ||
| 1545 | ||
| 1553 | ||
| 1561 | ||
| 1569 | ||
| 1577 | ||
| 1585 | ||
| 1593 | ||
| 每通道中心波长（Max） | nm | 1525 |
| 1533 | ||
| 1541 | ||
| 1549 | ||
| 1557 | ||
| 1565 | ||
| 1573 | ||
| 1581 | ||
| 1589 | ||
| 1597 | ||
| 每通道接收平均光功率（Min） | dBm | -10.8 |
| 每通道接收平均光功率（Max） | dBm | 3.5 |
| 每通道最小过载点OMA值 | dBm | 3.5 |
| 每通道接收灵敏度OMA值 | dBm | -8.8 |
| 最大反射系数 | dB | -26 |
说明：项目 | 单位 | 指标值 |
|---|---|---|
| 光模块类型 | （100GBASE-4×25G）/（OTU4-4×28G）-10km-CFP | |
| 光线路码型 | - | NRZ |
| 光源类型 | - | SLM |
| 传输目标距离 | km | 10 |
发送机在S点的特性 | ||
| 每通道信号速率 | Gbit/s | 100GE: 25.78125 OTU4: 27.952493 |
| 速率精度 | ppm | 100GE: -100～100 OTU4: -20～20 |
| 每通道中心波长（Min） | nm | 1294.53 |
| 1299.02 | ||
| 1303.54 | ||
| 1308.09 | ||
| 每通道中心波长（Max） | nm | 1296.59 |
| 1301.09 | ||
| 1305.63 | ||
| 1310.19 | ||
| 总发送平均光功率（Min） | dBm | 100GE: 1.7 OTU4: 3.5 |
| 总发送平均光功率（Max） | dBm | 100GE: 10.5 OTU4: 8.9 |
| 每通道发送平均光功率（Min） | dBm | 100GE: -4.3 OTU4: -2.5 |
| 每通道发送平均光功率（Max） | dBm | 100GE: 4.5 OTU4: 2.9 |
| 每通道发送OMA值（Min） | dBm | -1.3（仅100GE涉及） |
| 每通道发送OMA值（Max） | dBm | 4.5（仅100GE涉及） |
| 眼图模框 | - | 100GE: 符合IEEE 802.3ba建议模板 OTU4: 符合ITU-T G.959建议模板 |
| 最小消光比 | dB | 100GE: 4 OTU4: 7 |
| 最小边模抑制比 | dB | 30 |
接收机在R点的特性 | ||
接收机类型 | - | PIN |
| 每通道信号速率 | Gbit/s | 100GE: 25.78125 OTU4: 27.952493 |
| 速率精度 | ppm | 100GE: -100～100 OTU4: -20～20 |
| 每通道中心波长（Min） | nm | 1294.53 |
| 1299.02 | ||
| 1303.54 | ||
| 1308.09 | ||
| 每通道中心波长（Max） | nm | 1296.59 |
| 1301.09 | ||
| 1305.63 | ||
| 1310.19 | ||
| 每通道接收平均光功率（Min） | dBm | 100GE: -10.6 OTU4: -8.8 |
| 每通道接收平均光功率（Max） | dBm | 100GE: 4.5 OTU4: 2.9 |
| 每通道最小过载点OMA值 | dBm | 4.5（仅100GE涉及） |
| 每通道接收灵敏度OMA值 | dBm | -8.6（仅100GE涉及） |
| 每通道接收等效灵敏度 | dBm | -10.3（仅OTU4涉及） |
| 每通道最小过载点值 | dBm | 2.9（仅OTU4涉及） |
| 最大反射系数 | dB | -26 |
说明：- 面板尺寸：25.4 mm （宽） x 220 mm （深） x 264.6 mm（高）
- 重量：1.5 kg
| 单板名称 | 单板典型功耗（W） | 单板最大功耗a（W） |
|---|---|---|
| TSC | 65.0 | 80.0 |
| a：最大功耗指设备在正常工作时的最高环境温度下测得的数值。 | ||
