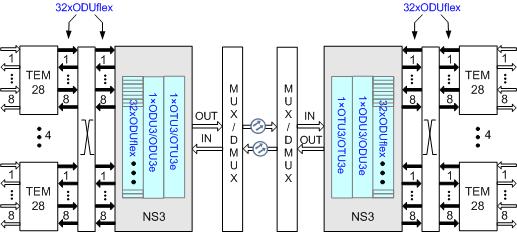

TN54NS3T01单板属于线路类单板，实现以下信号的相互转换：32 x ODU0/32 x ODUflex/16 x ODU1/4 x ODU2/1x ODU31 x OTU3，4 x ODU2e1x OTU3e或256 x VC-41 x OTU3。OTU3/OTU3e为符合ITU-T G.694.1建议的DWDM标准波长。TN52NS3/TN54NS3/TN55NS3支持ODU0、ODU1和ODU2/ODU2e的混合传送。TN56NS3支持ODU0/ODU1/ODU2/ODU2e/ODUflex/VC-4的混合传送。TN55NS3/TN56NS3采用相干接收技术，应用于相干系统。
- 当配置为40Gbit/s多速率-2km光模块时，波分侧不支持OTU3e，背板侧不支持ODU2e。
- 当配置800ps/nm-C波段-可调波长-ODB-PIN、800ps/nm-C波段-可调波长-DQPSK-PIN或800ps/nm-C波段-可调波长-nDQPSK-PIN光模块时，无上述限制。
说明：TN54NS3/TN55NS3/TN56NS3需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。
说明：TN54NS3/TN55NS3/TN56NS3需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。

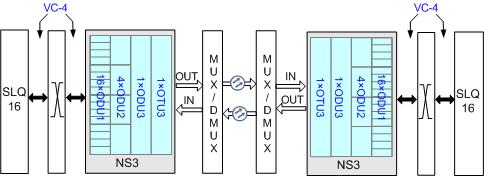

- TN52NS3映射路径为：ODU1–>ODU2–>ODU3 。

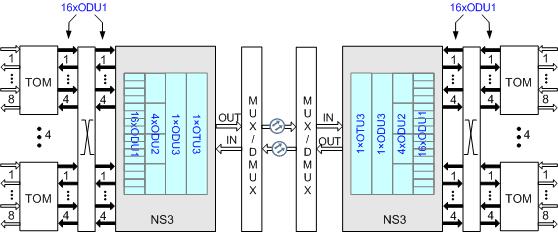

- TN54NS3/TN55NS3/TN56NS3映射路径为：ODU1–>ODU3。
说明：只有在OptiX OSN 8800中，TN52NS3/TN54NS3/TN55NS3/TN56NS3才支持该场景。
TN54NS3/TN55NS3/TN56NS3需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。

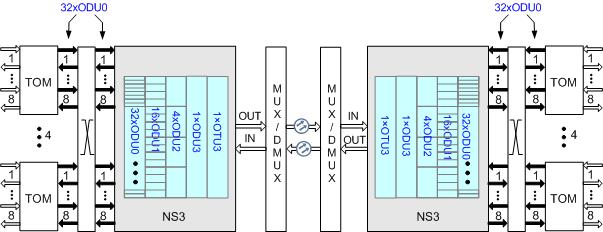

- TN52NS3的映射路径为：ODU0–>ODU1–>ODU2–>ODU3。
- TN54NS3/TN55NS3的映射路径为：ODU0–>ODU1–>ODU3。
- ODU时隙方式配置“自动连续”时，TN56NS3的映射路径为：ODU0–>ODU1–>ODU3；ODU时隙方式配置“自动随机”时，TN56NS3的映射路径为：ODU0–>ODU3。
说明：TN54NS3/TN55NS3/TN56NS3需要设置“单板模式”，该应用场景“单板模式”为：“普通线路模式”。

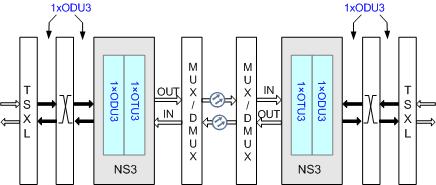

与TSXL配合使用时，TN54NS3/TN55NS3/TN56NS3单板的“线路速率”参数必须设为“标准模式”。
说明：TN54NS3/TN55NS3在OptiX OSN 6800子架/OptiX OSN 8800平台子架/OptiXOSN 8800通用型平台子架中仅支持中继模式。
TN56NS3在OptiX OSNOptiXOSN 8800通用型平台子架子架中仅支持中继模式。
说明：TN54NS3/TN55NS3/TN56NS3需要设置“单板模式”，可设置为“电中继模式”或“光中继模式”。对于光层ASON和电层ASON应用时，设置“光中继模式”和“电中继模式”对系统没有影响；对于非ASON应用时，只有设置为“光中继模式”才能进行端到端的管理。
该场景下一对IN/OUT口支持输入波长和输出波长不相同。
说明：VC-4可映射到ODU1或ODU2。
单板插放在T64子架时，最大支持128xVC-4；插放在T32/T16子架时，无此限制。
当接入SDH业务时，单板不支持“自动连续”的时隙模式，只支持“自动随机”的模式，对接时需选用支持“自动随机”模式的单板。

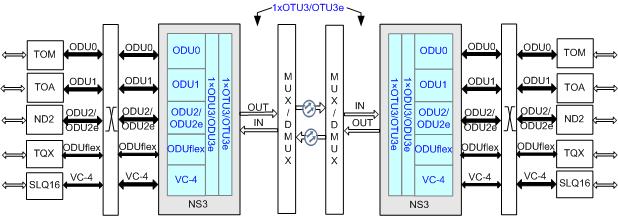

说明：IN/OUT口支持ODU0、ODU1、ODU2/ODU2e、ODUflex和VC-4的混合传输，最大带宽为40Gbit/s。仅TN56NS3支持ODUflex、VC-4的混合传输。
不同时隙配置方式的单板不能对接。上下业务的两站点线路单板的“ODU时隙配置模式”参数设置必须一致，TN56NS3单板与不支持设置“ODU时隙配置模式”参数的单板对接时，“ODU时隙配置模式”需要设置为“自动连续”。例如：TN56NS3与TN55NS3对接，由于TN55NS3不支持“ODU时隙配置模式”参数设置，TN56NS3的“ODU时隙配置模式”参数必须设置为“自动连续”。
仅TN56NS3/TN54HUNS3支持设置“ODU时隙配置模式”参数。
OSN8800 TN54NS34OG line service processing board功能和特性
NS3单板支持电层交叉、OTN接口、ESC等功能和特性。TN56NS3单板支持OTN和SDH业务的混合传输。
说明：仅OptiX OSN 8800支持ODU0/ODU3。
仅TN54NS3/TN55NS3/TN56NS3支持中继模式。
- 对于TN54NS3单板：
- 当配置为40Gbit/s多速率-2km光模块时，波分侧不支持OTU3e，背板侧不支持ODU2e。
- 当配置800ps/nm-C波段-可调波长-ODB-PIN、800ps/nm-C波段-可调波长-DQPSK-PIN或800ps/nm-C波段-可调波长-nDQPSK-PIN光模块时，无上述限制。
- 仅TN56NS3支持SDH相关特性和功能：SDH开销、物理层时钟（OCS）、电层ASON（SDH）、SDH保护和VC-4通道环回。
| 功能和特性 | 描述 | ||||
|---|---|---|---|---|---|
| 基本功能 | NS3支持如下信号的转换：
TN52NS3/TN54NS3/TN55NS3支持ODU0、ODU1、ODU2和ODU2e混合传输。TN56NS3支持ODU0/ODU1/ODU2/ODU2e/ODUflex/VC-4的混合传送。混传信号中有ODU2e时，必须封装为OTU3e。 TN11NS3/TN52NS3/TN54NS3单板可以对波分侧接入的信号进行色散补偿。 | ||||
| 交叉能力 | 支持与交叉板实现业务调度。 OptiX OSN 8800：
说明： TN56NS3单板插放在T64子架时，最大支持128xVC-4；插放在T32/T16子架时，无此限制。 OptiX OSN 6800：
| ||||
| OTN功能 |
说明： 仅TN56NS3单板的ODU0层和ODUflex层支持TCM功能和TCM的非介入监视功能。 | ||||
| SDH业务处理 | 支持VC-12/VC-3/VC-4业务以及VC-4-4c、VC-4-16c、VC-4-64c级联业务。 | ||||
| SDH开销处理 | 仅TN56NS3支持：
说明： TN56NS3仅支持D4–D12通道开销处理，不支持D1–D3通道开销处理。 | ||||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||||
| ESC功能 | 支持 | ||||
| PRBS功能 | TN52NS3/TN54NS3/TN55NS3/TN56NS3波分侧支持PRBS功能。 | ||||
| LPT功能 | 不支持 | ||||
| 纠错编码 | TN11NS3/TN52NS3:
TN54NS3:
TN55NS3/TN56NS3:
说明： 采用不同纠错编码的单板不能对接。 | ||||
| 性能监视与告警监测 |
说明： 仅TN54NS3支持泊松模式。 仅TN55NS3/TN56NS3支持CD、PMD性能监测功能。 仅TN56NS3支持B1/B2字节监视。 | ||||
| 中继板 |
| ||||
| ALS功能 | 不支持 | ||||
| 测试帧功能 | 不支持 | ||||
| IEEE 1588v2 | TN54NS3支持BC和OC模式，不支持TC和TC+OC模式。 | ||||
| 物理层时钟（OTN） | TN54NS3背板调度ODU0/ODU1/ODU2/ODU2e信号时支持。 TN56NS3背板调度ODU0/ODU1/ODU2/ODU2e/ODUflex信号时支持。 | ||||
| 物理层时钟（OCS） | 仅TN56NS3支持。 | ||||
| 光层ASON | 支持 | ||||
| 电层ASON（OTN） | 仅TN52NS3/TN54NS3/TN55NS3/TN56NS3支持 | ||||
| 电层ASON（SDH） | 仅TN56NS3支持 说明： 单板插放在T16子架时，不支持SDH ASON。 | ||||
| 保护方式 | OTN保护：
SDH保护：
说明： 仅TN52NS3支持光波长共享保护。 当调度颗粒为ODUflex时，不支持ODUk环网保护和支路SNCP保护。 | ||||
| 环回 | 单板 | 波分侧环回 | ODU0/ODU1/ODU2通道环回 | ODUflex通道环回 | VC-4通道环回 |
| TN11NS3 | 支持 | ODU0/ODU1：不涉及 ODU2：支持 | 不涉及 | 不涉及 | |
| TN52NS3 | 支持 | 支持 | 不涉及 | 不涉及 | |
| TN54NS3 | 支持 | 支持 | 不涉及 | 不涉及 | |
| TN55NS3 | 支持 | 支持 | 不涉及 | 不涉及 | |
| TN56NS3 | 支持 | 支持 | 支持 | 支持 | |
支持的协议或标准 | 透传的协议或标准（无性能监视） | IEEE 802.3u IEEE 802.3z IEEE 802.3ae IEEE 802.3ba ITU-T G.707 ITU-T G.782 ITU-T G.783 ITU-T G.774.7 GR-253-CORE Synchronous Optical Network(SONET) Transport Systems: Common Generic NCITS FIBRE CHANNEL PHYSICAL INTERFACES (FC-PI) NCITS FIBRE CHANNEL LINK SERVICES (FC-LS) NCITS FIBRE CHANNEL FRAMING AND SIGNALING-2(FC-FS-2) NCITS FIBRE CHANNEL BACKBONE-3 (FC-BB-3) NCITS FIBRE CHANNEL SWITCH FABRIC-3 (FC-SW-3) NCITS FIBRE CHANNEL - PHYSICAL AND SIGNALINGINTERFACE (FC-PH) NCITS FIBRE CHANNEL SINGLE-BYTE COMMAND CODESETS-2 MAPPING PROTOCOL (FC-SB-2) SMPTE 292M Bit-Serial Digital Interfacefor High-Definition Television Systems ETSI TR 101 891 Professional Interfaces:Guidelinesfor the implementation and usage of the DVB Asynchronous Serial Interface(ASI) SMPTE 259M 10-Bit 4:2:2 Component and4fsc Composite Digital Signals - Serial Digital Interface SMPTE 297-2006 Serial Digital Fiber TransmissionSystem for SMPTE 259M, SMPTE 344M, SMPTE 292 and SMPTE 424M Signals NCITS SBCON Single-Byte Command Code Sets CONnectionarchitecture (SBCON) ANSI X3.139 Information Systems - FiberDistributed Data Interface(FDDI) - Token Ring Media Access Control(MAC) ANSI X3.148 Information Systems - FiberDistributed Data Interface(FDDI) - Token Ring Physical Layer Protocol(PHY) ANSI X3.166 Information Systems - FiberDistributed Data Interface(FDDI) Physical Layer Medium Dependent(PDM) | |||
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.873.1 ITU-T G.694.1 ITU-T G.707 ITU-T G.783 ITU-T G.774.1 ITU-T G.774.2 ITU-T G.774.3 ITU-T G.774.4 ITU-T G.774.5 ITU-T G.774.6 ITU-T G.774.9 ITU-T G.774.10 ITU-T G.825 ITU-T G.829 | ||||
说明：| 功能和特性 | 描述 | ||
|---|---|---|---|
| 基本功能 | 用于系统中的电中继站，实现相应光信号的电中继功能。 | ||
| 中继速率 | OTU3：OTN业务，速率为43.02Gbit/s OTU3e：OTN业务，速率为44.58Gbit/s | ||
| OTN功能 |
| ||
| WDM规格 | 支持ITU-T G.694.1的DWDM技术规格。 | ||
| 波长可调功能 | 支持波长可调光模块。可实现:
| ||
| ESC功能 | 支持 | ||
| PRBS功能 | 不支持 | ||
| 纠错编码 | TN54NS3:
TN55NS3/TN56NS3:
说明： 采用不同纠错编码的单板不能对接。 | ||
| 性能监视与告警监测 |
说明： 仅TN54NS3支持泊松模式。 | ||
| ALS功能 | 不支持 | ||
| 测试帧功能 | 不支持 | ||
| IEEE 1588v2 | 不支持 | ||
| 物理层时钟 | 不支持 | ||
| 光层ASON | 支持 | ||
| 电层ASON | 不支持 | ||
| 保护方式 | 不支持 | ||
| 环回 | 不支持 | ||
支持的协议或标准 | 透传的协议或标准（无性能监视） | - | |
处理的协议或标准（有性能监视） | ITU-T G.805 ITU-T G.806 ITU-T G.709 ITU-T G.872 ITU-T G.7710 ITU-T G.798 ITU-T G.874 ITU-T M.3100 ITU-T G.874.1 ITU-T G.875 ITU-T G.808.1 ITU-T G.841 ITU-T G.8201 ITU-T G.694.1 | ||
