TMK1SLNO属于SDH单板,用于接收和发送8路STM-4/STM-1光信号,或接收和发送2路STM-16光信号,TMK1SLNO单板由光电转换模块,开销处理单元,逻辑控制单元和时钟单元组成,起始支持版本V100R019C10SPC600

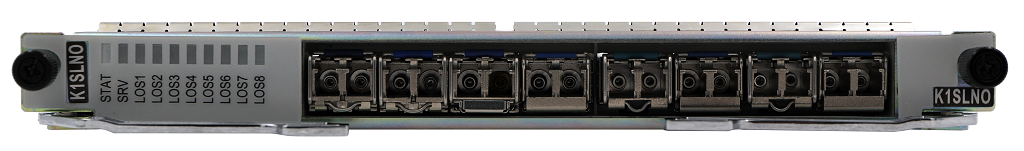

TMK1SLNO单板外观
图中的TMK1SLNO 8个接口自左到右依次为Port1~Port8,单板使用可变速率光模块时,端口速率默认为模块支持的最大速率,如果该单板与其他单板对接,则会将端口速率自适应为与对端速率一致,当只需要配置STM-16业务时,建议优先从Port1、Port2端口开始顺序插放光模块,当只需要配置STM-1/STM-4业务,建议优先使用Port3、Port4、Port7、Port8。
TMK1SLNO单板支持不同速率业务接入能力如下：
场景 | Port1 ～ Port2 | Port3 ～ Port4 | Port5 ～ Port6 | Port7 ～ Port8 |
|---|---|---|---|---|
最大支持8路STM-1/STM-4 | STM-1或STM-4 | STM-1或STM-4 | STM-1或STM-4 | STM-1或STM-4 |
最大支持2路STM-16 | STM-16 | 不可使用 | 不可使用 | 不可使用 |
单板 | 配套设备 | 配套主控板-交叉板 | 配套的起始版本 |
|---|---|---|---|
| TMK1SLNO | E6608 | TMK2UXCL | V100R019C10SPC600 |
| TMK2UXCLE | V100R021C00SPC200 | ||
| E6616 | TMK5SXCH | V100R019C10SPC600 | |
| TMK5UXCME | V100R021C00SPC300 | ||
| TMK5XCS | V100R021C10SPC200 |
TMK1SLNO应用场景
TMK1SLNO属于SDH单板，用于接收和发送8路STM-4/STM-1光信号，或接收和发送2路STM-16光信号。TMK1SLNO将接收到的光信号经O/E转换后送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。
应用场景一：MS-OTN组网场景

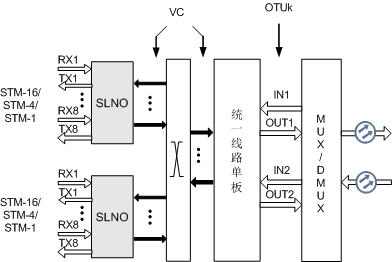

MS-OTN的应用场景下，SDH单板作为支路板用，需要配合统一线路板使用。TMK1SLNO单板支路模式的应用如图所示。
应用场景二：SDH组网场景
TMK1SLNO单板线路模式的应用如图2所示，可以在系统中组成环形网或链形网。
TMK1SLNO单板功能和特性
功能和特性 | 描述 |
|---|---|
基本功能 |
|
业务处理 | VC-12、VC-3、VC-4、VC-4-4c、VC-4-16c |
开销处理 |
|
CPLD在线加载功能 | 支持 |
接口规格 |
|
SDH SNCP | 支持 |
线性复用段保护 | 支持 |
环形复用段保护 | 支持二纤双向复用段环保护。 |
指针处理 | 支持AU指针处理。 |
ALS | 支持（符合ITU-T G.664标准） |
线路时钟源 | 支持8路SDH线路时钟。 |
物理层时钟 | 支持SDH时钟同步。 |
带外DCN | 支持 说明： 单板具体支持DCN类型详情参见“特性描述-带外DCN-DCN简介-DCN通信通道-OSC与ESC功能对比”。 |
SDH ASON | 支持 说明： 仅适配TMK5UXCME/TMK5XCS时支持。 |
误码越限/劣化门限设置 | 支持 |
复位 | 支持软复位和硬复位，软复位不影响业务。 |
单板制造信息查询 | 支持 |
FPGA在线加载功能 | 支持 |
热插拔 | 支持 |
通道环回 |
|
端口环回 | 支持端口内环回、外环回。 |
2M ASON | 支持 说明： 仅适配TMK5UXCME/TMK5XCS时支持。 |
告警与性能监测 | 提供丰富的告警和性能事件，便于设备的管理和维护。 |
