NetEngineNE40E-X8A概述
产品型号 | 描述 | BOM | 型号 | 最低软件版本 |
|---|---|---|---|---|
NE40E-X8A DC | NE40E-X8A一体化直流机箱组件(含2个风扇框) | 02350AFW | CR5B0BKP0871 | V800R006C20 |
NE40E-X8A AC | NE40E-X8A一体化交流机箱组件(含2个风扇框) | 02350AFX | CR5B0BKP0872 | V800R006C20 |
NE40E-X8A HVDC | NE40E-X8A一体化高压直流机箱组件(含2个风扇框) | 02351CCF | CR5B0BKP0873 | V800R009C10 |

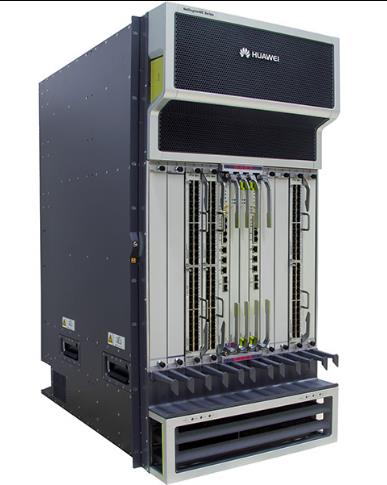

图1 外观

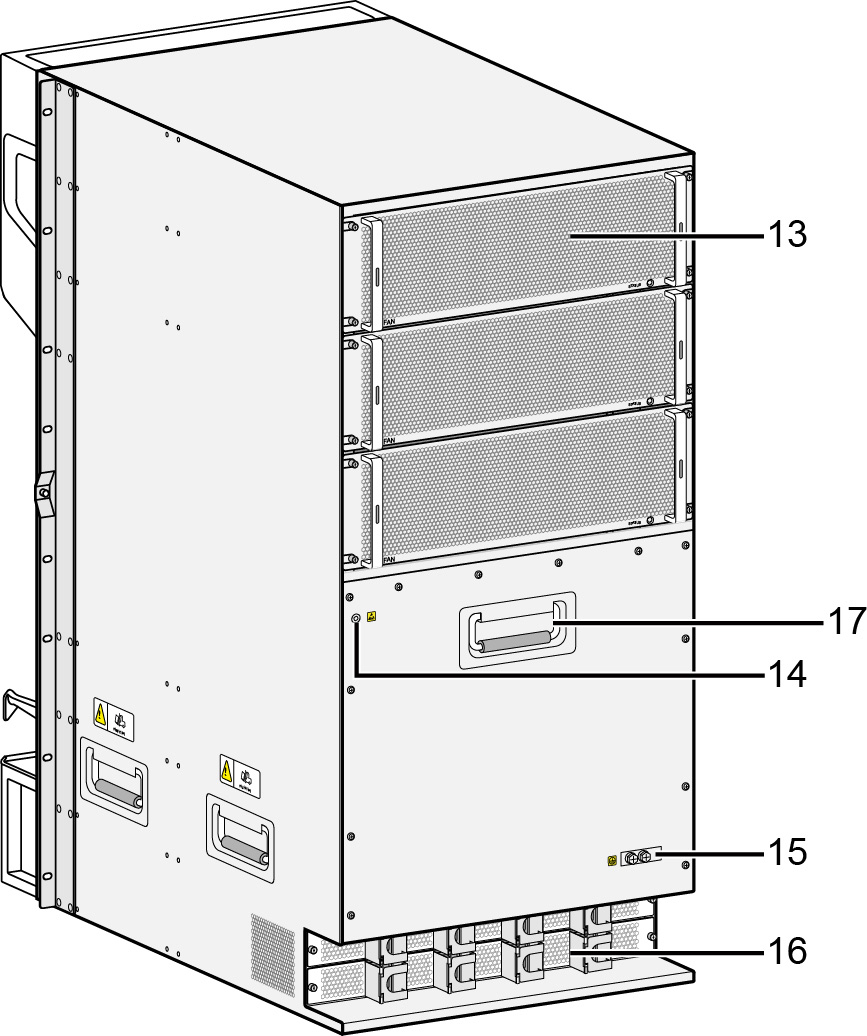

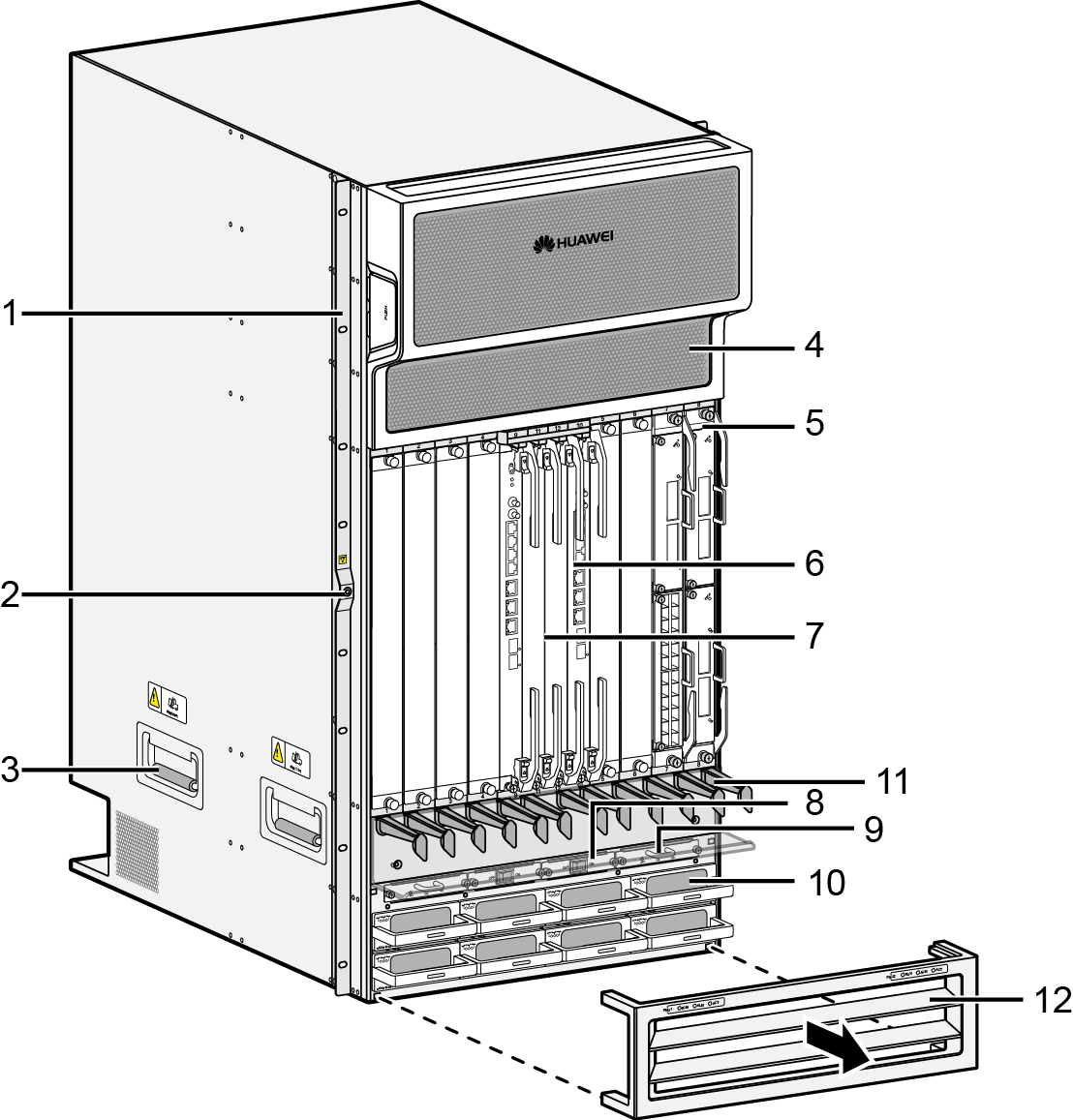

图2 组成结构（正面）
1. 挂耳 | 2. ESD插口 | 3. 搬运把手 | 4. 进风框（内设防尘网） |
5. 线路板（LPU） | 6. SRU | 7. SFU | 8. 开关模块 |
9. 电源监控模块（PMU） | 10. 电源模块（PM） | 11. 走线架 | 12. 电源区盖板 |
13. 风扇模块 | 14. ESD插口 | 15. 接地端子 | 16. 电源接入模块（PEM） |
17. 非承重把手 |
图4 槽位分布图
槽位名称 | 槽位数量 | 单板槽位 | 备注 |
|---|---|---|---|
接口板槽位 | 8 | 1～8 | 插接LPU板。 |
路由交换板槽位 | 2 | 9～10 | 插接SRU板。 |
交换板槽位 | 2 | 11～12 | 插接SFU板。 |
13槽位网板、15槽位时钟板集成在9号槽位上，14槽位网板、16槽位时钟板集成在10号槽位上。
使用display device命令看到的电源，直流电源显示为17槽位；交流电源，显示为17槽位、18槽位。
接口编号规则为“线路板槽位号/业务接口卡号/端口号”
线路板槽位号：线路板槽位号从1开始计数，其计数范围是1～8。排列顺序为正对路由器前面板从左至右递增（面板上有相应的标志）。
业务接口卡号：业务接口卡号从0开始计数，按照从上到下、从右到左递增。若单板没有业务接口卡，则该卡号为0。
端口号：端口号从0开始计数，按照从左到右、从上到下递增。
| 项目 | 描述 |
|---|---|
尺寸（宽×深×高） |
|
重量（空配） |
|
重量（满配） |
|
安装机柜标准 | 可安装在19"标准800mm深机柜中，默认安装华为2.2米高N68E机柜 |
典型功耗 |
|
典型散热值 |
|
直流输入电压 |
|
交流输入电压 |
|
MTBF | 22.32年 |
MTTR | 0.5小时 |
可用度 | 0.999997443 |
槽位数 | 12 |
处理器 |
|
Flash |
|
SDRAM |
|
存储 |
|
主控板冗余 | 1:1 |
交换板冗余 | 3+1 |
风扇冗余 |
|
电源冗余 |
|
工作环境温度 |
|
存储温度 | -40°C～70°C |
工作环境相对湿度 |
|
存储相对湿度 | 5% to 95% RH, non-condensing |
长期工作海拔高度 | ≤4000m（当海拔高度在1800m～4000m之间时，每升高220m，设备运行温度降低1℃） |
存储海拔高度 | 小于5000米 |
