OptiXtrans E6600产品亮点
我们今天从E6600设备的架构、技术,特性等方面重点介绍设备的亮点。如果您对此设备及单板有需求请联系我们!
华为E6608T产品亮点
- 统一传送
- 从低速率业务到大带宽业务可全部封装到OTN帧格式中进行统一传送。
- 简易部署
- 盒式设计,集成度高,方便任意地点的部署。
- 智能运维
- 性能实时可视、大数据分析网络亚健康,实现被动运维向主动运维转变。
- OD/FD实现光层可视化,在线实时监控。
华为E6608产品亮点
- 融合极简
- 多业务接入统一承载,更多业务连接,更高的带宽效率,更低的时延。
- 1.5M~100G超宽业务接入,业务类型覆盖PCM/PDH/SDH/OTN/PKT,满足行业丰富业务需求。
- 超大容量
- 单子架支持最大700G OTN容量、400G分组容量、40G SDH高阶和5G SDH低阶容量。
- 2U高集成度设备典型功耗低,绿色节能,降低客户OPEX。
- 智能运维
- 性能实时可视、大数据分析网络亚健康,实现被动运维向主动运维转变。
- OD/FD实现光层可视化,在线实时监控。
华为E6616产品亮点
- 融合极简
- 多业务接入统一承载,更多业务连接,更高的带宽效率,更低的时延。
- 1.5M~100G超宽业务接入,业务类型覆盖PCM/PDH/SDH/OTN,满足行业丰富业务需求。
- 超大容量
- 单子架支持最大2.8T OTN容量、140G SDH高阶和20G SDH低阶容量。
- 设备单槽位200G,容量提升4倍。
- 智能运维
- 性能实时可视、大数据分析网络亚健康,实现被动运维向主动运维转变。
- OD/FD实现光层可视化,在线实时监控。
OptiXtrans E6600产品家族
华为OptiXtrans E6600系列产品包括多种形态的设备类型,支持各种业务类型接入、配置灵活、易安装,支持从传统OTN设备到MS-OTN设备的平滑升级,用户可以根据需要选择使用。
表1 产品家族
产品名称 | 外观 | 主要差异 |
---|---|---|

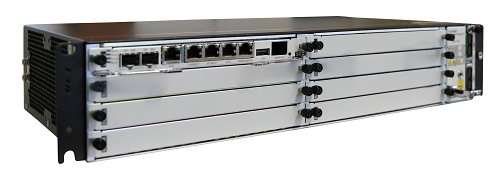

华为E6608T |
|
|

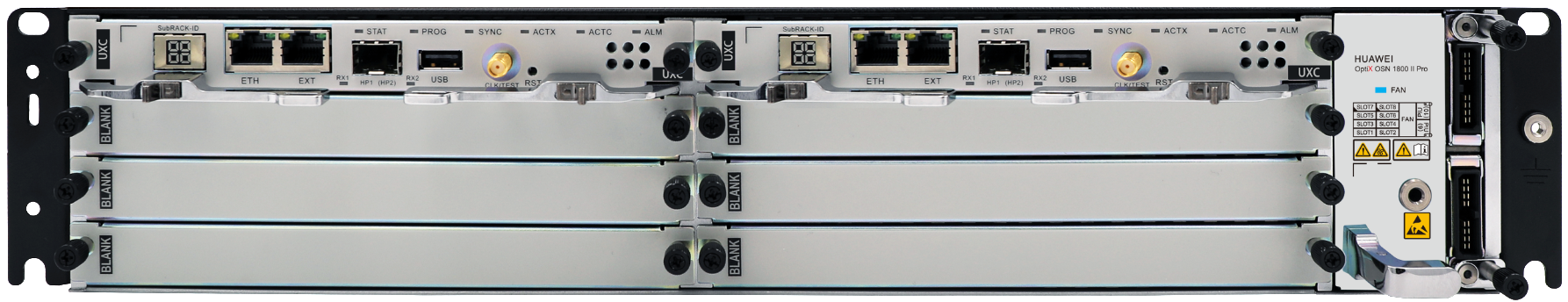

华为E6608 |
|
|

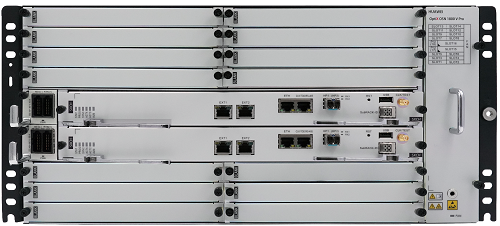

华为E6616 |
|
|
OptiXtrans E6600网络应用拓扑

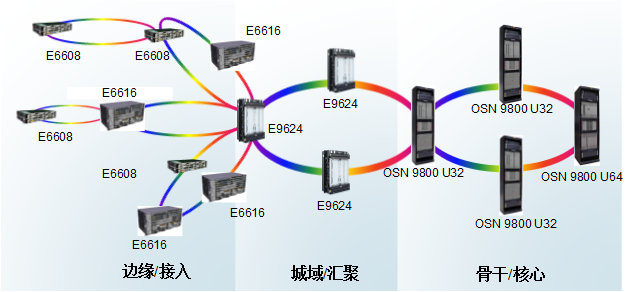

图1 E6600系列在整个网络中的定位
OptiXtrans E6608T产品规格
指标 | 描述 | ||
---|---|---|---|
产品外观 |
| ||
外形尺寸(mm) | 442(宽)x 220(深)x 88.1(高)(不含挂耳) | ||
重量(空机盒) | 4.9kg | ||
安装方式 |
| ||
可插放业务板的槽位数 | 直流机盒:7 交流机盒:5 | ||
光层交叉能力 | 1~9维ROADM | ||
最大波数 |
| ||
中心波长范围 |
| ||
支持的业务类型 | SDH/SONET业务、OTN业务、以太网业务、CPRI业务、SAN业务、视频及其他业务 | ||
单通道最大速率 | 200Gbit/s | ||
线路速率 | 2.5Gbit/s、10Gbit/s、100Gbit/s、200Gbit/s | ||
支持的可插拔光/电模块 |
| ||
网络拓扑 | 点到点、链形、星形、环形 | ||
网络级保护(OTN) | 光线路保护、板内1+1保护、客户侧1+1保护、ODUk SNCP、LPT | ||
设备级保护 | 电源备份、风扇冗余 | ||
光功率管理 | ALS、AGC、IPA | ||
维护 |
| ||
简易运维 | SOM智慧光管系统,智慧光纤管理系统 | ||
同步 |
| ||
供电 | 直流电源输入
交流电源输入
| ||
设备运行环境 | 机盒温度 |
| |
机盒相对湿度 |
| ||
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 | ||
可靠性指标 | 平均故障修复时间(MTTR) | 1小时 | |
平均故障间隔时间(MTBF) | 62.37 年 | ||
可用度 | 99.999817% | ||
a:“短期”是指连续工作不超过96小时,全年累计不超过15天。 |
OptiXtrans E6608产品规格
指标 | 描述 | |
---|---|---|
产品外观 |
| |
外形尺寸(mm) | 442(宽)x 220(深)x 88.1(高)(不含挂耳) | |
重量(空机盒) | 4.9kg | |
安装方式 |
| |
可插放业务板的槽位数 |
| |
光层交叉能力 | 1~9维ROADM | |
电层交换容量 | OTN | 700Gbit/s的OTN容量。 |
分组 | 400Gbit/s的分组容量 | |
TDM | 40Gbit/s高阶容量,5Gbit/s低阶容量 | |
最大波数 | DWDM | 80波 |
CWDM | 8波 | |
中心波长范围 | DWDM:1529.16nm~1560.61nm(C Band,ITU-T G.694.1) CWDM:1471nm~1611nm(S+C+L Band,ITU-T G.694.2) | |
支持的业务类型 | SDH/SONET业务、PDH业务、OTN业务、以太网业务、PCM业务、CPRI业务、SAN业务、视频及其他 | |
单通道最大速率 | 200 Gbit/s | |
线路速率 | 2.5Gbit/s、10Gbit/s、100Gbit/s、200Gbit/s | |
支持的可插拔光/电模块 |
| |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切 | |
网络级保护(OTN) | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT | |
网络级保护(分组) | Tunnel APS、PW APS/FPS、LPT、LAG、ERPS、分组SNCP | |
网络级保护(TDM) |
| |
设备级保护 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
维护 |
| |
简易运维 | SOM智慧光管系统,智能光纤管理系统 | |
同步 |
| |
标准工作电压 | 直流电源输入
交流电源输入
| |
设备运行环境 | 机盒温度 |
|
机盒相对湿度 |
| |
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 | |
可靠性指标 | 平均故障修复时间(MTTR) | 1小时 |
平均故障间隔时间(MTBF) | 44.68 年 | |
可用度 | 99.9997445% | |
a:“短期”是指连续工作不超过96小时,全年累计不超过15天。 |
OptiXtrans E6616产品规格
指标 | 描述 | |
---|---|---|
产品外观 |
| |
外形尺寸(mm) | 442(宽)x 220(深)x 221.5(高)(不含挂耳) | |
重量(空配,不含包材和主控) |
| |
安装方式 |
| |
可插放业务板的槽位数 |
| |
光层交叉能力 | 1~9维ROADM | |
电层交换容量 | OTN | 2.8Tbit/s |
TDM | K5SXCH:140Gbit/s高阶容量,20Gbit/s低阶容量 | |
最大波数 | DWDM | 80波 |
CWDM | 8波 | |
中心波长范围 | DWDM:1529.16nm~1560.61nm(C Band,ITU-T G.694.1) CWDM:1471nm~1611nm(S+C+L Band,ITU-T G.694.2) | |
支持的业务类型 | SDH/SONET业务、PDH业务、OTN业务、以太网业务、PCM业务、CPRI业务、SAN业务、视频及其他 | |
单通道最大速率 | 200 Gbit/s | |
线路速率 | 2.5Gbit/s、10Gbit/s、100Gbit/s、200 Gbit/s | |
支持的可插拔光/电模块 |
| |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切、Mesh组网 | |
网络级保护(OTN) | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护、支路SNCP、LPT | |
网络级保护(TDM) |
| |
设备级保护 |
| |
光功率管理 | ALS、AGC、OPA、IPA | |
维护 |
| |
简易运维 | SOM智慧光管系统,智能光纤管理系统 | |
同步 |
| |
工作电压 | 直流电源输入
交流电源输入
| |
设备运行环境 | 机盒温度 |
|
机盒相对湿度 |
| |
ETSI标准 | ETSI Class 3.1 说明: ETSI标准是针对机房的温度和湿度标准。 | |
可靠性指标 | 平均故障修复时间(MTTR) | 1小时 |
平均故障间隔时间(MTBF) | 52.03 年 | |
可用度 | 99.9997806% | |
a:“短期”是指连续工作不超过96小时,全年累计不超过15天。 |
